NPM- TT2 EJM1EC-MB-03M-03 3-3 -1 OFF SERVO 6 7 1 2 3 4 5 卸下托盘供料器或 者交换台车 ●托盘供料器时 ( → P.14-8 ) ●交换台车时 ( → P.3-2) 把 X 轴往内推 把供料器工作台盖 往内推 六角扳手 (3 mm) 拧松供料器工作台盖的螺丝 ( 左右各有 1 个螺丝 ) 卸下供料器工作台 盖 供料器工作台盖 供料器工作台盖的拆卸方法 维修保养篇 3-3 供料器工作…
NPM-TT2 EJM1EC-MB-03M-03
3-2-2
安装方法
定
期
检
查
2
1
提起管子
按3秒以上
(警报器响的同时，被固定在
主体设备中，信号灯从闪烁
变成亮灯。)
安装交换台车
(从亮灯变成闪烁，可以把交
换台车固定在主体设备中)
3
推回手柄
推回手柄
※设置时，请注意不要夹住
供料器用电源电缆。
※推回手柄时，请注意不要夹住供料器用电源电缆。
1
2
NPM-TT2 EJM1EC-MB-03M-03
3-3-1
OFF
SERVO
6
7
1 2 3
4
5
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
把X轴往内推
把供料器工作台盖
往内推
六角扳手
(3 mm)
拧松供料器工作台盖的螺丝
(左右各有1个螺丝)
卸下供料器工作台
盖
供料器工作台盖

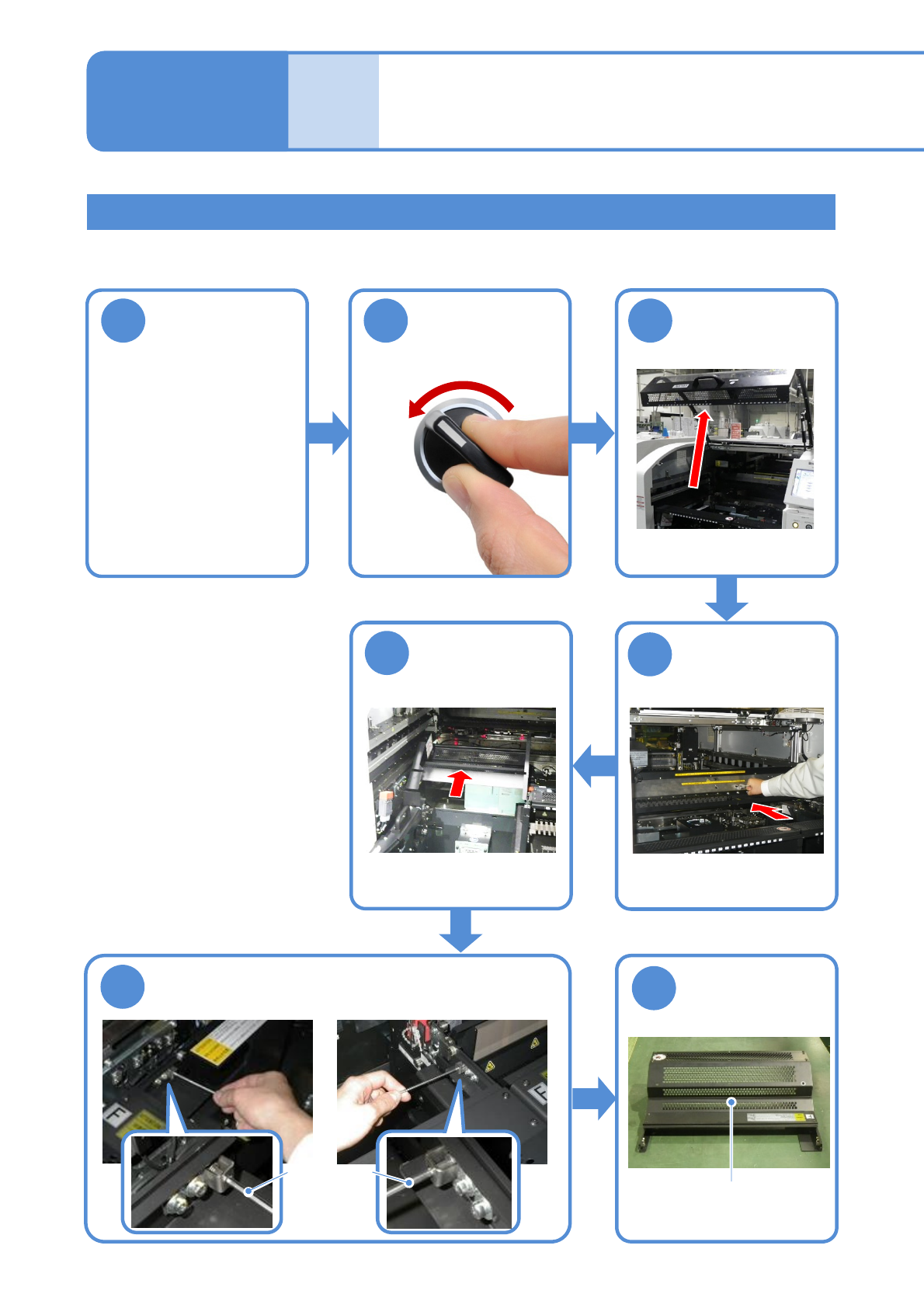

供料器工作台盖的拆卸方法
维修保养篇
3-3
供料器工作台盖的拆卸/安装
1
NPM-TT2 EJM1EC-MB-03M-03
3-3-2
OFF
SERVO
1
6
3
2
5
左侧
右侧
供料器工作台盖的安装方法 1
把X轴往内推
安装供料器工作台盖
供料器工作台盖
固定供料器工作台盖
(左右各有1个螺丝)
六角扳手
(3 mm)
顺序
4
导销部
