C&P20/A/M/P 贴片头的维护任务
预防性维护 SIPLACE CPP / C&P20 / Twin 35
4
4 C&P20/A/M/P 贴片头的维护任务
C&P20/A/M/P 贴片头的维护任务
注意
请勿混淆不同的贴片头！
除非另有说明，所有提到的参考材料同样适用于 C&P20、C&P20 A、C&P20 M 以及 C&P20 P
贴片头。
► C&P20、C&P20 A、C&P20 M 以及 C&P20 P 贴片头的维护大致相同。任何相关的不同之
处都将进行明确的说明。
► C&P20 M 仅搭配 CA 与 Micron 贴片机使用。
提示
示例
所有任务都以 C&P20 A 贴片头为例进行说明。这一程序与其他 C&P20 的衍生产品所用的相
同。任何相关的不同之处都将进行明确的说明。
C&P20/A/M/P 贴片头的维护任务
C&P20、C&P20 A、C&P20 M 以及 C&P20 P 之间的区别
36 预防性维护 SIPLACE CPP / C&P20 / Twin
4.1
4.1 C&P20、C&P20 A、C&P20 M 以及 C&P20 P 之间的区别
C&P20、C&P20 A、C&P20 M 以及 C&P20 P 之间的区别
CP20 ???

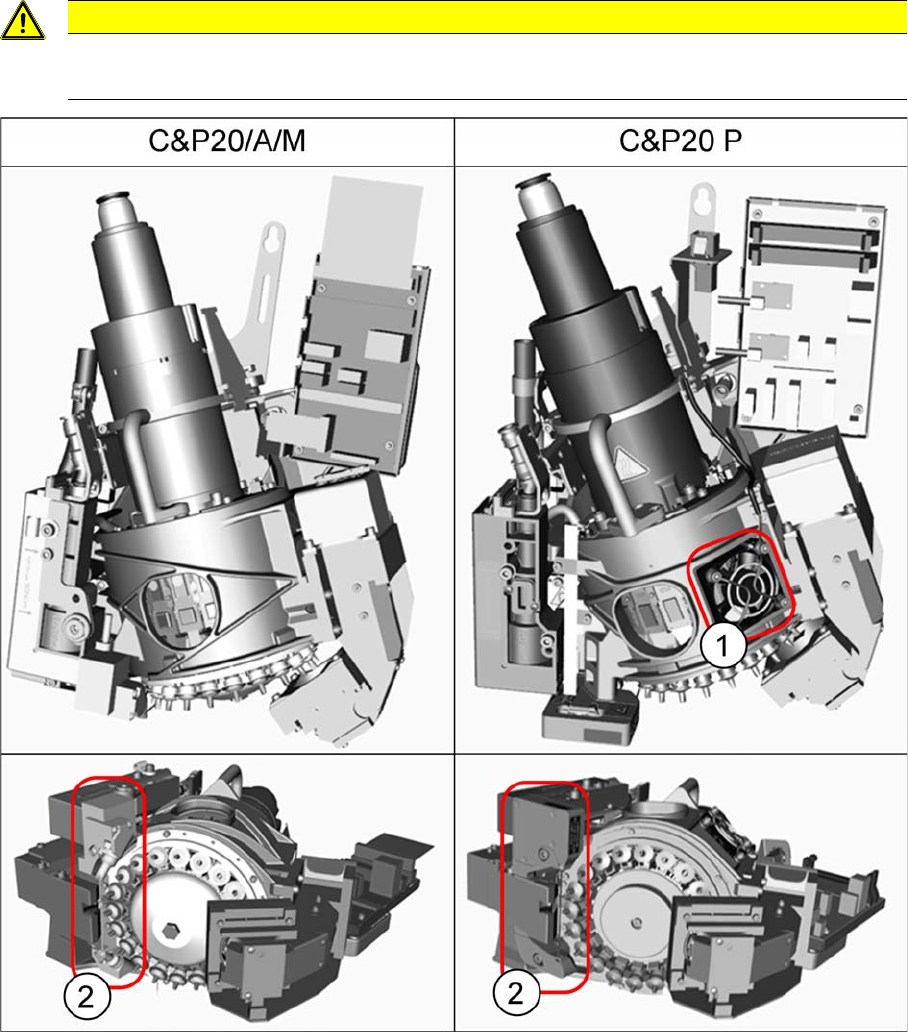

C&P20 贴片头衍生产品的区别
C&P20/A/M 与 C&P20 P 贴片头在众多细节方面存在不同。这些不同之处可通过如下特性轻松的区分：
1. C&P20 P 可通过风扇进行识别。C&P20/A/M 贴片头上不存在此类风扇。
2. C&P20 P 上的元件传感器要比 C&P20/A/M 上的更平、更宽。
注意
切勿混淆不同的 C&P20 贴片头衍生产品。
► C&P20/A/M 贴片头的零部件通常不能用在 C&P20 P 贴片头中 （反之亦然）！
C&P20/A/M/P 贴片头的维护任务
C&P20、C&P20 A、C&P20 M 以及 C&P20 P 之间的区别
预防性维护 SIPLACE CPP / C&P20 / Twin 37
风扇
C&P20 P 上的外壳上存在一个额外的风扇 (1)。
但 C&P20/A/M 上却没有此类风扇。
类型
C&P20A 的外壳上存在一个写有贴片头类型 (1) 的标签。
其它 C&P20 衍生产品不具备此标签。
Z 轴线性引导装置
C&P20A/M/P 的 Z 轴旋翼 (1) 上存在一个蓝点。
如果没有蓝点，那么型号就为 C&P20。
