压力控制阀的维护任务 执行维护工作 6.3.1 检查 / 清洁压力控制阀 72 预防性维护 SIPLACE CPP / C&P20 / Twin ► 用三个固定螺钉将盖板安装到位。用 0.2 Nm 的扭矩 将固定螺钉旋紧。 安装印刷板 ► 将两个白色塑料垫片放置于阀体上。 ► 确保传感器 (3) 可以顺畅地滑 入壳体的开口 (2) 中。 固定较长的印刷板 ► 用两个固定螺钉 (1) 将两个较长的印 刷板 (2) 固定到 位。 用…
压力控制阀的维护任务
6.3.1 检查 / 清洁压力控制阀 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 71
装配压力控制阀
线圈上的 O 型环
► 使用 Isoflex Topas 5051 对 O 型环 (1) 稍作润滑。
► 擦去任何多余的润滑脂。
安装较短的印刷板
► 将印刷板与线圈 (2) 插入阀体 (1) 中。
注意
确保线圈被径直推入阀体中。
切勿扭曲线圈。
只需稍加用力。
固定较短的印刷板
► 使用三个固定螺钉 (1) 将较短的印刷板 (2) 固定到位。
用 0.2 Nm 的扭矩旋紧固定螺钉。
注意
印刷板的固定螺钉是自攻螺钉。
在螺钉中旋转时确保不会生成新的螺纹。
首先将螺钉向左旋转，从而使用已有螺纹的起始部分。
压力控制阀的维护任务
执行维护工作 6.3.1 检查 / 清洁压力控制阀
72 预防性维护 SIPLACE CPP / C&P20 / Twin
► 用三个固定螺钉将盖板安装到位。用 0.2 Nm 的扭矩将固定螺钉旋紧。

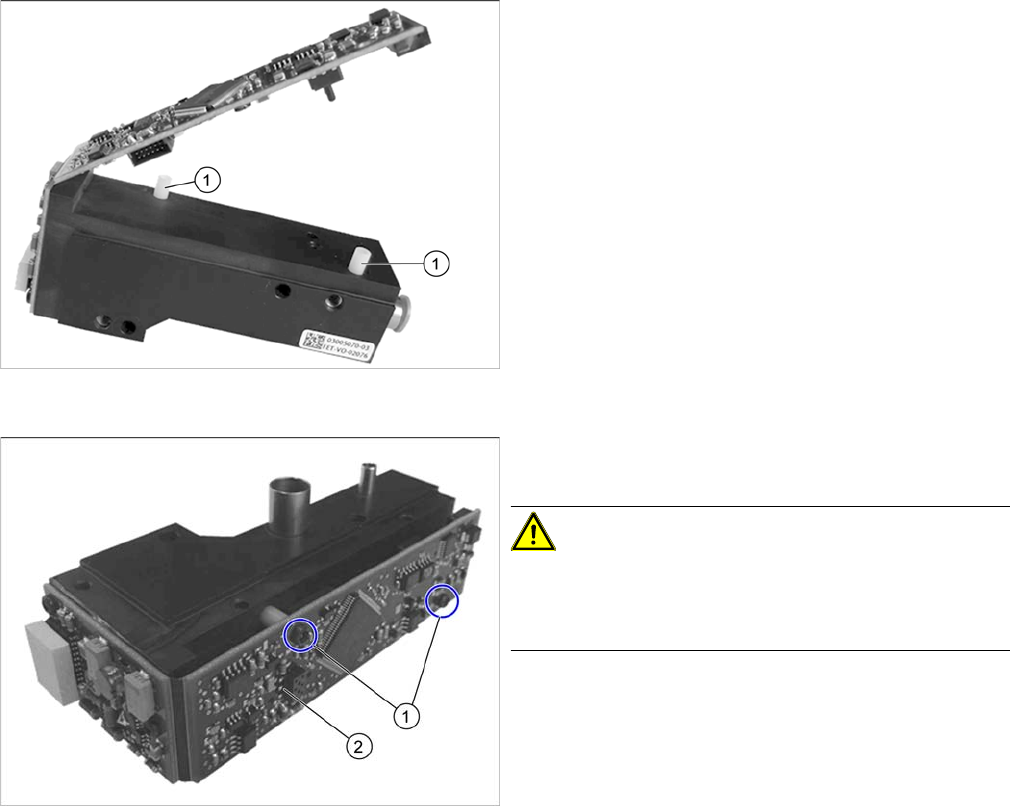

安装印刷板
► 将两个白色塑料垫片放置于阀体上。
► 确保传感器 (3) 可以顺畅地滑入壳体的开口 (2) 中。
固定较长的印刷板
► 用两个固定螺钉 (1) 将两个较长的印刷板 (2) 固定到
位。 用 0.2 Nm 的扭矩将固定螺钉旋紧。
注意
印刷板的固定螺钉是自攻螺钉。
在螺钉中旋转时确保不会生成新的螺纹。
首先将螺钉向左旋转，从而使用已有螺纹的起始部分。
保持回路的维护任务
工具、耗材、零备件和磨损部件
预防性维护 SIPLACE CPP / C&P20 / Twin 73
7
7 保持回路的维护任务
保持回路的维护任务
7.1
7.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了清洁保持回路所需的所有必需的耗材、易损件、零备件及工具。
耗材 物件号 HMK
无绒布，KM 擦拭 03082092- xx
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
蒸馏水
压缩空气
防护乳胶手套 00372972- xx
防静电塑料清洁产品和保养产品 (http://www.burnus.de)
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
超声清洗剂 Alsar 25NKF 03110147- xx
易损件 物件号 HMK
仅 CPP：
保持回路的密封圈套件 （用于 CPP 与 CP20x） 03095007- xx
工具 物件号 HMK
ESD 腕带 TYP.OK/WRS 00320279- xx
分液器 （替换：[03078989-xx]） 00386154- xx X
Combitips 10 µl 橙色分液管 03109540- xx X
超声波器件
SIPLACE 建议您使用 BANDELIN electronic (http://
www.bandelin.com) 生产的以下超声设备和附件：
▪ 超声设备 SONOREX SUPER RK 510 [ 订购编号 Bandelin：
327]
▪ 卡扣式筐 K 10 [ 订购编号 Bandelin：359]
▪ 筐的握柄调整 GV 10 （一副）[ 订购编号 Bandelin：092]
▪ 盖子 D 510 [ 订购编号 Bandelin：3008]
零备件 物件号 HMK
仅 CPP：
CPP 版本的保持回路组件 <= 04 03055424- xx
CPP 版本的保持回路组件 >= 05 03081381- xx
仅 C&P20/A/M/P：
C&P20 保持回路组件 03005123- xx
