- Unterer Bereich mit dem Linienauswahl-Button und dem Anzeigebereich
Im Linienauswahl-Button wird der Pfadname der aktuellen Linie angezeigt. Vor dem Pfadnamen ist ein-
getragen, auf welche Datenhaltung aktuell zugegriffen wird ("lokal" oder "zentral").
- Wurde die Gesamtanlage im Anlagen-Editor als Fertigungslinie definiert, wird der Eintrag
[Fertigungslinie] hinter dem Pfadnamen angezeigt (siehe Abb. 3.1.4).
- Wurde in der Liniensteuerung die Option "mit Barcode" für die Gesamtanlage aktiviert, wird der
Eintrag
[Barcodebetrieb] nach dem Pfadnamen angezeigt (siehe Abb. 3.1.4).
Durch Anklicken des Button kann die FSB zur Auswahl einer anderen Linie geöffnet werden.
Im Anzeigebereich wird die aktuelle Linienkonfiguration mit allen in der Linie vorhandenen Stationen
symbolisiert.
HINWEIS
Die Bedeutung und Funktion sämtlicher Komponenten des Desktop im Programmier- und Steuerbetrieb
werden in Abschn. 3.2 beschrieben.
Zusätzlich zu den Hauptgruppen enthält der Desktop noch das SMD-Symbol für die Anzeige der aktuellen
LR-Version:
● SMD-Symbol anklicken.
Ein Menü mit den Einträgen "Index" und "Version" wird geöffnet.
● Den Eintrag Version anklicken.

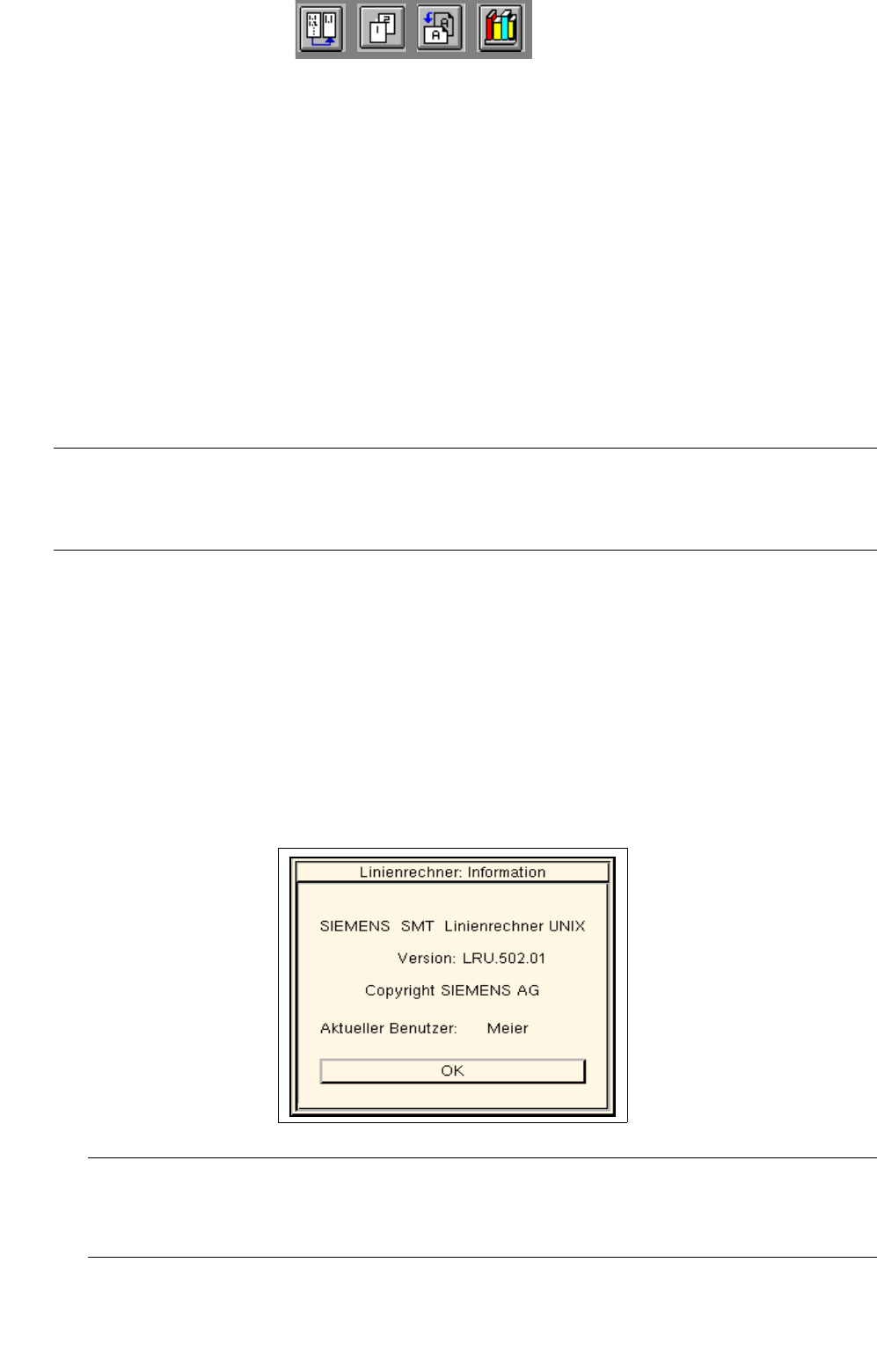

Die aktuelle Version der LR-Software und der Name des aktuell angemeldeten Benutzers werden
in einer Info-Box angezeigt (siehe nachfolgendes Beispiel).
HINWEIS
Wird der Eintrag Index angeklickt, öffnet sich das Hilfefenster mit der Liste aller zur Auswahl stehen-
den Hilfethemen (siehe Kap. 2, Abschn. 2.5.3.1).
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 502.xx Ausgabe 10/2000 3.2 Bedienoberfläche Desktop
77
I
t I I
3.2 Bedienoberfläche Desktop
Die Anwendungsprogramme des Linienrechners werden vom Desktop aus gestartet und öffnen ihre Haupt-
und Unterfenster auf der Bedienoberfläche. Außerdem werden sämtliche Meldungen (Warnhinweise, Fehler-
und Störungsmeldungen usw.), die die Arbeit mit dem Linienrechner betreffen, als Fenster (Dialogboxen) auf
der Bedienoberfläche dargestellt und müssen durch Anklicken des OK-Button bestätigt (geschlossen) werden.
3.2.1 Desktop-Menüzeile
In der Menüzeile sind im Programmierbetrieb 3 Menüs und im Steuerbetrieb 5 Menüs enthalten.
Die Menüs "DATEI", "OPTIONEN" und "DIENSTE" sind in beiden Betriebsarten identisch in Aufbau und
Funktion.
Mit Hilfe der zusätzlichen Menüs "PRODUKT" und "PRODUKTIONSMITTEL" im Steuerbetrieb können auch
die Anwendungen gestartet werden, die im Programmierbetrieb als Ikonen in den Hauptgruppen "PRODUKT"
und "PRODUKTIONSMITTEL" im Desktop dargestellt werden.
3.2.1.1 Menü DATEI
- Datenmanager
Hiermit wird die Bedienoberfläche des Datenmanagers geöffnet. Sie dient zur Manipulation der
Dateien und Dateistrukturen (z. B. Kopieren, Verschieben usw.) im LR-System und kann mehrere
Datenpartner bedienen. Der Datenmanager führt die Kommandos aus, die in seiner Bedienoberfläche
aktiviert werden.
● DATEI --> Datenmanager anklicken.
Die Bedienoberfläche des Datenmanagers wird geöffnet (siehe
Kap. 4).
- Datei-Inhalt
Hiermit kann der Datei-Inhalt einer selektierten Datei in einem Fenster zur Anzeige gebracht werden.
● DATEI --> Datei-Inhalt anklicken.
Die FSB zur Auswahl des Pfades (Verzeichnisses), in welchem sich die gewünschte Datei befindet,
wird geöffnet.
● Verzeichnis(se) und Datei nacheinander mit Doppelklick auswählen.
Die Bedienoberfläche der Dateianzeige wird geöffnet (siehe
Kap. 4).
