Basierend auf der Yxlon Software-Plattform Geminy mit ihrer einfachen, intuitiven Bedienung über T ouch-Screens und grafischer Bedienoberfläche bieten das FF20 CT sowie FF20 CT Metrology viele besondere Features. Der Bedie…
Die sehr kompakten und hochauflösenden FF20 CT
bzw. FF20 CT Metrology sind konzipiert für kleine bis
sehr kleine Teile wie
- Elektronische Komponenten inkl. SMD
- Semiconductor Packages
- Teile aus neuen Materialien oder neuen Fertigungs-
methoden wie z.B. additiv gefertigte Bauteile oder
karbonfaserverstärkter Kunststoff
- Mikrosysteme (MEMS, MOEMS)
- Medizinische Objekte wie z.B. Kanülen
Mit vergleichsweise hoher Energie von 190 keV können
selbst größere Teile oder Teile mit höherer Dichte bis ins
kleinste Detail geprüft werden.
Erleben Sie klar
strukturierte
CT-Prüfabläufe
Typische Anwendungen für Computertomografie sind
- Forschung und Entwicklung (F&E)
- Fehleranalyse (F/A)
- Prozesskontrolle
- Prüfen von kleinen Serienproduktionen
- Qualitätssicherung und Materialanalyse
- Montageprüfung
- Kombinierte DR (digitale Radiografie)- und CT-Prüfung
3D-CT-Volumen eines Mikrochips
mit Säulenanordnung
Basierend auf der Yxlon Software-Plattform Geminy mit
ihrer einfachen, intuitiven Bedienung über Touch-Screens
und grafischer Bedienoberfläche bieten das FF20 CT
sowie FF20 CT Metrology viele besondere Features.
Der Bediener profitiert von unvergleichlicher Bildqualität,
höchster Flexibilität hinsichtlich der Applikationsbandbreite
und einem kompakten Design.
Verschiedene automatisierte Funktionen helfen Zeit zu
sparen. Unterschiedliche Anwender-Level unterstützen
den ungelernten Bediener genauso wie den erfahrenen
Experten, um optimale Ergebnisse ihrer Prüfaufgaben zu
erzielen. Health-Monitor und Push-Messages halten den
Anwender über den Systemstatus und den Prüffortschritt
informiert.
Eine detaillierte Beschreibung der Software-Plattform
Geminy ist in einer separaten Broschüre verfügbar.

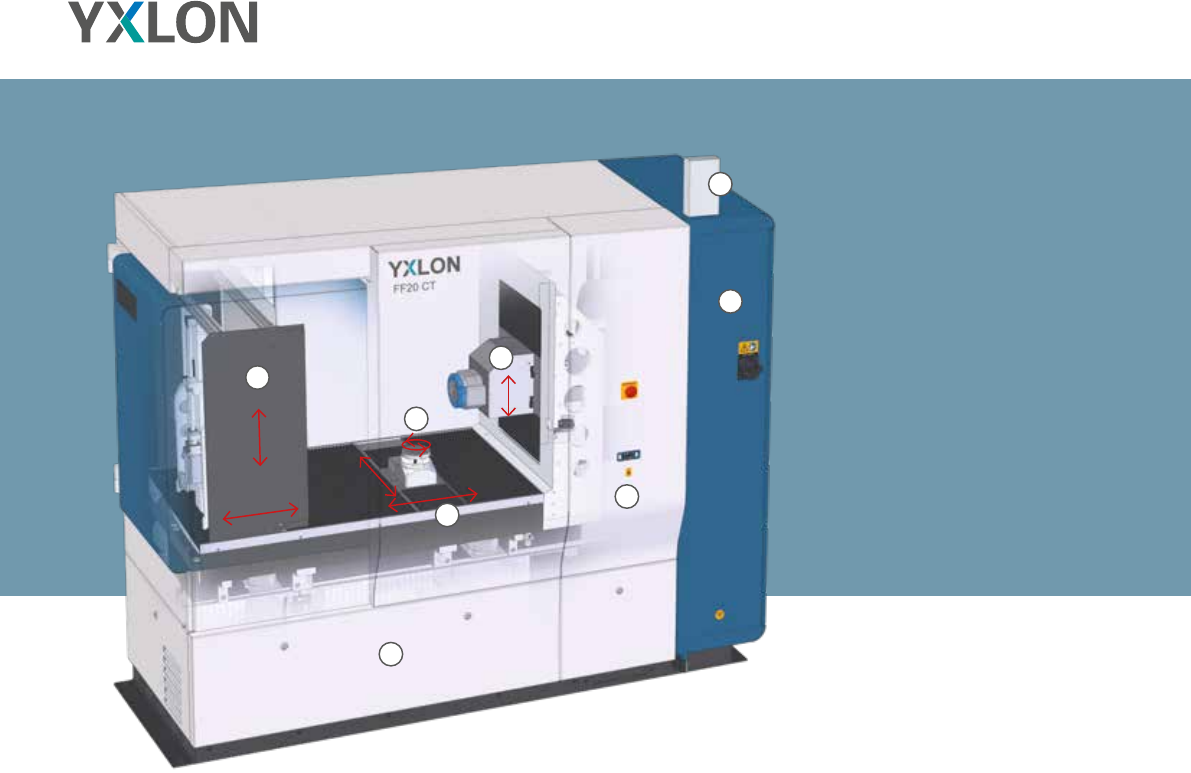

Es ist das Innere,
das zählt
1
2
3
4
6
7
8
5
1 YXLON 190 kV Nanofokus-Transmissionsstrahler
- Wassergekühltes Target und Spulen für schnellen
Temperaturausgleich und höchste Brennfleck stabilität
- Diamanttarget für hohe Leistung
- 4 Modi für die optimale Abstimmung der Fokusgröße
zur Leistung
- 150 nm Detailerkennbarkeit (2D-Bild)
- TXI – „True X-ray Intensity“ für eine langzeitstabile
Strahlendosis
2 Granitbasierter Manipulator
- Geringste Wärmeausdehnung und hohe
Temperaturstabilität
- Schwingungstechnische Entkoppelung vom System
durch aktive Dämpfer
- Hochpräzise Heidenhain-Längenmaßstäbe
- 6 Achsen für höchste Anwendungsflexibilität
3 Hochpräziser Drehteller
- Gemeinschaftsentwicklung von Yxlon und Heidenhain
- Hochpräziser Winkelmaßstab
- Hohe Belastung möglich
- Wartungsarm, keine Druckluftzufuhr notwendig
4 Auswahl an Detektoren
- Bis zu 430 mm x 430 mm aktive Fläche für großen
Messkreis bei normalem Kreisbahnscan
- CsJ-Szintillator für hohe Ortsauflösung und hohe
Effizienz
- Qualifiziert nach ASTM E2597
- Optimiert für Mikrofokus-CT-Anwendungen
5 Röntgenwarnlampe
6 EGB-Anschlüsse
- Sichere statische Entladung für das Arbeiten mit
Halbleiterbauelementen
- EGB-geprüfter Aufbau durch Verwendung geeigneter
Materialien
7 Integrierter, belüfteter Schaltschrank
- Einfacher Servicezugang, übersichtlicher Aufbau
- Integrierter Hochspannungsgenerator für minimale
System-Stellfläche und schnelle Inbetriebnahme
8 Vakuum- und Röhrenkühlungskomponenten
- Einfacher Servicezugang
- Schwingungsmäßige Entkoppelung vom Manipulator
Software-Plattform Geminy
Die neuartige Software-Plattform Geminy ist das Herz-
stück des Computertomografie-Systems YXLON FF20 CT.
Seine große Anzahl verschiedener Trajektorien sorgt
für eine enorme Flexibilität hinsichtlich Teilegrößen und
Prüfaufgaben. Einzelheiten zu Geminy sind in einer
separaten Broschüre beschrieben.
Besondere
Systemmerkmale
Optional: Zusätzliche 190 kV Nanofokus-Transmissionsröhre
Das SEM-(Scanning Electron Microscope)-Bild zeigt die
exakten Abmessungen des Abstands von 150 nm im Prüfkörper,
der im Röntgenbild deutlich erkennbar ist.
bar
1.160 nm
gap
150 nm
bar
gap
