1 YXLON 190 kV Nanofokus-Transmissionsstrahler

- Wassergekühltes Target und Spulen für schnellen

Temperaturausgleich und höchste Brennﬂeck stabilität

- Diamanttarget für hohe Leistung

- 4 Modi für die optimale Abstimmung der Fokusgröße

zur Leistung

- 150 nm Detailerkennbarkeit (2D-Bild)

- TXI – „True X-ray Intensity“ für eine langzeitstabile

Strahlendosis

2 Granitbasierter Manipulator

- Geringste Wärmeausdehnung und hohe

Temperaturstabilität

- Schwingungstechnische Entkoppelung vom System

durch aktive Dämpfer

- Hochpräzise Heidenhain-Längenmaßstäbe

- 6 Achsen für höchste Anwendungsﬂexibilität

3 Hochpräziser Drehteller

- Gemeinschaftsentwicklung von Yxlon und Heidenhain

- Hochpräziser Winkelmaßstab

- Hohe Belastung möglich

- Wartungsarm, keine Druckluftzufuhr notwendig

4 Auswahl an Detektoren

- Bis zu 430 mm x 430 mm aktive Fläche für großen

Messkreis bei normalem Kreisbahnscan

- CsJ-Szintillator für hohe Ortsauﬂösung und hohe

Efﬁzienz

- Qualiﬁziert nach ASTM E2597

- Optimiert für Mikrofokus-CT-Anwendungen

5 Röntgenwarnlampe

6 EGB-Anschlüsse

- Sichere statische Entladung für das Arbeiten mit

Halbleiterbauelementen

- EGB-geprüfter Aufbau durch Verwendung geeigneter

Materialien

7 Integrierter, belüfteter Schaltschrank

- Einfacher Servicezugang, übersichtlicher Aufbau

- Integrierter Hochspannungsgenerator für minimale

System-Stellﬂäche und schnelle Inbetriebnahme

8 Vakuum- und Röhrenkühlungskomponenten

- Einfacher Servicezugang

- Schwingungsmäßige Entkoppelung vom Manipulator

Software-Plattform Geminy

Die neuartige Software-Plattform Geminy ist das Herz-

stück des Computertomograﬁe-Systems YXLON FF20 CT.

Seine große Anzahl verschiedener Trajektorien sorgt

für eine enorme Flexibilität hinsichtlich Teilegrößen und

Prüfaufgaben. Einzelheiten zu Geminy sind in einer

separaten Broschüre beschrieben.

Besondere

Systemmerkmale

Optional: Zusätzliche 190 kV Nanofokus-Transmissionsröhre

Das SEM-(Scanning Electron Microscope)-Bild zeigt die

exakten Abmessungen des Abstands von 150 nm im Prüfkörper,

der im Röntgenbild deutlich erkennbar ist.

bar

1.160 nm

gap

150 nm

bar

gap

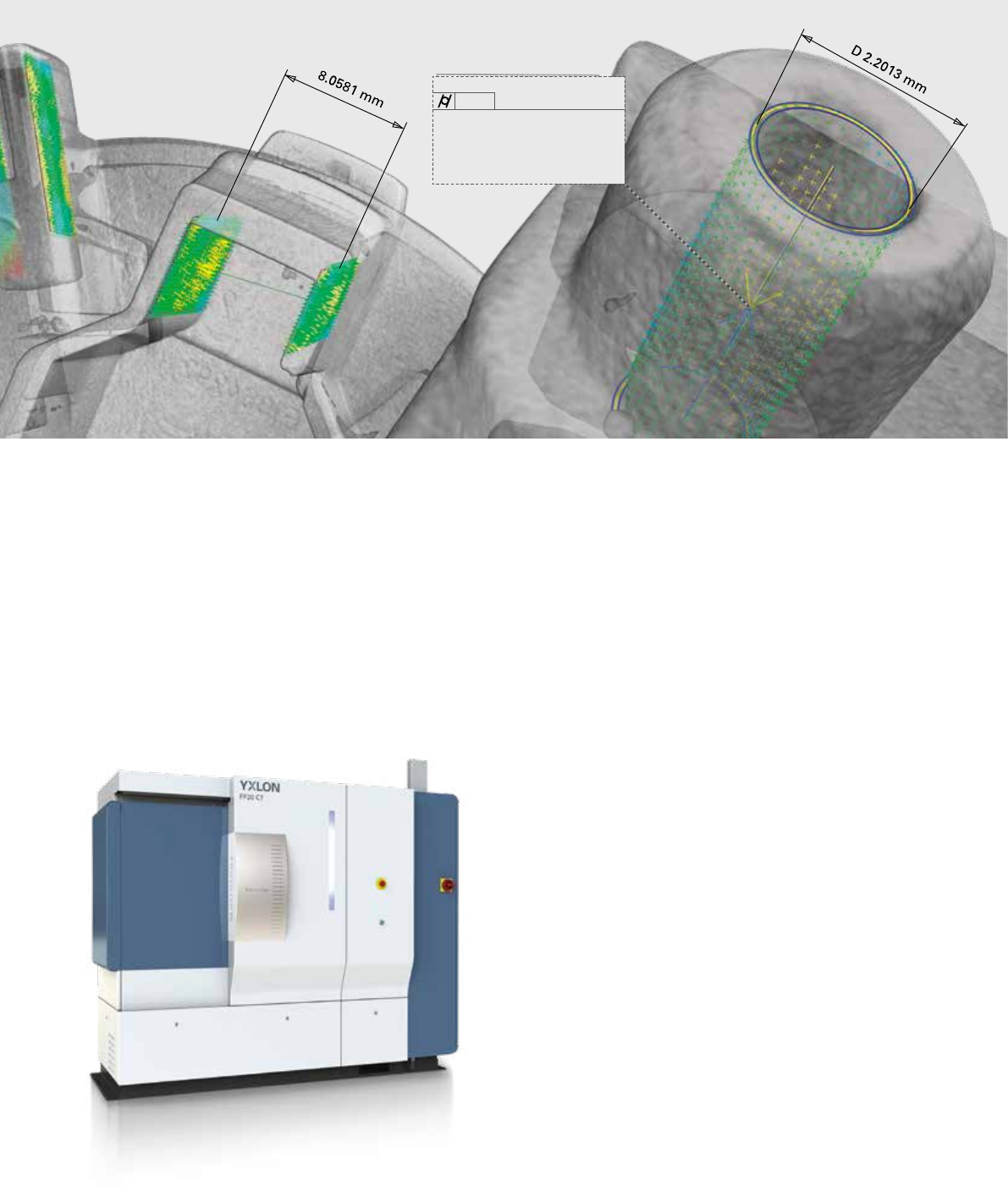

YXLON FF20 CT Metrology

cylinderform

0.1000

Object: Cylinder 2

Dev: 0.0988 mm

Zone: Cylindrical

Target: Actual ﬁt points (Cylinder)

Status: Ok

MR Type: None

Zusätzlich bietet das FF20 CT Metrology folgende

Funktionen

Temperaturstabilisierung des Innenraums

- Intelligente Lüfterregelung in Abhängigkeit von Tür

und Detektorposition

- Abgesetzter Wärmetauscher mit der Möglichkeit,

ihn außerhalb des Messraums zu platzieren

- Temperaturbereich der Messraumgüteklasse 3

nach VDI 2627

- Anzeige der Messbereitschaft und Einhaltung der

Temperaturvorgaben im Gesundheitsmonitor

Rubinkugel-Prüfkörper

- Messung von fünf unterschied lichen SD-Messungen in

sieben Richtungen in Anlehnung an VDI/VDE 2630 –

Blatt 1.3

- Automatischer Messablauf der maximalen

SD-Abweichung inkl. Prüfreport

- Komfortabler Zugriff auf die Historie vergangener

Annahmetest-Messprotokolle

Stärken des YXLON FF20 CT Metrology

- Zerstörungsfreies Messen feinster Strukturen auch

im Innern des Objekts

- Erfassen nahezu unendlicher Messpunkte in einem

CT-Scan entkoppelt von der Mess auswertung

- Erhebliche Zeitersparnis durch nahtlose Fehleranalyse

und Soll-Ist-Vergleich

- Reduzierte Korrekturschleifen und Korrekturkosten

bei Produktbemusterungen

- Konformität zur Richtlinie VDI/ VDE 2630

YXLON FF20 CT Metrology

für akkurate Messungen innerer Strukturen

Die technischen Details

Manipulation/Prüfteil

FDA (Fokus-Detektor-Abstand)

~ 190 mm – 790 mm

FOA (Fokus-Objekt-Abstand)

~ 0 – 575 mm

Beladetür motorisch

Maximales Prüfteilgewicht

17 kg

Maximale Prüfteilgröße

~ 280 mm Ø x 700 mm Höhe

4) Mittelwerte. Genaue Werte sind von der Detektorkonﬁguration abhängig.

5) Bei Platzierung des Prüfteils mittig auf dem Drehteller, sonst 5 kg.

6) Maximale Größe, die durch manuellen Kollisionsschutz gesetzt werden kann.

CT-Trajectorien und Scan-Bereiche

Kreisbahnscan Trajektorien kontinuierliche Rotation „QuickScan“

Start-Stop-Scan „QualityScan“

Helix-Scan Trajektorien Standard „HeliExtend“

doppelt „HeliExtend Dual“

Erweiterungen Scan-Bereich 1,8-fache horizontale Erweiterung,

vertikale Erweiterung, Kombination

Weitere Trajektorien virtuelle Rotationsachse „FlexCenter“

CT-Messbereich, Std.-Kreisbahnscan

)

~ 280 mm Ø x 220 mm Höhe

CT-Messbereich, maximal

7,8)

~ 280 mm Ø x 430 mm Höhe

7) Werte gelten für Yxlon Flachdetektor 4343, mit Kollisionsschutz, durchmesseroptimiert

8) Standard-Kegelstrahlscan mit vertikaler Messkreiserweiterung

YXLON FF20 CT

Röhre Y.FXT 190.61 Transmissionsröhre Detektor (empfohlen) YXLON Panel 4343 CT

Maximale Spannung 190 kV Aktiver Bereich 432 mm x 432 mm

Maximale Leistung 80 W Pixelabstand 150 µm

Detailerkennbarkeit

150 nm

Pixel-Matrix 2.880 x 2.880

TXI ja

Bildfrequenz bis zu 15 Hz

Wasserkühlung

(Target u. int. Spulen)

1) Mit Yxlon-Prüfkörper für 2D bei kleinstem Brennﬂeck und HRP-Target

2) TXI = True X-ray Intensitiy – steuert Röntgenleistung für konstante Intensität

Detector (alternativ) YXLON Panel 2530

Aktiver Bereich 249 mm x 302 mm

Pixelabstand 139 µm

Pixel-Matrix 1.792 x 2.176

Bildfrequenz bis zu 30 Hz

3) Qualiﬁziert gem. ASTM E-2597. Speziﬁkationen für weitere Detektoren auf Anfrage.

CT-Prüfsystem Bedienpult

Breite ~ 2.380 mm Breite ~ 1.800 mm

Höhe (ohne Ausgleich) ~ 2.180 mm Höhe ~ 700 mm – ~ 1.200 mm, motorisch

Tiefe ~ 945 mm Tiefe ~ 800 mm

Gewicht ~ 3.400 kg Gewicht ~ 175 kg

Manipulator-Aufbau Granit-Basis, Schwingungsisolation

mit aktiver Niveauregulierung,

Heidenhain Längen- und Winkel-

encoder an allen Manipulator-Achsen

Monitore 2 St., kapazitiver Touch-Screen,

1920 x 1080 Pixel, 21“, sowie

sepa rate Rekonstruktions- und

Auswertestation mit 30“-Monitor

YXLON FF20 CT Metrology

System Messgenauigkeit

Ausstattung, Optionen wie oben, aber ohne virtuelle

Rotationsachse „FlexCenter“

MPE

3,9 µm + L/75 [L=mm]

Klimatisierung ja, Temperaturbereich in

Anlehnung an VDI 2627 Messraum-

güteklasse 3

9) In Anlehnung an VDI/VDE 2630-1.3. Gemessen als Abweichung des Kugelmittelpunkt-

abstandes im statischen Tomographie-Modus (TS) mit std. Standard-Kreisbahnscan.

Mehr Details auf Anfrage. Werte gelten nur für YXLON FF20 CT Metrology bei

Einhaltung nebenstehender Bedingungen.

Umgebungsbedingungen Messraumgüteklasse 4
