（ 2 ） CAD 数据删除，鼠标单击或是用鼠标左键框选元件，然后选择编辑菜单栏下删除完成数据删除（ 3 ） CAD 数据移动，数据移动前可以用鼠标左键激活元件拖动到指定位置，弹出移动元件对话窗口；可以选择移动元件选项进行移动

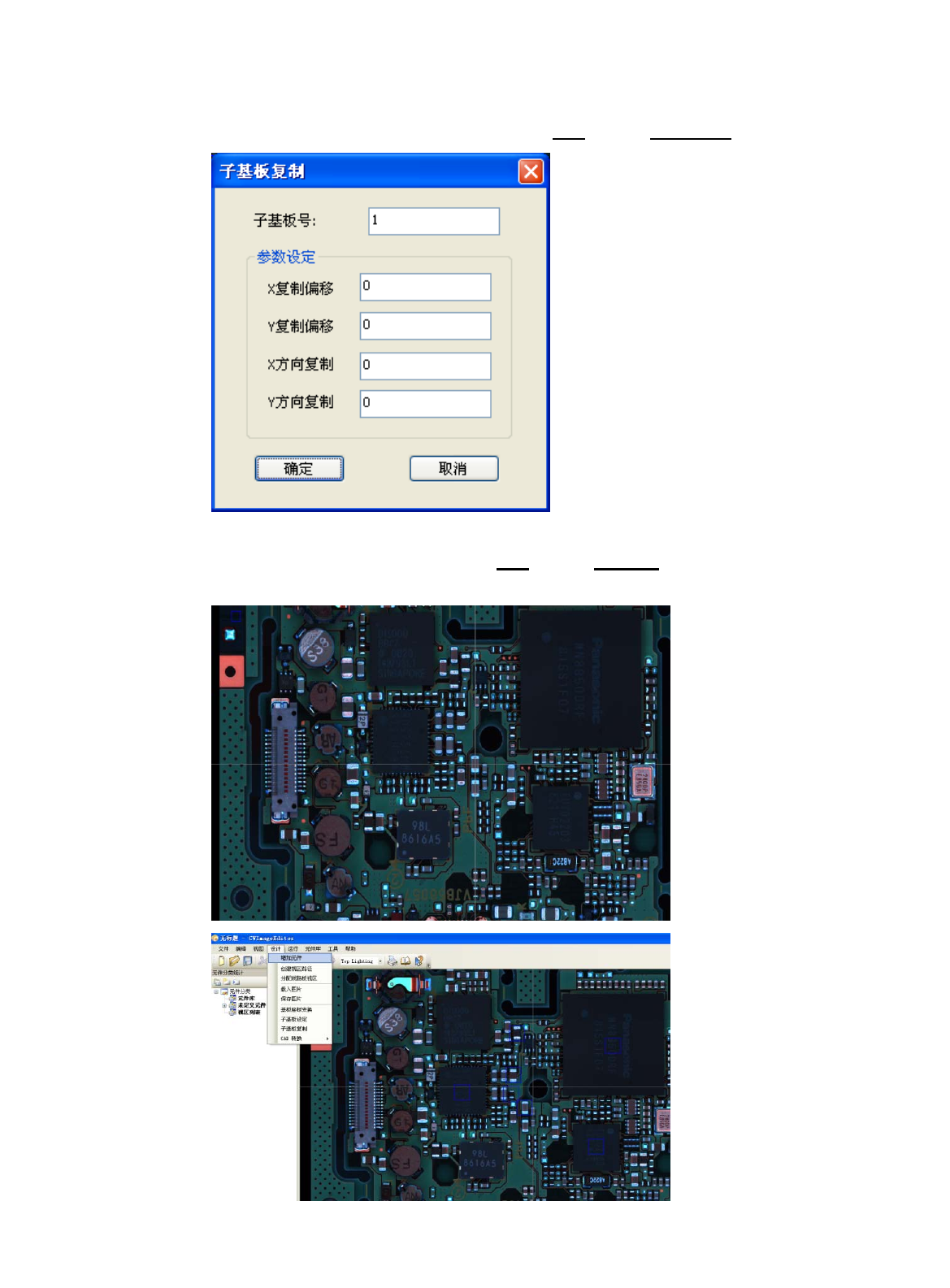

7，对原始数据仅有单板需要作拼版扩展，可以选择设计菜单栏下子基板复制

8， CAD 数据编辑

（1） CAD 数据新建，可以选择设计菜单栏下增加元件；移动坐标系点击增加

元件完成新元件的添加

（2） CAD 数据删除，鼠标单击或是用鼠标左键框选元件，然后选择编辑菜单

栏下删除

完成数据删除

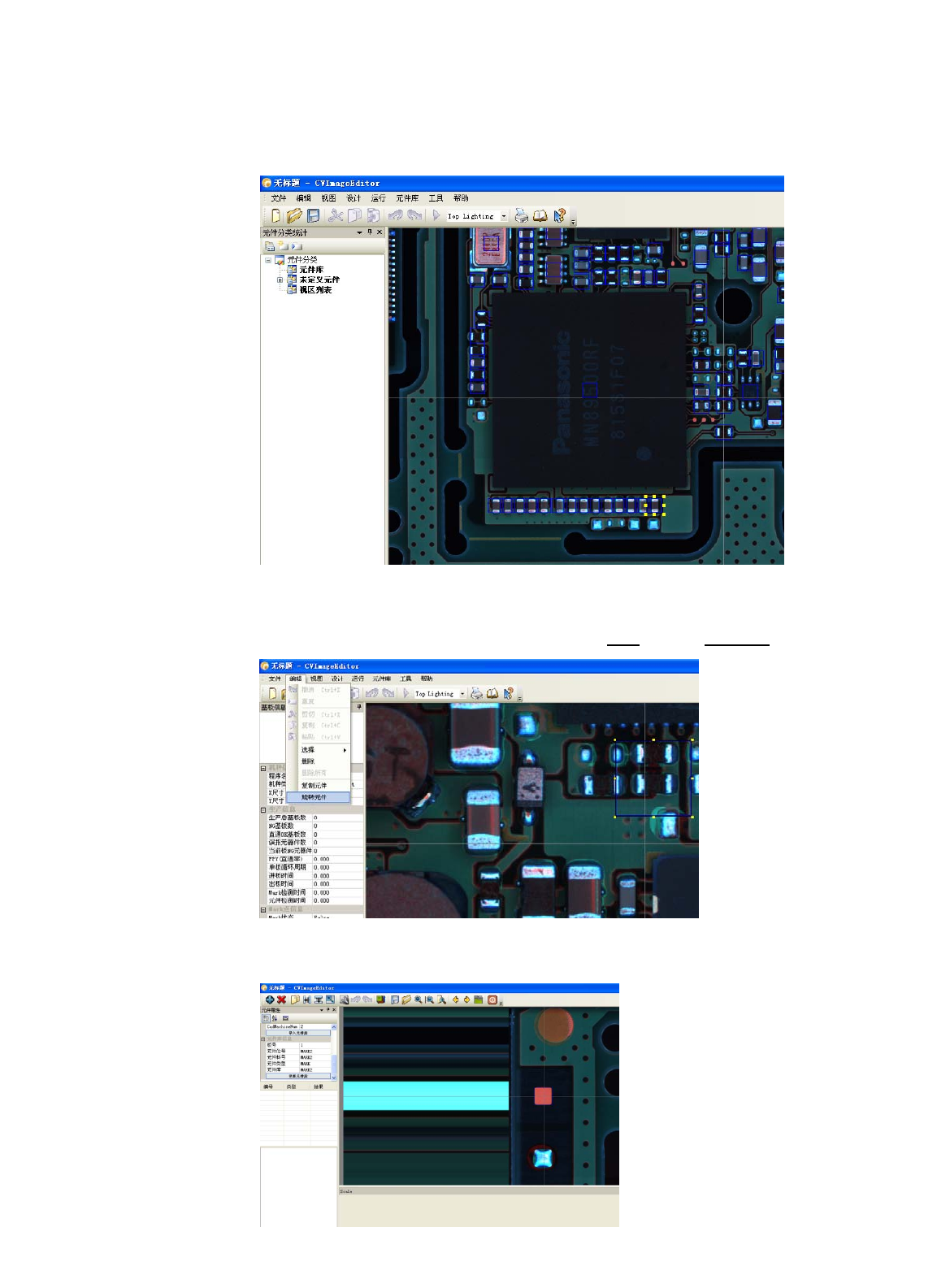

（3） CAD 数据移动，

数据移动前

可以用鼠标左键激活元件拖动到指定位置，弹出移动元件对话窗口；

可以选择移动元件选项进行移动

数据移动后

（4） CAD 数据复制，激活元件后按住 ctrl 拖动元件完成复制

（5） CAD 数据角度旋转，激活元件后可以选择编辑菜单栏下旋转元件

9，基准点数据编辑,激活基准点数据敲回车或是双击鼠标左键进入元件编辑窗口

（1）编辑窗口
