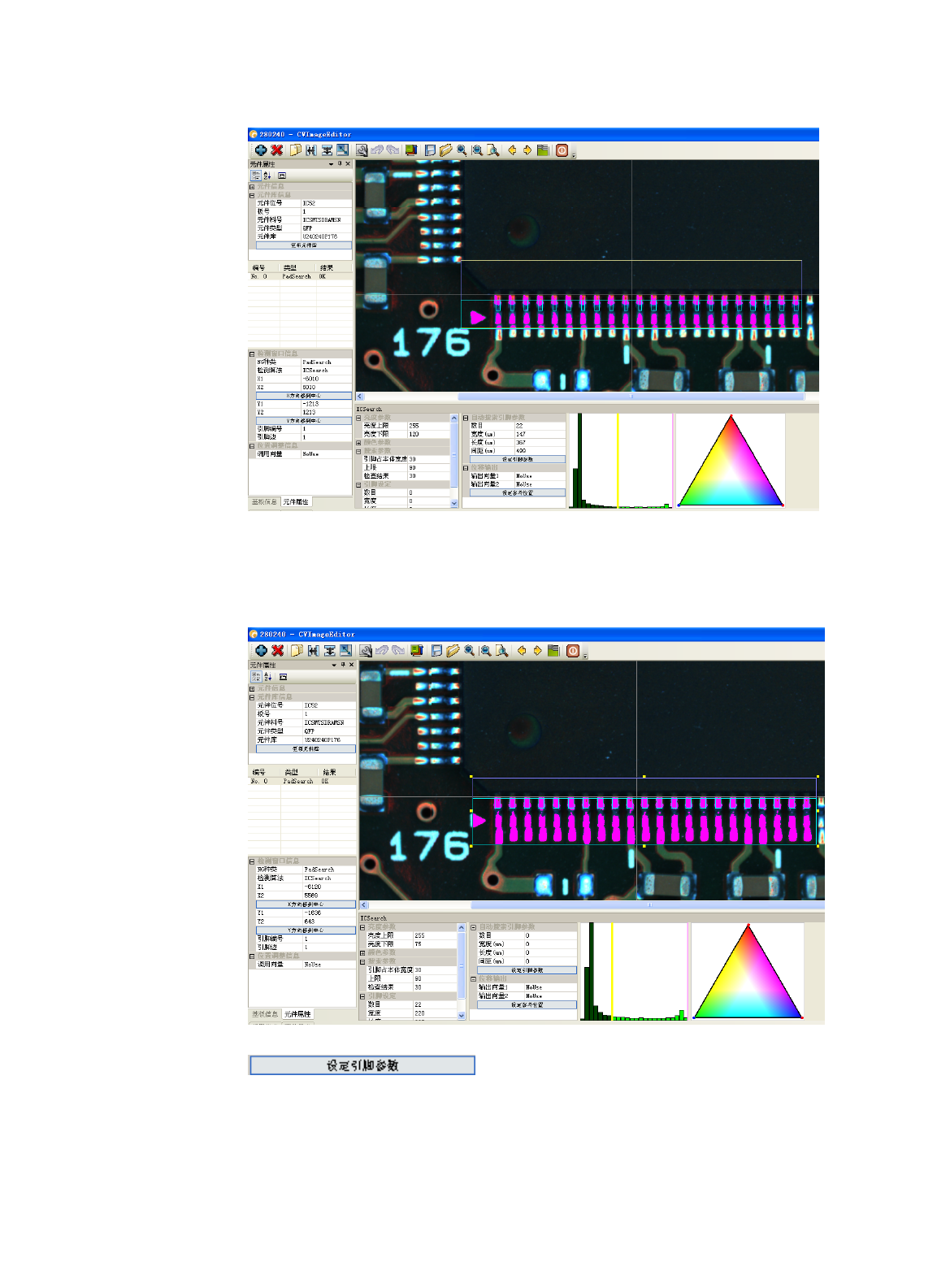

子元件生成后系统自动生成一个定位引脚的窗口（PadSearch），
由于每个零件本体和引脚的亮度及彩度存在较大的差异；对于默
认抽取的亮度和彩度设定值所
搜寻的结果需要进行调整获取良好的
零件引脚间参数（pitch，引脚长和宽，引脚数量）
调整亮度和彩度的设定阀值确认引脚良好定位后，按
将自动搜寻引脚参数导入引脚参数设定栏中
（8） 虚焊 检测原理类似于 Chip 零件单个焊盘
新增窗口---选择 NG 种类（Insfsolder 虚焊/空焊）---选择算法（Scale）---
调整窗口大小并放置到适当的位置---设定引脚边及编号---抽取窗口内亮度和
颜色---以 Insfsolder 为源窗口进行复制---再次选择 NG 种类（LiftLead 翘脚）
---选择算法（Scale）---调整窗口大小并放置到适当的位置---抽取窗口内亮度
和颜色---以同样的方式完成 短路 脚弯曲 锡少等检查项目
（9） 激活窗口列表中 第 1 边 第一个引脚（后续可以任意选择引脚）以
1/1 为基础进行扩展（IC 引脚扩展需要选择相关扩展项目）
第一次扩展需要将引脚栏内的搜寻参数一并扩展到其它子元件，引脚的检查项
目以第一个引脚为样本扩展（可以选择：当前边/当前边与对边/四边）

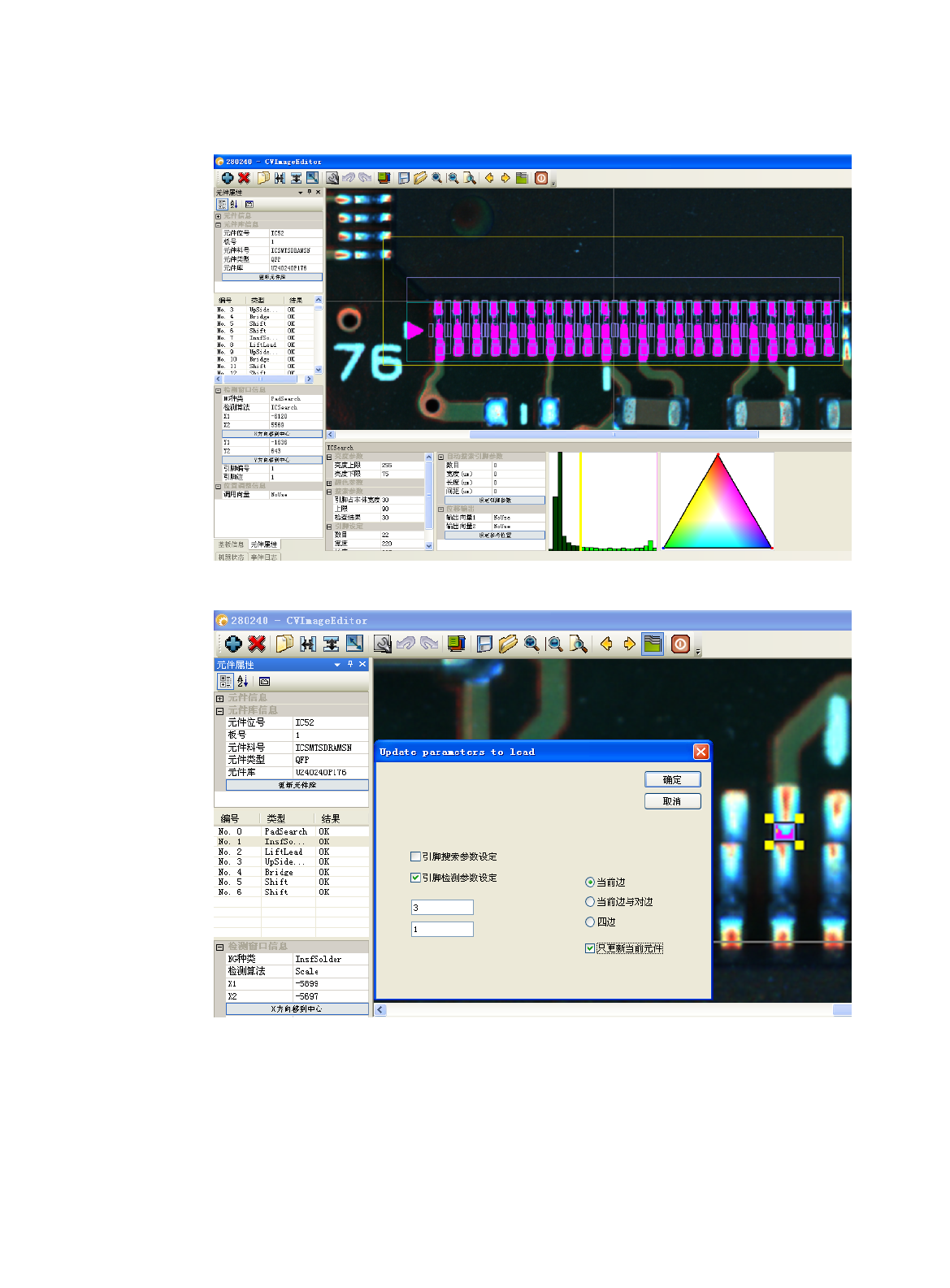

（10） 第一次扩展完成后
（11） 激活其它子元件进行编辑

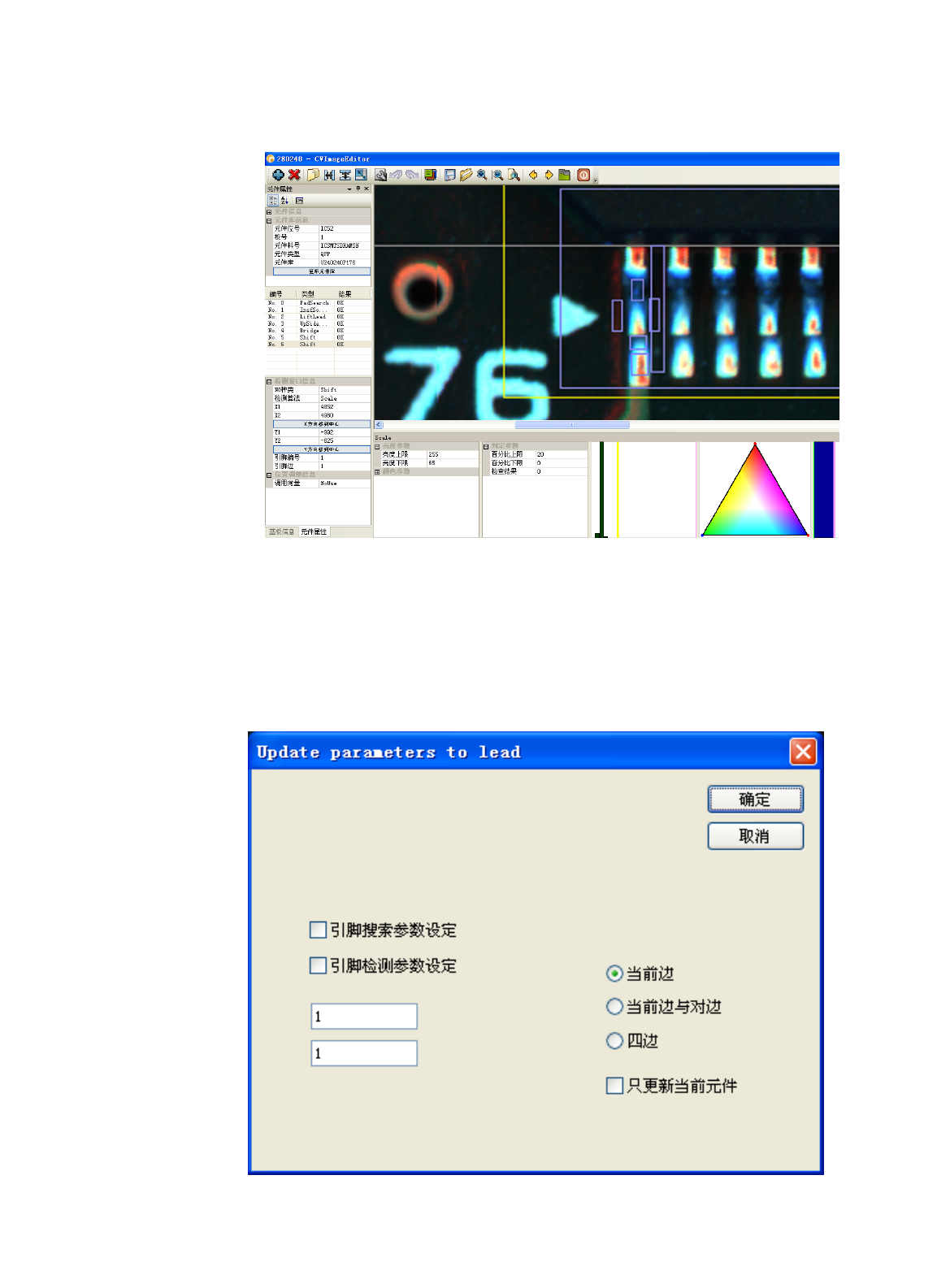

选中引脚检测参数设定和只更新当前元件两个选项，点确定进行扩展
