YAMAHA Xg 高级维护指导
Step4 将 72F（79F）吸嘴移动至底部。
1. 当 72F
（
79F
）
吸嘴不在底部时，在 FNC 调试界面中点击
“
Clutch
”
控制，使
相应的
Clutch 阀工作。
2. 转动 R 轴皮带移动 72F（79F）吸嘴到底部。
3. 当
72F
（
79F
）
吸嘴处于底部后，关闭 Clutch 阀。

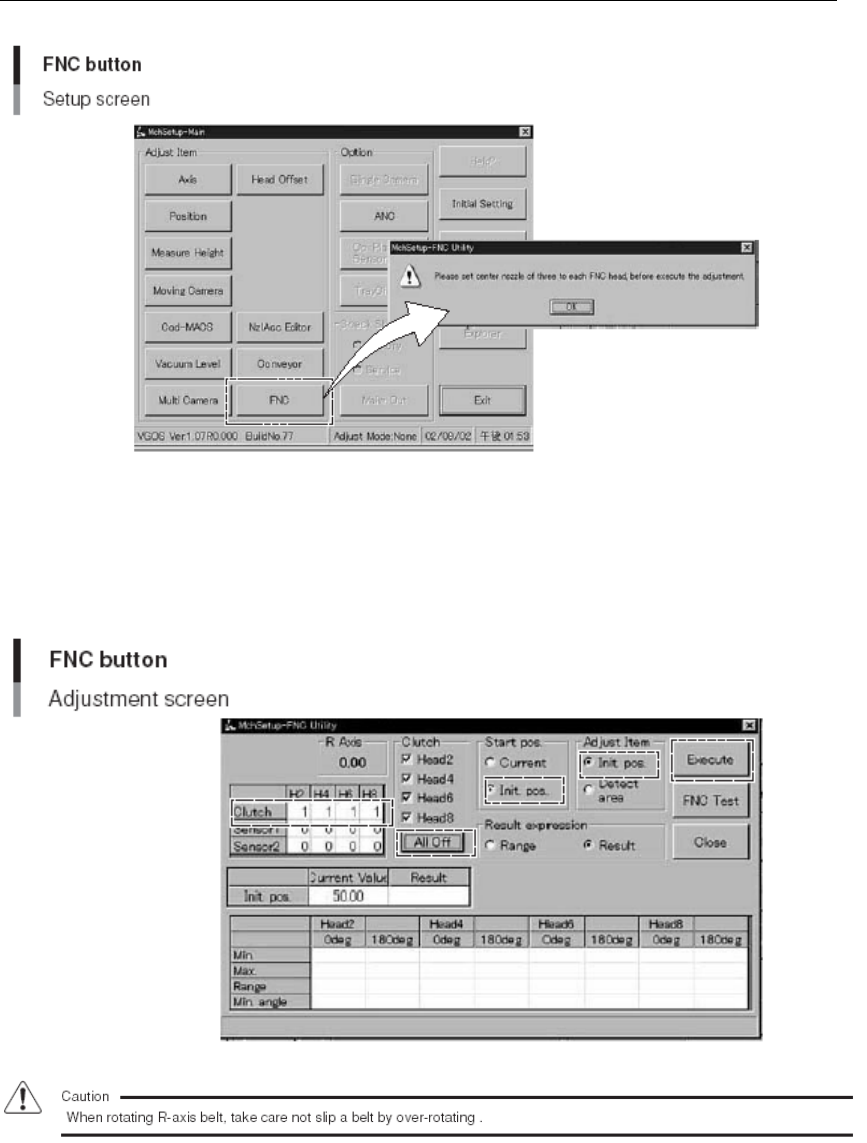

Step5 开始调试。
1. 旋转 R 轴皮带，使 FNC 伞状齿轮面向前（在急停状态下）。
2. 按下
“
ALL ON
”
键，使 Clutch2、4、6、8 处于“1”。
3. 在
“
Start pos.
”
确认
“
Init. pos”被选择。
4.
在
“
Adjust Item”确认
“
Init. Pos”被选择。
5.
按下[EXECUTE]键开始调整。
Step6 检查结果。
- 14 -
YAMAHA Xg 高级维护指导

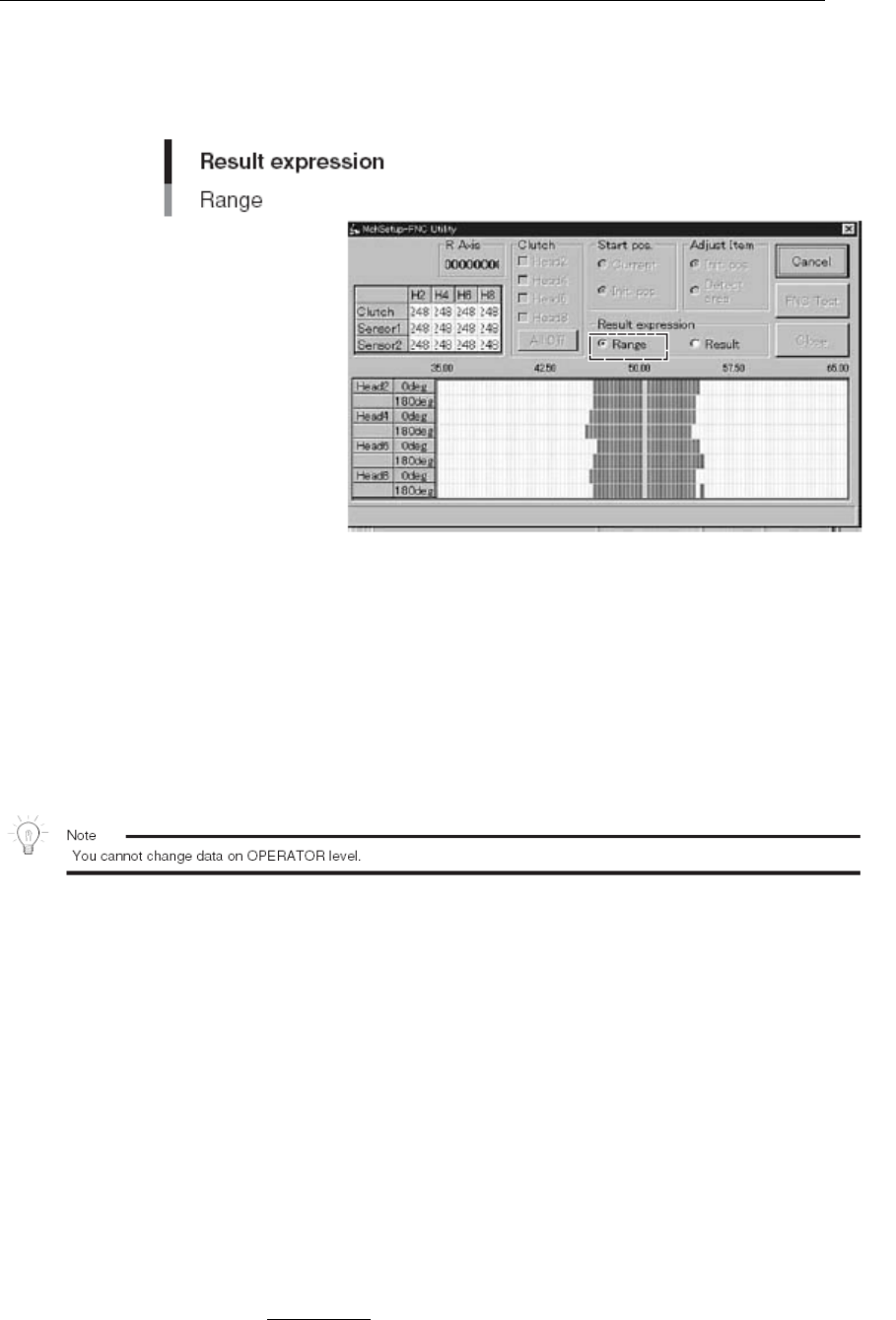

1. 当“Result expression”选项中
“
Range”被选中，sensor 检测状态会有相应的图
形显示。红色区域指示检测角度。灰色区域指示是当关掉
sensor 后的检测
区域。
2. 当
“
Result expression”选项中
“
Result
”
被选中，每一个传感器的检测角度会
显示出来。当
“
Min. angle
”
大于 2 度时，初始位置没有问题。当小于 2 度
时，
FNC 初始位置需要调整。
Step7 结束操作
。
当提示界面出现后，按下
“
OK
”
或
“
YES
”
。
当提示为
“
No need to change init. Pos
”
时，调整相应结束。
如果提示为
“
Need to change init. Pos?
”
时，需要做下一步的调整。
Step8 在基础界面下，按下[Utilities]键进入调试模式。
1. 选择
“
supervisor
”
的操作级别，输入密码
“
specialist”。
2. 点击
“
OK
”
，进入调整界面。
Step9 重复 3-5 步。

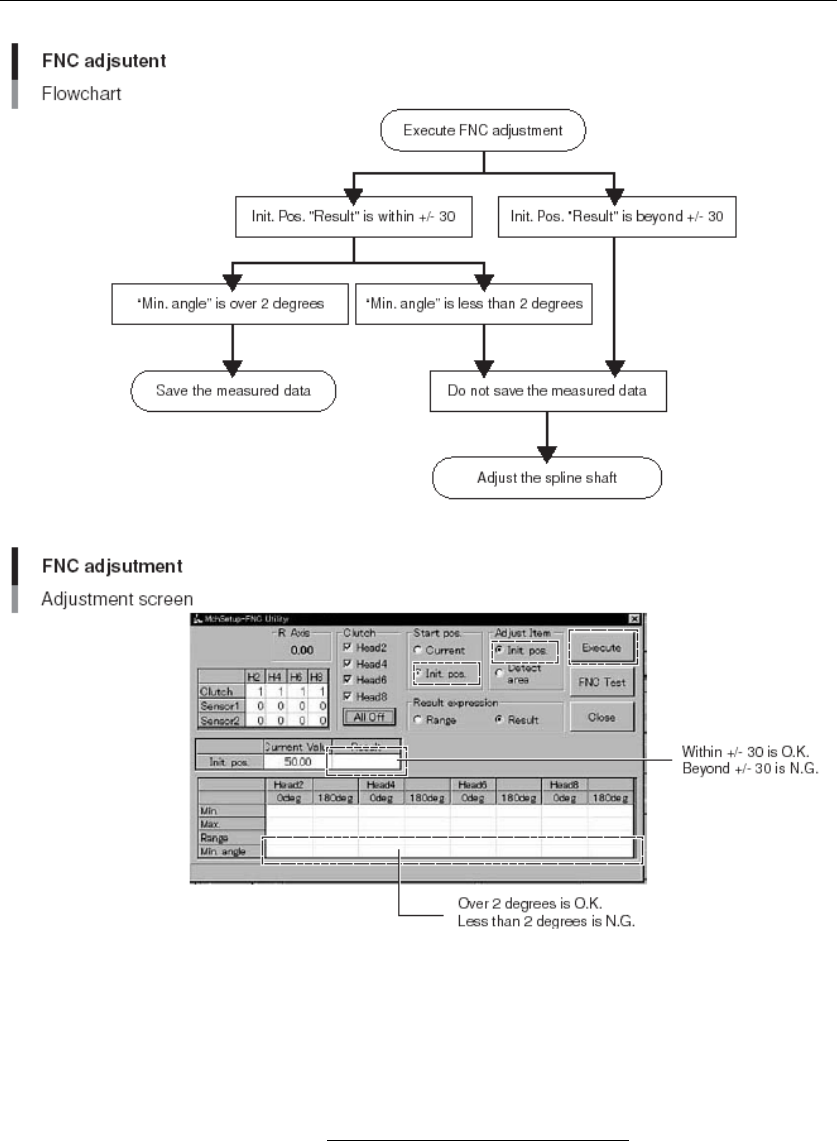

Step10 在“Result expression”选项中选中“Result”，并按下“Execute
”
键。
1. 每一个传感器检测角度显示出来，并提示
“
Do you want to save the measured
data
”
。
2. 如果
“
Result”在-30 到+30 之间或最小值大于 2 度，按
“
OK
”
结束。
3. 如果
“
Result”不在-30 到+30 之间或最小值小于 2 度，需要调整splice shaft 的
位置（参照
4.机械调整）。
- 15 -
YAMAHA Xg 高级维护指导
2.检查F.N.位置传感器
Step1 打开 FNC 调整界面。
Step2 进行 F.N.位置传感器的检查。
1. 在
“
Adjust item
”
中选择
“
Init. Pos
”
项。
2. 按下
“
Execute
”
开始测试。
