950241.R17
6
3 設置条件
1) 供給
電源
⼆次側のみ弊社にて⽤意。
電源ケーブル(VCT 4x3.5mm
2
相当品)の機械端⼦台までの引込みは客先にて⽤意。
※感電事故を防⽌するため、電源接続の際は、元電源が確実に遮断されている事を確認して実施してください。
※本体接地線(アース線)の接続を確実に実施してください。

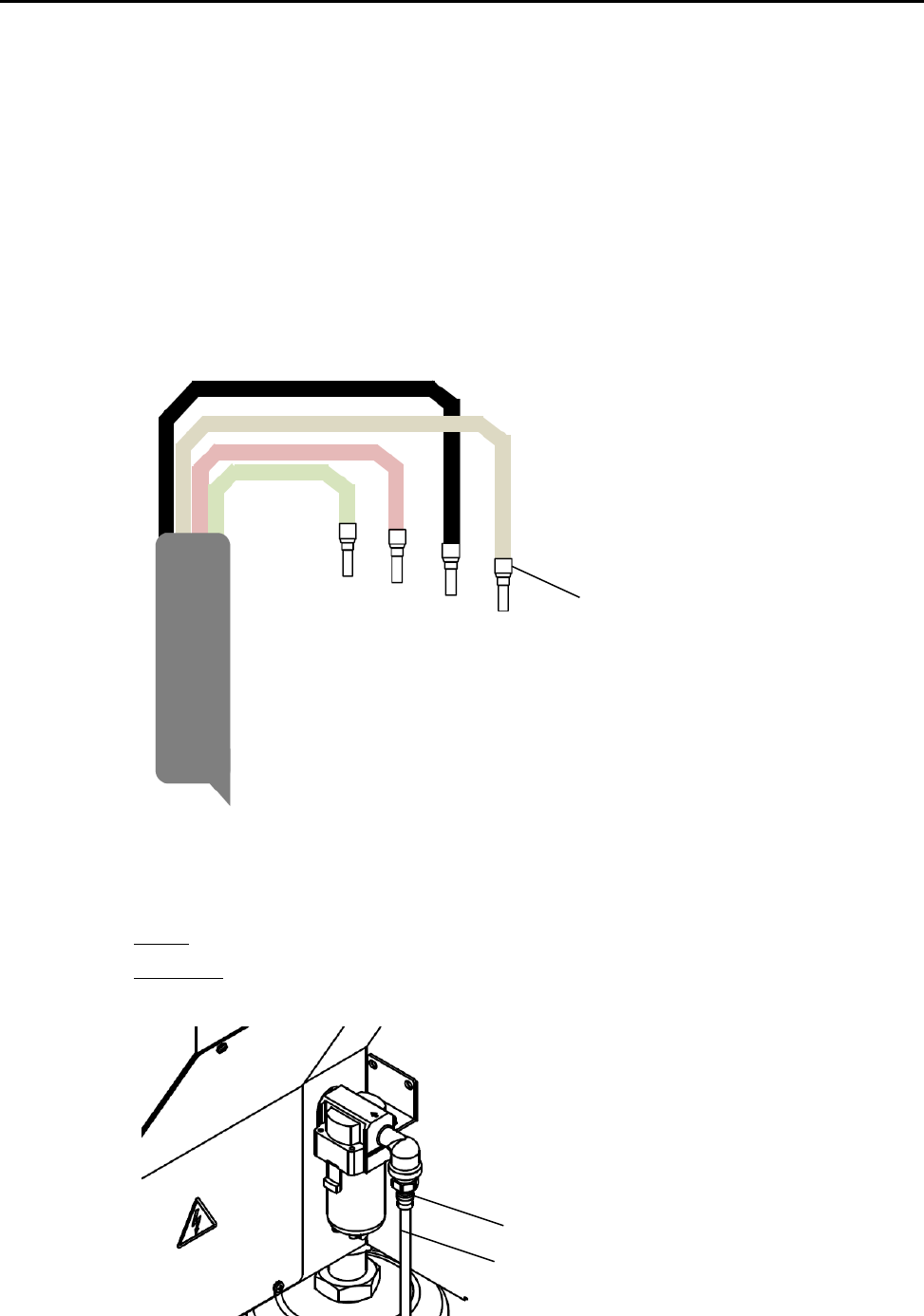

電源ケーブル作成例
エアー
装置に接続するソケット(カプラ)付きエアホースは客先にて⽤意。
装置側:ハイカプラ 20PM(⽇東⼯器)弊社にて⽤意。
差し込み側:ハイカプラ 65SN(⽇東⼯器)φ 6.5×10 ホース⽤、85SN(⽇東⼯器) φ 8.5×12.5 ホース⽤
のどちらか⽚⽅を客先にて⽤意。
絶縁被覆付棒端⼦
L1(U)
L2(V)
L3(W)
PE
ニチフ製：TMEV TC3.5-11（同等品可）
φ 6.5mm×10 ホース ⼜は φ 8.5mm×12.5 ホース
⽇東⼯器株式会社製ハイカプラ 65SN
950241.R17
7
4 環境条件
1) 周囲温度
精度保証：23±2℃
機能保証：10〜35℃
(24 時間を超える平均気温が 30℃以下の範囲とする）
2) 相対温度
許容範囲：20%RH〜80%RH (但し結露無きこと)
最適範囲：50〜60%
※静電気帯電防⽌策として、概ね 40%超を確保してください。
※産業⽤加湿機を使⽤する場合は、純⽔相当の⽔を使⽤してください。
3) ⾼度
海抜 1,000ｍ以下のこと
4) 雰囲気
塵、ほこり、腐⾷性ガス等無きこと。
5) 周囲照明
画像処理に悪影響を及ぼす場合があるため、強い室内照明や直射⽇光等が装置内に⼊らないこと。
6) 周囲騒⾳
本設備の操作⾳・警告⾳が容易に聴⾳できるように、著しい騒⾳がないこと。
7) イミュニティ（ 電磁ノイズ耐性または電磁感受性：Electro Magnetic Susceptibility）
規格を満たすこと。(「２ 安全 5)CE マーキング」を参照)
8) エミッション（ 電磁ノイズ発⽣または電磁的不⼲渉性：Electro Magnetic Interference）
規格を満たすこと。(「２ 安全 5)CE マーキング」を参照)
950241.R17
8
5 準備･導⼊
運送業者の⼿配に当たっては、下記の責任範囲（条件）を良くご理解の上、ご判断ください。
・製品輸送をヤマハで⼿配する場合の責任範囲は、5.1 項〜5.1.5 項をご確認下さい。
・製品輸送を代理店及びお客様が⼿配する場合の責任範囲は、5.2 項をご確認下さい。
5.1 運送業者をヤマハで⼿配する場合の責任範囲
ヤマハ指定の運送業者が、対象製品をヤマハからお客様の指⽰する⼯場敷地まで輸送します。
5.1.1 製品の荷降ろし
対象製品の荷降ろしについては、お客さまにてフォークリフト・クレーン・ゴンドラ等の重機を⽤意して
いただき、 弊社指定の運送業者が作業を⾏います。 お客様での重機の⽤意が困難な場合、搬⼊⽇より
1 週間以上前に弊社にご⽤命ください。
5.1.2 敷地内の運搬
対象製品のお客様の⼯場敷地内での運搬については、トラックより降ろした場所から設置場所まで、弊社の
責任にて弊社指定の運送業者が実施します。お客様の都合により、お客様ご⾃⾝にて荷降ろし･運搬等を⾏う
場合は、お客様の責任にて実施してください。
5.1.3 経路確保
対象製品の運搬の為に必要な搬⼊経路の確保、特に間⼝の広さや段差の解消、設置場所の確保、および他の
設備の移設は、お客様の責任にて実施してください。間⼝の広さは、「16 外観図」を参考にしてください。
5.1.4 結露防⽌
寒冷な環境（概ね気温 10 度以下）からクリーンルームなど温度調整された環境（概ね気温 20 度以上）に
対象製品を運搬する場合、結露防⽌の為、機器の温度を段階的に平衡させながら設置する必要があります。
そのような場合、平衡作業に適した仮置きスペースを確保してください。ただし、温度調節機能付きトラック
を採⽤すれば、この限りではありません。事前にご⽤命いただければ、ヤマハにて⼿配いたします。
5.1.5 運搬⽤具の引き取り
運搬終了後、弊社指定の運送業者が梱包廃材の引き取り、ハンドリフター、養⽣の引き上げを⾏います。
搬⼊⽇はライン出し作業終了まで現地待機します。（現地待機は 16：00 まで）
