6 51086C V_SC_51086C_202105 7 机件： 1. 套筒 2. 工作灯 3. 起停开关 4. 电量显示 5. 电池包锁钮 6. 换向拨杆 7. 电池包随机附件机器型号内容数量 51086C 2.0 安时锂电电池包 1 30 分钟充电器 1 我们建议您从所购买电动工具的商店选配您的附件。请使用有知名品牌的高质量的附件。请选择适合您工作所需的正确附件。请参考附件包装，您将获得 …

4 51086C V_SC_51086C_202105 5

按照使用说明书，考虑作业条件和进行的作业来

使用电动工具，附件和工具的刀头等。

将电动工

具用于那些与用途不符的操作可能会导致危险。

通用电动工具安全警告 - 电池式工具使用和注意事项

只用制造商规定的充电器充电。

将适用于某种电

池盒的充电器用到其他电池盒时会发生着火危险。

只有在配有专用电池盒的情况下才能使用电动

工具。

使用其他电池盒会发生损坏和着火危险。

当电池盒不用时，将它远离其他金属物体，例

如回形针，硬币，钥匙，钉子，螺钉或其他小

金属物体，以防一端与另一端连接。

电池端部

短路会引起燃烧或火灾。

在滥用条件下，液体会从电池中溅出，避免接触。

如果意外碰到了，用水冲洗。如果液体碰到眼睛，

还要寻求医疗帮助。

从电池中溅出的液体会发

生腐蚀或燃烧。

5）在电池包插入机器前，请确保机器开关在“关”

的位置。

通用电动工具安全警告 - 维修

让专业维修人员使用相同的备件维修电动工具。

这将保证所维修的电动工具的安全。

专业要求

对机器进行任何修护工作之前，都须先取出电池包

2) 禁止将机器置于雨或水中。

3) 请勿将电池包存储于高于 40℃的环境下。

4) 在 0 至 30℃的环境下充电，理想充电温度是 18

至 24℃。

5) 仅限配套使用本机随附的充电器和电池包。

6) 避免电池包连接短路。（比如：不要让螺栓、

钉子等接触到电池包的正负极）

7) 禁止燃烧电池包或弃之于火中，会引起爆炸。

8) 禁止给已损坏的电池包充电。

9) 如果充电器上的电源线损坏，请及时更换。

10) 取下电池包之前务必先拔下充电器电源插头。

11) 充电过程中，充电器和电池包发热属正常现象。

12) 不使用机器时，请勿将充过电的电池包插在充

电器上。

13) 充电结束，请立即将电池包拔离充电器。

14)

机器工作时，机身和电池包都会发热，属正常现象。

15) 禁止将废弃电池包置于火中或随生活垃圾处理，

必须送回当地收集站或回收点回收。

16) 在墙体、地板、天花板上拧螺钉或钻孔之前，

要仔细检查是否布有电线电缆、天然气管道或

者水管，以免被螺钉或钻头损坏。

17)

使用机器时需戴防护耳罩，否则可能导致听力受损

。

18)

机器工作时，附件和金属部件会发烫，属正常现象。

19) 操作机器时，机器可能会接触到隐藏的电线，

必须握住机器的绝缘表面。接触到通电导线会

使机器表面的金属带电，使用者受到电击。

电池包在温度过高或过度使用的情况下，可能会发

生漏液现象。如果电池漏出的液体沾到皮肤上，要

先用肥皂清洗，然后用柠檬汁、醋进行冲洗；

若不

慎触及眼睛，应立即用清水进行冲洗，并马上去医

院检查治疗。

充电器安全警告：

1. 使用前请阅读说明书。

2. 仅在室内使用，禁止置于雨或水中。

3. 禁止给不可充电电池充电。

4. 如果电源软线损坏，为避免危险，必须由制造商、

其维修部或类似部门的专业人员更换。

充电式冲击起子机使用安全警告：

1. 当进行作业时紧固件可能会接触到隐藏的电线，

请握住电动工具的绝缘抓握表面。紧固件接触到

“带电”的电线时，工具上曝露的金属部分可能

也会“带电”，并使操作者触电。

2. 请务必确保立足稳固。在高处使用工具时确保下

方无人。

3. 请牢握本工具。

4. 佩带耳罩。

5. 操作之后，请勿立刻触摸起子头或工件。它们可

能会非常烫而导致烫伤皮肤。

6. 手应远离旋转的部件。

标记

为减少伤害，用户应仔细阅读说明书

警告标记

请戴防护耳罩

请戴防护眼镜

请戴防尘面具

仅在室内使用

禁止置于雨或水中

禁止置于火中

请勿丢弃电池，将废旧电池送回到你

当地收集或回收点回收

该产品包含有某些有毒有害物质，

在环保使用期限内可以放心使用，超

过环保使用期限之后则应该进入回收

循环系统。

产品中有毒有害物质或元素的名称及含量

部件名称

有毒有害物质或元素

铅

（Pb）

汞

（Hg）

镉

（Cd）

六价铬

（Cr(VI）

多溴联苯

（PBB）

多溴二苯醚

（PBDE）

外壳的金属部分 ○ ○ ○ ○ ○ ○

外壳的非金属部分 ○ ○ ○ ○ ○ ○

机械传动机构 × ○ ○ ○ ○ ○

电机组件 × ○ ○ ○ ○ ○

控制组件 × ○ ○ ○ ○ ○

附件 ○ ○ ○ ○ ○ ○

配件 ○ ○ ○ ○ ○ ○

连接件 × ○ ○ ○ ○ ○

电源线＊① ○ ○ ○ ○ ○ ○

电池系统＊② × ○ ○ ○ ○ ○

本表格依据 SJ/T11364 的规定编制。

○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

× : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

且目前业界没有成熟的替代方案，符合欧盟 RoHS 指令环保要求。

＊①适用于采用电源线连接供电的产品。

＊②适用于采用充电电池供电的产品。

产品环保使用期限内的使用条件参见产品说明书。

6 51086C V_SC_51086C_202105 7

机件：

1. 套筒

2. 工作灯

3. 起停开关

4. 电量显示

5. 电池包锁钮

6. 换向拨杆

7. 电池包

随机附件

机器型号内容数量

51086C

2.0 安时锂电电池包 1

30 分钟充电器 1

我们建议您从所购买电动工具的商店选配您的附件。

请使用有知名品牌的高质量的附件。请选择适合您

工作所需的正确附件。请参考附件包装，您将获得

附件使用的更多的方法及帮助。

机器规格

机器型号 51086C

电压 12 V

空载转速 0-2300 转 / 分钟

冲击频率

0-3000

次 / 分钟

最大转矩

100 牛顿 . 米

最大夹头直径 6.35 毫米

机器重量 1.1 千克

电池容量 2000 毫安时

充电时间 30 分钟

操作指南

注意：

使用机器前，请仔细阅读说明书。

使用之前

1) 充电

本充电器和机器需配套使用，严禁使用其他充电器。

本机器内设保护线路，当电池电量不足时，保护线

路开启，机器停止转动。

在温度较高的环境中或者长时间使用后，机器可能

会发烫，这时请不要立即充电，待电池冷却后再充电，

否则将缩短电池的使用寿命或者因电池过热导致无

法充电。

机器首次充电时或者长时间不用后，第一次充电器

效率可能只能达到 60% 左右，需经 2-3 次的充放电

之后，电池效率方可达到 100%。

2) 安装 / 拆除电池包（见图 A）

要取出电池包时，按下电池包锁钮，然后将其拉出。

要插入电池包时，只要将其轻推入机器即可 . 切忌

用力过猛。

操作

1. 启动 / 关闭 ( 见图 B)

按住开关（1），机器启动，松开则机器停止运转。

2. 开关调速

在开关上的施力大小，可改变转速。改变范围在 0

至最大转速间，施力小，转速低，起转缓稳容易控制。

在稳定可靠的启动后，充分按下开关以获得更快的

速度。

请勿长时间轻轻按压开关低速操作，否则机器内

部会产生过热反应。每次停机后再改变机器的转

速档位。

3. 开关锁定（见图 C）

开关具有锁住保护功能，有利于减少在没有使用的

情况下误启动机器。将转向拨杆（3）调节至正中

位置，就可以将机器锁住。

套筒

夹头

8 51086C V_SC_51086C_202105 9

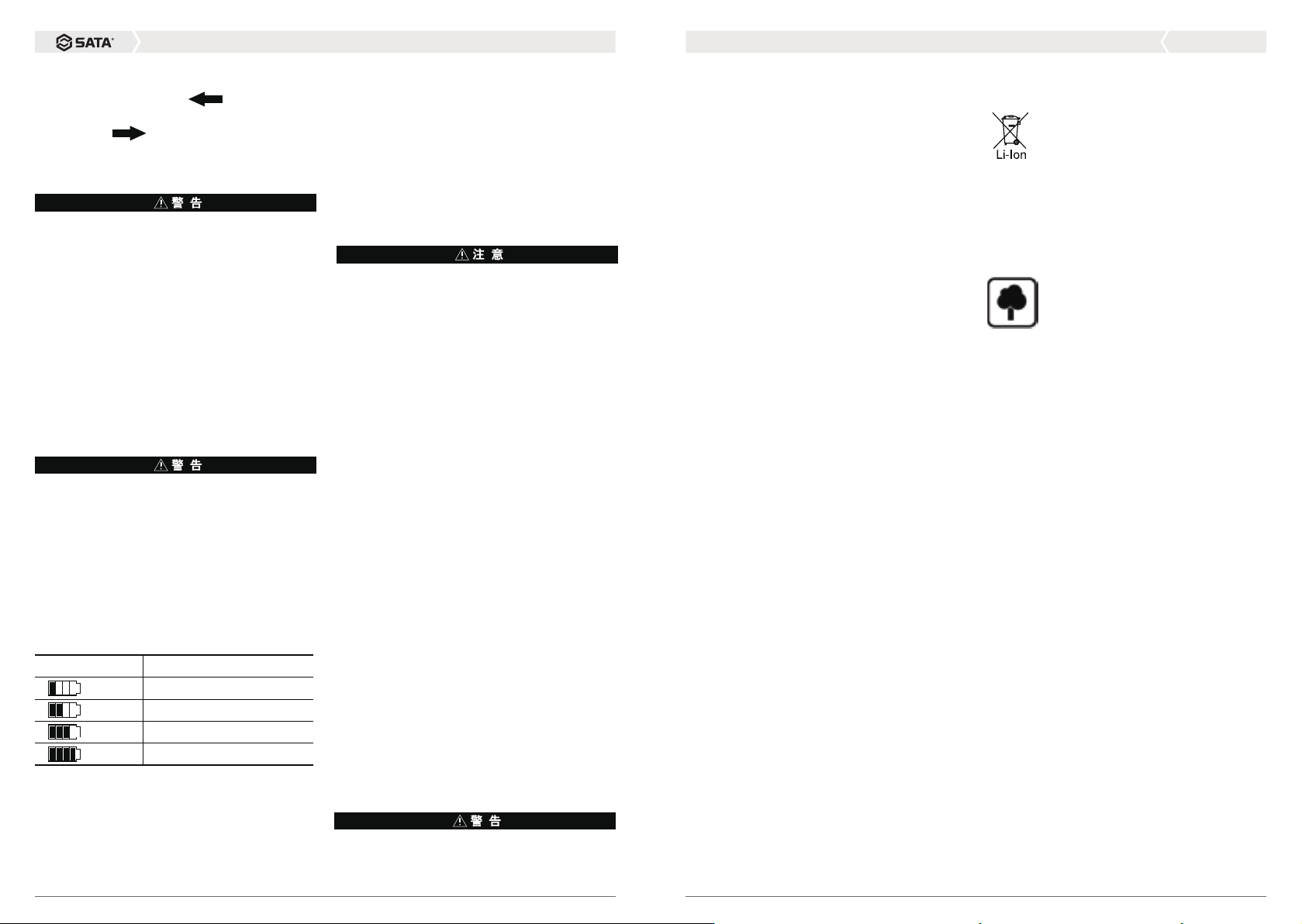

4. 改变旋转方向（见图 C）

正转：把转向拨杆（3）标有 “

”一面推到底（移

至左侧），可用于钻孔和旋入螺丝。反转：把转向

拨杆拨标有“ ”的一面推到底（移至右侧），

可用于转松或转出螺丝。

机器完全静止后才可变换转向。

5. 安装或拆卸起子头（见图 D）

注意：在安装或拆卸钻头时，一定先确认机器是否

已关掉，电池包是否已取出。

机器拥有快装夹头系统；

安装起子头时，向前拉动套筒并将起子头一直插到

夹头最里端。然后松开套筒以固定起子头。

拆卸起子头时，向前拉动套筒并将起子头向外侧拉

出，然后松开套筒以使其复位。

开机前，注意确保起子头被夹头完全固定。

6. 工作灯

机器带有照明工作灯：当使用机器按下开关时，照

明灯亮；松开，照明灯熄灭。

7. 电池电量指示（图 E）

按下机器开关，电量指示灯亮，可按照下表判断电

池包剩余电量 , 释放开关，电量指示灯熄灭。

LED 灯显示剩余电量

0-25%

25-50%

50-75%

75-100%

8. 操作

适当的紧固转矩随螺丝／螺栓的种类或尺寸以及待

紧固工件的材料等因素而有所不同。

紧握工具并将起子头的尖端置于螺丝的头部。对工

具施加向前的压力达到使起子头不会从螺丝上滑落

的程度，这样便可启动工具开始操作。

1）冲击时间越久，扭矩越大，在 6-10S 左右达到

最大值。

2）速度越快，扭矩越大。

3）待紧固工件越硬，扭矩越大。

4）在拧小的螺钉时，低速短时拧紧螺钉，否则会

损坏螺钉。

• 使用适合螺丝／螺栓头部的起子头。

• 在拧螺丝时，最好预先钻个导向孔。

• 当紧固 M8 或更小号的螺丝时，选择合适的冲击力

并注意调节施加在开关扳机上的压力以免损坏螺

丝。

• 握持工具时将其笔直对准螺丝。

• 如果紧固螺丝的冲击力太强或紧固时间过久，螺

丝或起子头尖端将会受到过度的牵拉、挤、压损

坏等。在开始作业前，一定要进行测试操作以确

定所使用螺丝的适当紧固时间。

紧固转矩受下述多种因素影响。紧固后，请务必使

用转矩扳手确认转矩。

1）当电池组电量将要完全耗尽时，电压将会下降，

紧固转矩也会减小。

2）起子头或套筒起子头使用尺寸不当的起子头或

套筒起子头将会减小紧固转矩。

3）螺栓

• 即使转矩系数和螺栓等级相同，但因其直径不

同，所需紧固转矩也不同。

• 即使螺栓的直径相同，但因其转矩系数、等级

及其长度不同，所需紧固转矩也不相同。

4）握持工具的方式或上螺栓部位的材料也会影响

转矩。

5）低速操作工具也会减小紧固转矩。

�

使用短小的螺丝批头时，请利用磁性连接杆 ( 不含 )。

拧螺丝时，在螺纹上涂抹少许肥皂液或其他润滑液，

以便轻松拧入。

问题解答：

1、为什么按压开关而机器却不运转？

在开关上部有一个转向拨杆，处在锁住的位置。将

其拨向需要转动方向的位置，再按下按钮，机器就

会开始转动。

2、为什么在还未拧紧时，机器就停止运转？

机器带有低压保护，在电池包电量过低时，机器不

能工作，请确认电池包电量。

本机带有温度保护，当长时间满负荷工作时，电池

包会过热，温保系统会启动导致机器停止运转，请

将机器冷却到常温后再继续使用。

3、为什么同一个电池包的工作时间会有长有短？

一个电池包如果放置时间过长而不使用的话，就会

缩短其工作时间，这就是充电次数问题。

在经过几次充电和使用之后，这种状况就会得到改

善。在干重活时，电池包的电量也会消耗的很快。

不要在 0℃以下或 35℃以上的环境里充电，这同样

会影响到电池包的工作表现。

保养与维护

对机器作任何换修工作之前，请务必先拔出插头。

您的电动工具不需要再添加润滑油或进行其它保养。

不要用水或化学清洗剂来清洗你的电动工具，用干

布擦拭干净就可以了。工具需储藏在干燥的环境中，

并保持马达通风口处的清洁。尽量不要在灰尘较大

的环境中使用。

为了有利于与电池包寿命，请注意：

1）电池包存放：将电池包充电 30%-50% 电量，存

放在 26℃以下环境中。

2）不超过 6 个月时间，将电池包充满电使用一次。

废弃电池包的处理

为保护自然环境，请妥善回收或处理电

池包。该电池包含有锂电池。请向当地

废物处理部门咨询有关回收和（/ 或）

处理的信息。通过使用手电钻把电池包

电量耗尽，卸下电池包，用结实的胶带

包裹好极片端口，避免短路和漏电。请

勿试图打开或拆取任何部件。

环境保护

处理废弃物

为了响应环保，对于坏损的机器、配

件及包装材料必须详细加以分类处理，

以便利于回收。

为方便分类回收，各塑胶部位都做有

材料标识。
