2. 各部分的名称和功能 INS-VIBFDR2-1.0S 4 振动式管装供料器 2 使用说明书 2.2 振动式管装供料器 2 本体 2.2.1 操作面板 4 56 7 8 1 2 3

100%1 / 30
INS-VIBFDR2-1.0S 2. 各部分的名称和功能
振动式管装供料器 2 使用说明书 3
2. 各部分的名称和功能
2.1 Kit 内容
No. 名称 备注
1 振动式管装供料器 2 本体 -
2盒子 -
3 顶板 参照"2.3顶板规格"
4 螺钉 （安装顶板用） 长 5 根，短 5 根
5 专用螺钉用螺丝刀 -
2
3
1
5
4
2. 各部分的名称和功能 INS-VIBFDR2-1.0S
4 振动式管装供料器 2 使用说明书
2.2 振动式管装供料器 2 本体
2.2.1 操作面板
4
56 7 8
1
2
3
INS-VIBFDR2-1.0S 2. 各部分的名称和功能
振动式管装供料器 2 使用说明书 5
号码 名称 说明

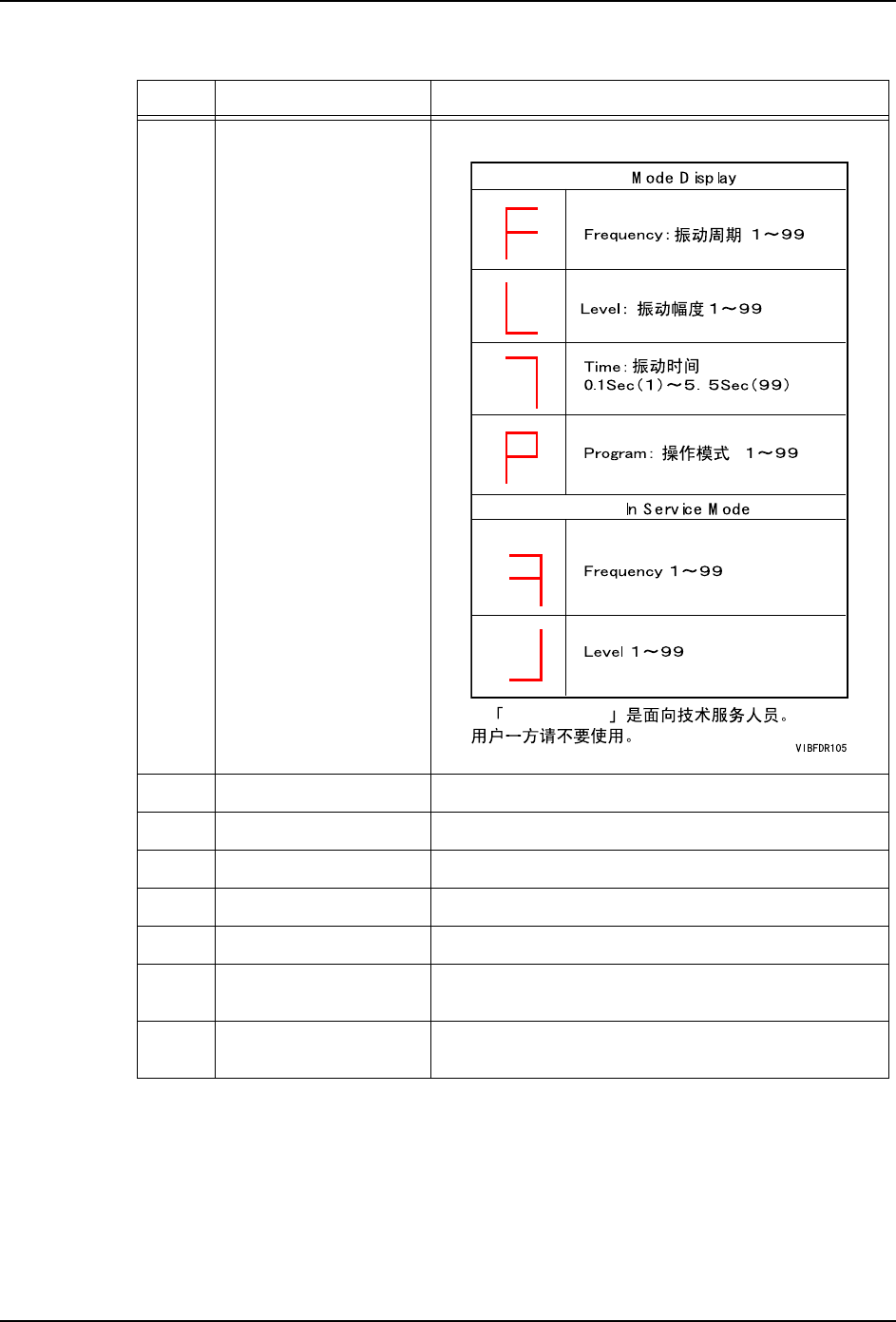

1 模式显示 (LED) 以记号表示模式和参数类型。
2 数字显示 (LED) 以数字表示各种参数值和程序号码等。（00 ～ 99）
3 圆点显示 (LED) 供料器处在振动时亮灯。
4 Set 按钮 （1 ～ 5） 按下这些按钮，复位各个料槽。
5 Feed 按钮 以规定时间振动供料器，传送元件。
6 模式按钮 切换模式。
7 增加 / 减少按钮 选择各种参数值和程序号码等。（持续按住时，快速
显示数值。）
8 Lock 按钮 与 Set 按钮一起同时按下，就会以电源切断状态的
方式固定各个料槽。
*
*: Service Mode
