3. 安装 INS-VIBFDR2-1.0S
12 振动式管装供料器 2 使用说明书
MEMO:
INS-VIBFDR2-1.0S 4. Job 的设定
振动式管装供料器 2 使用说明书 13
4. Job 的设定
使用振动式供料器时，借用标准的 8 mm Emboss 供料器，进行元件数据 （封装数据）和机
器构成 （供料器安装）的设定 （关于 Fuji Flexa 的操作方法，请参照 Fuji Flexa 手册）。
4.1 元件数据 （封装数据）的设定
在封装数据中请输入标准 8 mm Emboss 供料器的数值。
1. 请创建元件数据 [VIBRATORY]。
2. 请创建封装数据 [VIBRATORY]。
3. 在 [Package Information] 标签页中，请设定 [Package Type]、[Tape Width]、[Feed
Pitch] 的各项目。
4. 在 [Package Process] 标签页中，请在 [Feeder Options] 项目中设定 “70”。
Package Name VIBRATORY （输入例）
Package Type Emboss
Tape Width 8
Feed Pitch 4
Feeder Options 70
4. Job 的设定 INS-VIBFDR2-1.0S
14 振动式管装供料器 2 使用说明书

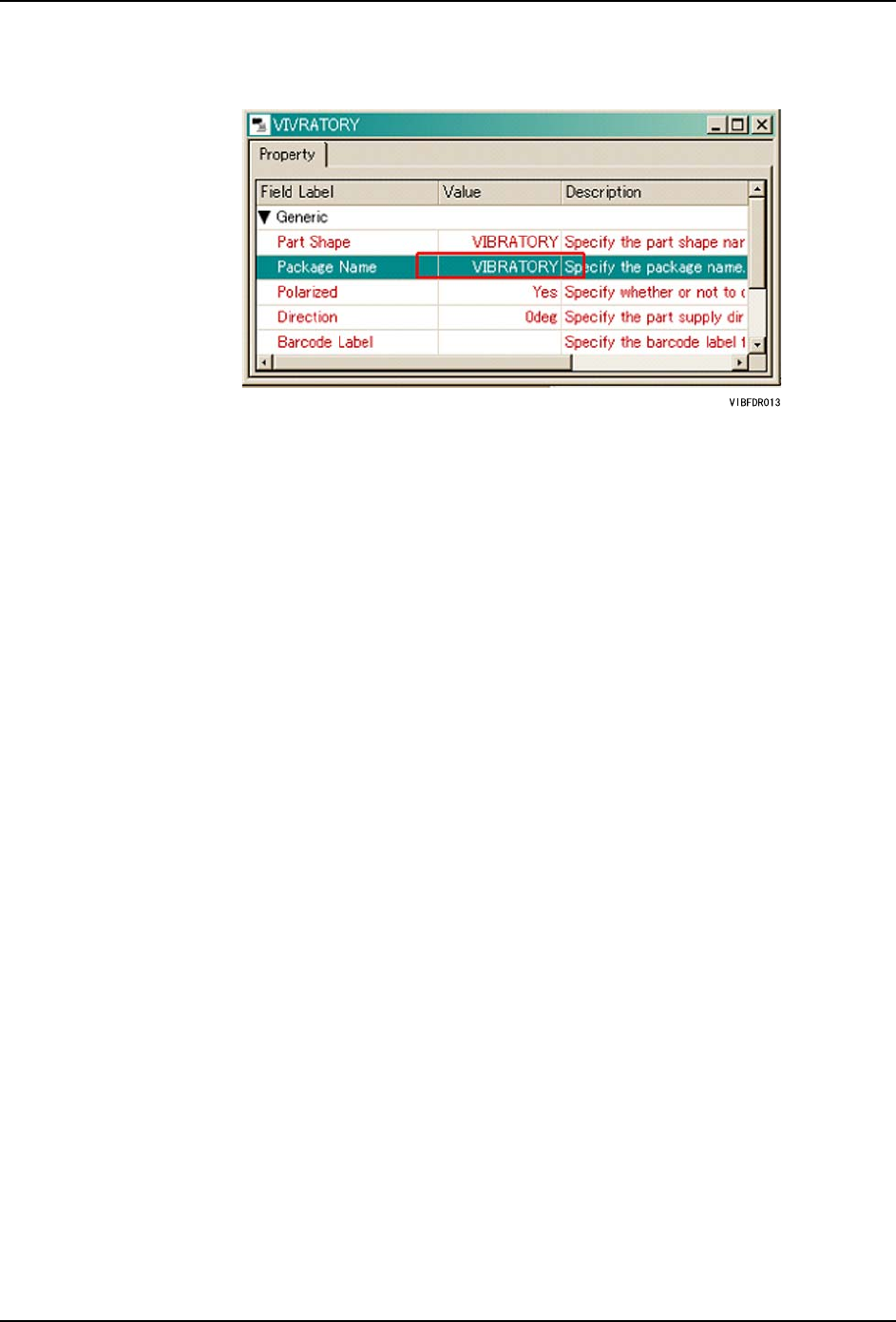

5. 将上述创建的封装数据名 [VIBRATORY] 输入到元件数据 [VIBRATORY] 的 [Package Name]
项目中，完成元件数据 [VIBRATORY]。
