- 1 - 目 录 一、构造简介 ……………………………………… 2 二、电源安装及方法 ………………………… .. 3 三、操作说明 ……………………………………… 4 四、 PID 操作说明 ……………………………… 5-6 五、注意事项 …………………………………… ..6 六、故障状况与查修排除 …………………… 7 七、保固事项 ……………………………………… 8 八、消耗性之零件 ……………………………… 8 九、箱体结构组…
- 1 -
目 录
一、构造简介………………………………………2
二、电源安装及方法………………………….. 3
三、操作说明………………………………………4
四、PID 操作说明……………………………… 5-6
五、注意事项……………………………………..6
六、故障状况与查修排除……………………7
七、保固事项………………………………………8
八、消耗性之零件………………………………8
九、箱体结构组装材料明细………………..9
十、配线组装材料明细……………………….10
十一、线路图………………………………………11

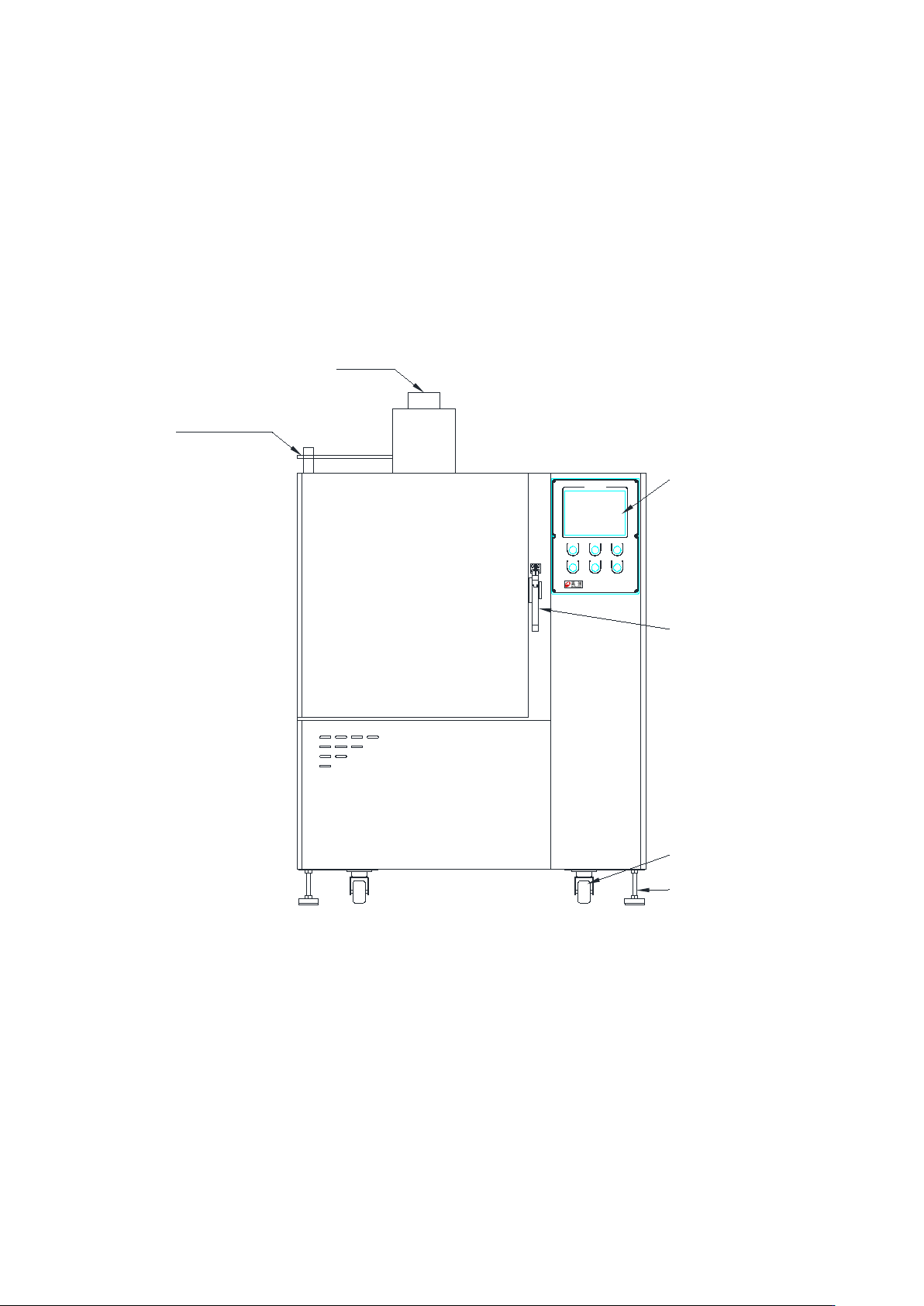

一、构造简介
1.
电源
开关
一
只：开启总电源。
- 2 -
2.
风机开关一只：开启鼓风机，
3. 加热开关一只：开启加热，如果风机开关没打开，加热开关打开不会加
热的。
4.
触摸屏一
个：位于控制箱的正面,
设定温度及参数等
。
5. 蜂鸣器两个：位于控制面板正面，完成报警为程序结束后报警，异常报
警为超温报警和马达过载报警。
6. 超高温
一
个：位
于控制箱内
,作
温度
超高温保护。
7. 排气口一个：位于机台顶部，排气管排出废气为高温气体，排气管需接
金属管.（请注意！）
二、电源安装及方法。
1. 需使用机台所标示之电源。
触 摸 屏
风机开关加热开关 电源开关
加热指示 完成报警异常报警
精密热风循环高温烘箱
控制面板
门扣
轮子
固定脚
排气口开关
排气口
- 3 -
注意电线之装置，务必接牢地线
,
避免践踏损坏而漏电发生火灾，确保外
线安全。（电源线蓝色线为零线，双色线为地线，其余三条为火线，本机
台装有相序保护器，如初次通电或移动位置合通电无任何反应，应为相
序接错所至，请将三条火线中任意两条对调位置即可），请一定注意
!
2. 接上相符的电压插座(或无熔丝开关)，将开关 ON/OFF 打开后，待电源
指示灯亮，可自定温控。
三、操作说明
触 摸 屏
风机开关加热开关 电源开关
加热指示 完成报警异常报警
精密热风循环 高温烘箱
距离十五公分
以上
距离五十公分
以上
距离五十公分
以上
地面
墙壁 墙壁墙壁
