- 4 - 1. 检查使用电压是否相符。 2. 打开排气孔及进气孔至适当位置 ( 温度越低，孔位越大；温度越高，则相反 ) 。 3. 将本机【 POWER 】开关打开后，马达运行温控表显示即有电源供应，再依所需温度调整设定温控器，详细温度操作请参照 PID 温度控制器操作说明。 4. 【 POWER 】开关开启后 , 马达运行（马达的运行方向注意是否正常）。 5. 当加热时，加热指示灯…

- 3 -

注意电线之装置，务必接牢地线

避免践踏损坏而漏电发生火灾，确保外

线安全。（电源线蓝色线为零线，双色线为地线，其余三条为火线，本机

台装有相序保护器，如初次通电或移动位置合通电无任何反应，应为相

序接错所至，请将三条火线中任意两条对调位置即可），请一定注意

2. 接上相符的电压插座(或无熔丝开关)，将开关 ON/OFF 打开后，待电源

指示灯亮，可自定温控。

三、操作说明

触摸屏

风机开关加热开关电源开关

加热指示完成报警异常报警

精密热风循环高温烘箱

距离十五公分

以上

距离五十公分

以上

距离五十公分

以上

地面

墙壁墙壁墙壁

- 4 -

检查使用电压是否相符。

2. 打开排气孔及进气孔至适当位置(温度越低，孔位越大；温度越高，

则相反)。

将本机【

POWER

】开关打开后，马达运行温控表显示即有电源供应，再

依所需温度调整设定温控器，详细温度操作请参照 PID 温度控制器操作

说明。

【

POWER

】开关开启后

马达运行（马达的运行方向注意是否正常）。

5. 当加热时，加热指示灯会全亮，实际指示温度与设定温度接近会呈闪

烁状。

先设定好温度，再将

Timer

设定即可，温到计时，时间到切断加热电

流,完成警报响。（详细操作请参照定时器操作说明）

7. ※Timer 设定: 进入 AL-1 将所需的时间调整:＊＊时＊＊分即可,计时

到自动切断加热（只适用于有计时功能的温控器）。

8.当超温时，温控表定时器的电源被切断,马达还在运行中。

9. 【POWER】开关打开→触摸屏显示→温度设定→打开风机开关风扇运

行→打开加热开关开始加热→温到计时→时到切断加热→完成警报响→马

达运行降温。

10. 在严寒地区，机台需在 25℃左右方能启动。

- 5 -

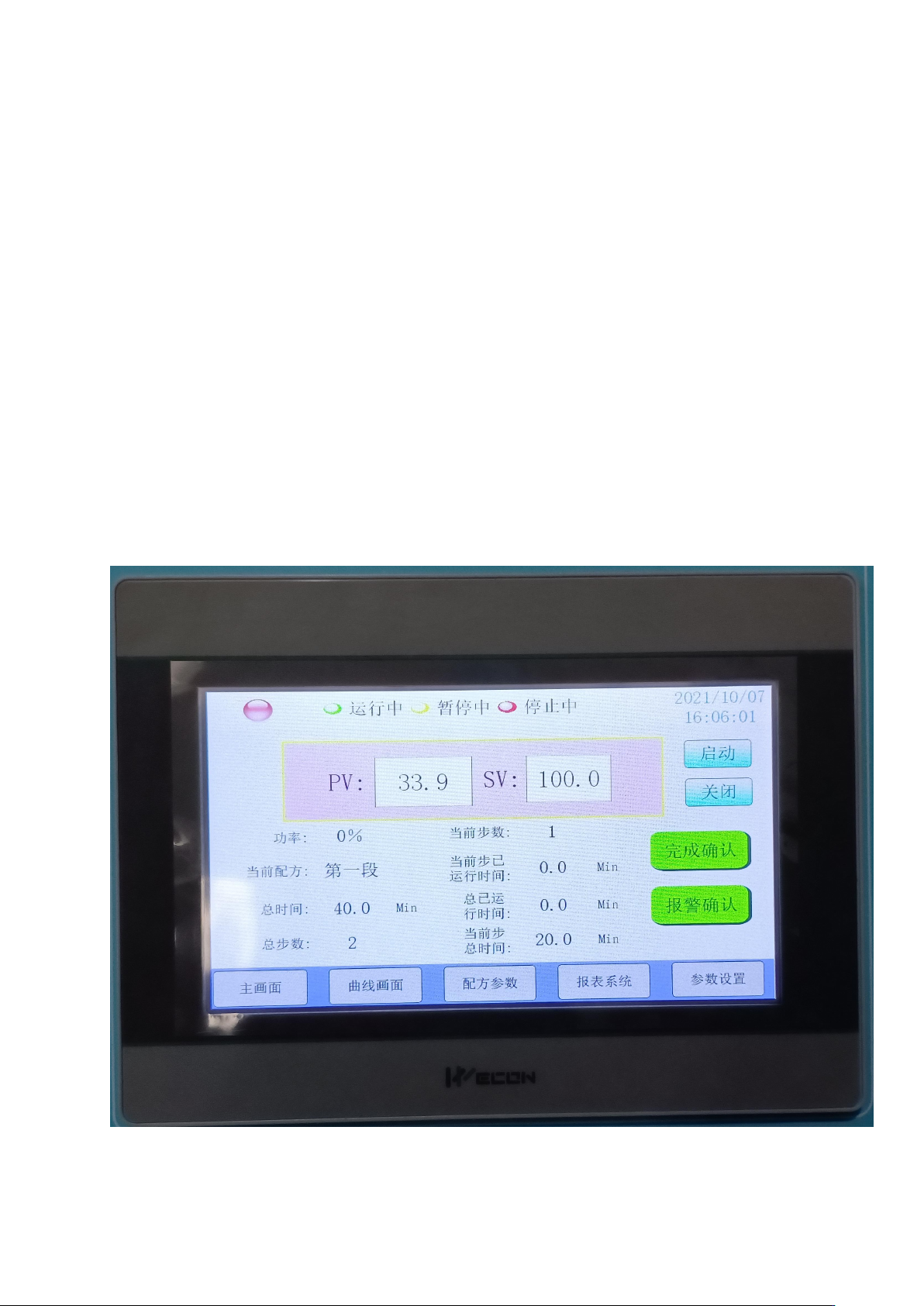

四﹑触摸屏届面说明

触摸屏主届面及按键说明：

1.1 PV:

烘箱内实际温度值

1.2 SV:设定温度值.

1.3 启动：设定好程序后点击启动，开始加热运行。

1.4

关闭：点击停止程序运行

1.5 完成确认：在烘烤时间完成后，蜂鸣器报警，需点完成确认后才能

再进行下一次烘烤，

1.6

曲线画面：点击进入可查看实时温度曲线，

1.7 参数设置：点击进入可修改温控参数，进入密码（1122），修改也请

咨询我司技术人员，一般情况下不用修改此届面参数，出厂均以设

定好，非专业人员不能随意修改，否责造成严重后果我司将不负责。

1.8 报表系统：查看历史报警数据，

2.2

配方参数：点击进入设制程序，请点左上角帮助进行学习，
