机械测试 载体上的附件 DIN导轨/固定支点 NS35 测试力设定值 1 N 结果 已通过测试 环境和真实条件 针焰测试 暴露时间 30 s 结果 已通过测试 振荡/宽频带噪音 规格 DINEN50155 (VDE0115-200):2008-03 频谱 1类，B级使用寿命测试，在车体上进行 频率 f 1 = 5 Hz 到 f 2 = 150 Hz ASD等级 0.964 (m/s²)²/Hz 加速度 0.58g 每轴的测试周期…
尺寸图
宽度 5.2 mm
端板宽度 2.2 mm
高度 71.5 mm
NS35/7,5深度 47.5 mm
NS35/15深度 55 mm
材料规格
颜色 灰色
阻燃等级，符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） 130 °C
绝缘材料相对温度指数（电气，UL 746 B） 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
电气测试
电涌电压测试
测试电压设定值 7.3 kV
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
结果 已通过测试
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板 是
STTB 2,5/2P - 双层接线端子
3040054
https://www.phoenixcontact.com/cn/products/3040054
2024年7月16日 上午9:44 页码3 (105)
机械测试
载体上的附件
DIN导轨/固定支点 NS35
测试力设定值 1 N
结果 已通过测试
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
振荡/宽频带噪音
规格 DINEN50155 (VDE0115-200):2008-03
频谱 1类，B级使用寿命测试，在车体上进行
频率 f
1
= 5 Hz 到 f
2
= 150 Hz
ASD等级 0.964 (m/s²)²/Hz
加速度 0.58g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DINEN50155 (VDE0115-200):2008-03
脉冲波形 半弦
加速度 5g
电击时间 30ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴 （正向与负向）
结果 已通过测试
环境条件

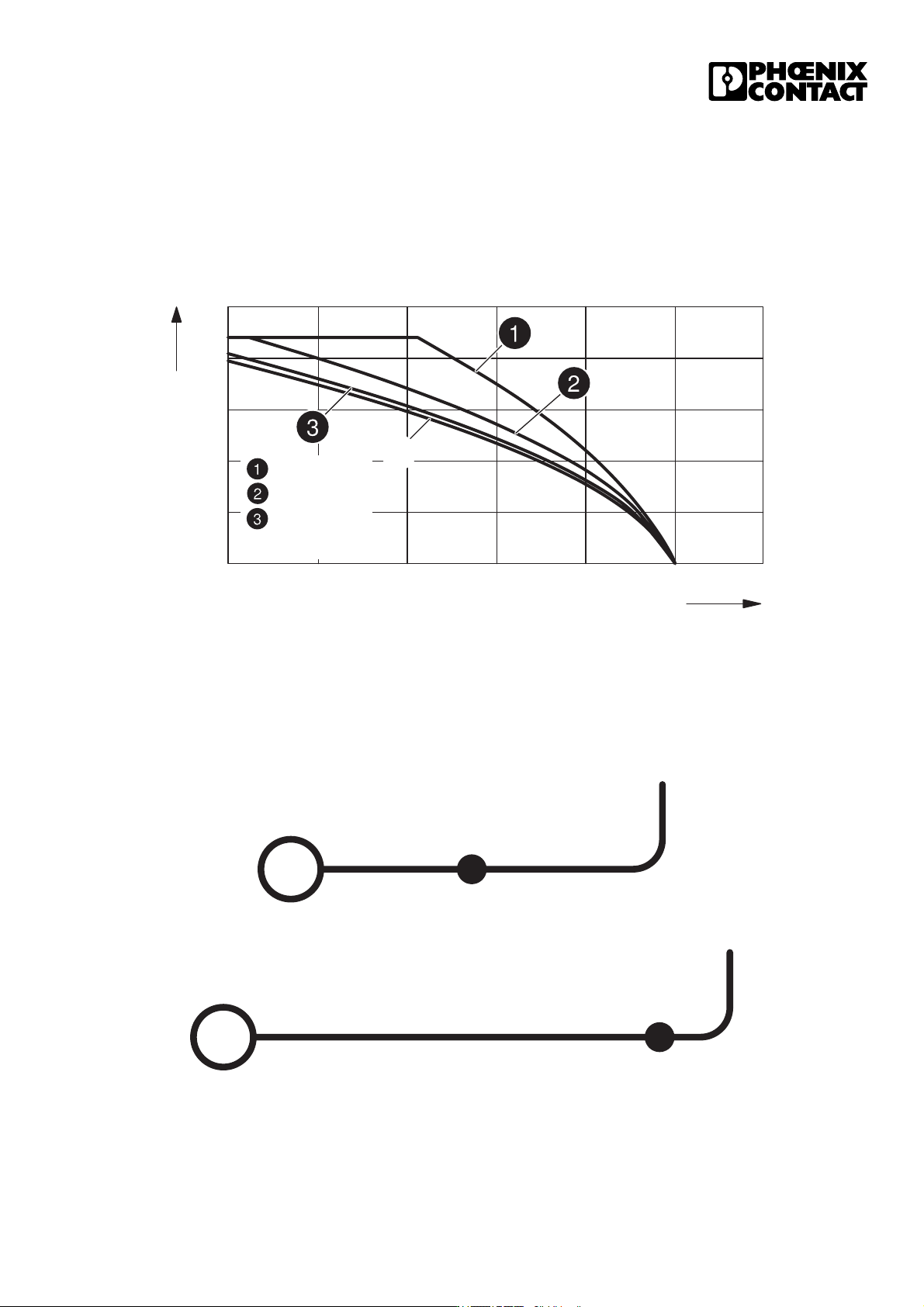

环境温度（运行） -60 °C (最高工作温度参考衰减曲线)
环境温度（存放/运输） -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C)
环境温度（组装） -5 °C ... 70 °C
环境温度（执行） -5 °C ... 70 °C
允许湿度（运行） 20 % ... 90 %
允许湿度（存放/运输） 30 % ... 70 %
标准和规范
连接符合标准 IEC61984
安装
NS35/15安装类型
NS35/7,5
STTB 2,5/2P - 双层接线端子
3040054
https://www.phoenixcontact.com/cn/products/3040054
