机械测试
载体上的附件
DIN导轨/固定支点 NS35
测试力设定值 1 N
结果 已通过测试
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
振荡/宽频带噪音
规格 DINEN50155 (VDE0115-200):2008-03
频谱 1类，B级使用寿命测试，在车体上进行
频率 f
1
= 5 Hz 到 f
2
= 150 Hz
ASD等级 0.964 (m/s²)²/Hz
加速度 0.58g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DINEN50155 (VDE0115-200):2008-03
脉冲波形 半弦
加速度 5g
电击时间 30ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴 （正向与负向）
结果 已通过测试
环境条件
环境温度（运行） -60 °C (最高工作温度参考衰减曲线)
环境温度（存放/运输） -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C)
环境温度（组装） -5 °C ... 70 °C
环境温度（执行） -5 °C ... 70 °C
允许湿度（运行） 20 % ... 90 %
允许湿度（存放/运输） 30 % ... 70 %
标准和规范
连接符合标准 IEC61984
安装
NS35/15安装类型
NS35/7,5
STTB 2,5/2P - 双层接线端子
3040054
https://www.phoenixcontact.com/cn/products/3040054
2024年7月16日 上午9:44 页码4 (105)
图纸
图表
020406080 100 120
0
5
10
15
20
25
= 2-pos.
= 5-pos.
= 10-pos.
= 15-pos.
Ambient temperature [°C]
Maximum
load current [A]
适合所有SP...针式插头 .
电路图
STTB 2,5/2P - 双层接线端子
3040054
https://www.phoenixcontact.com/cn/products/3040054
2024年7月16日 上午9:44 页码5 (105)

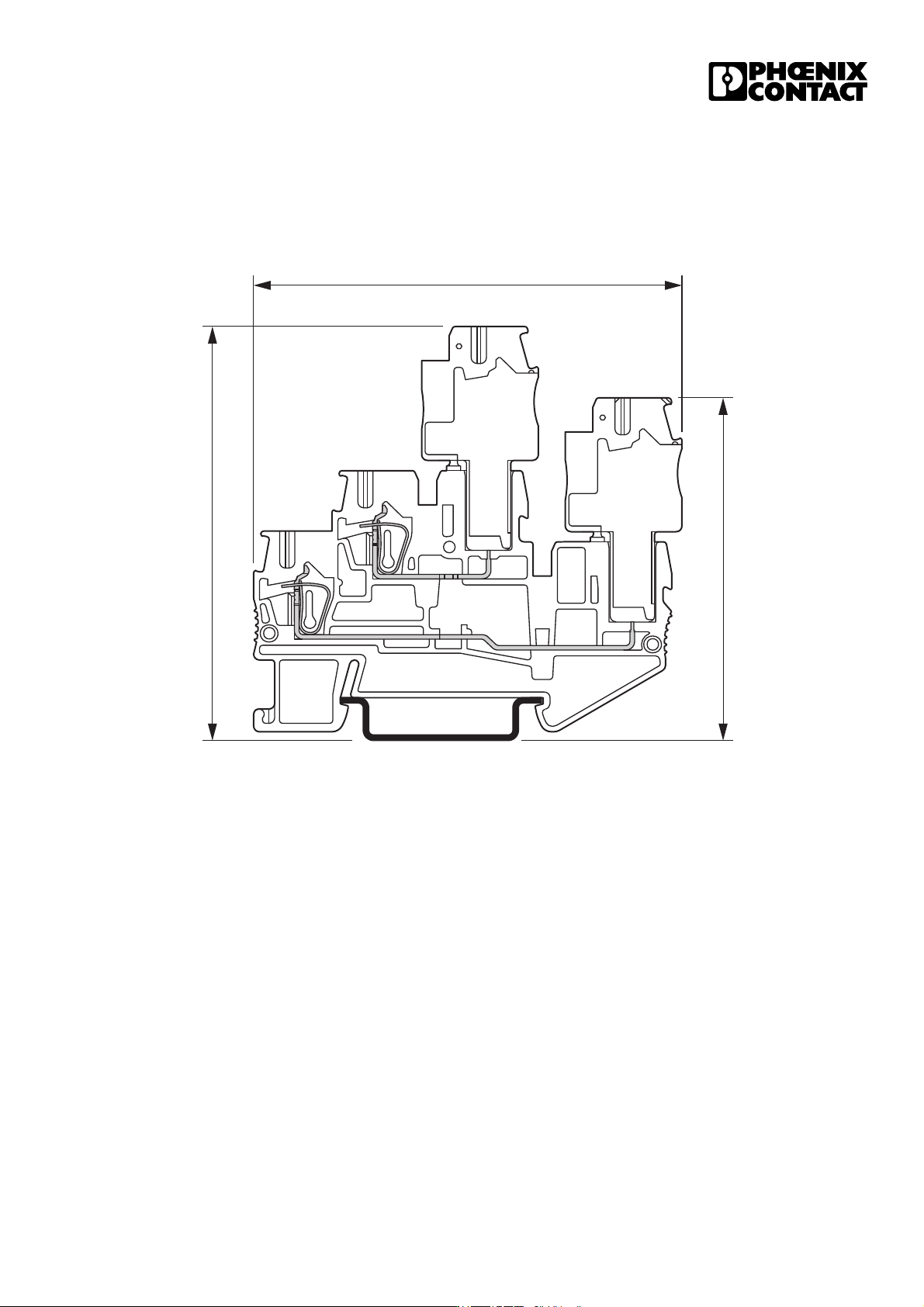

尺寸图
