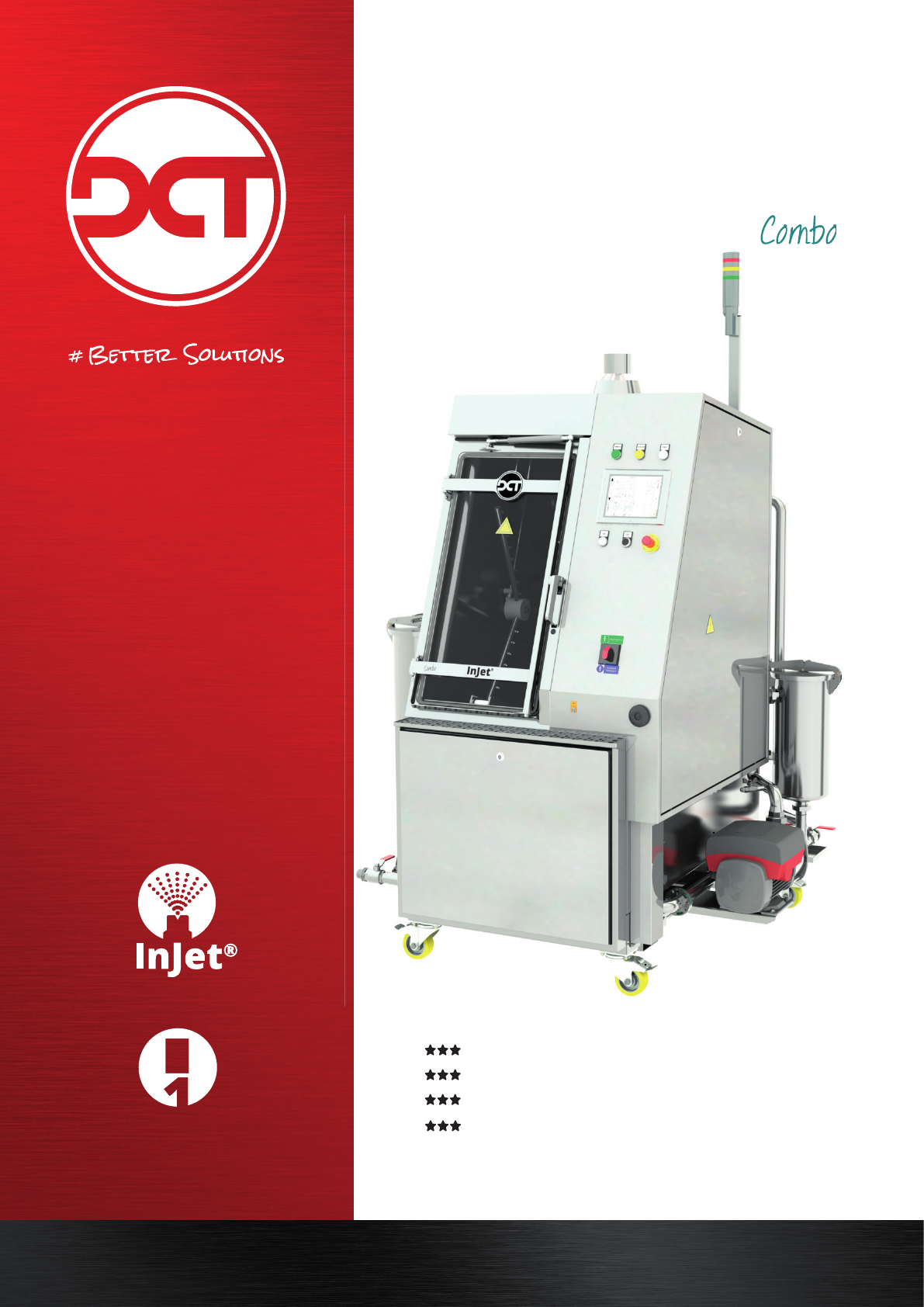

www.dct.cleaning
MASCHINENKARTE
InJet
®
388 CRRD
Combo
www.dct.cleaning
KAMMER
Combo
InJet
®
388 CRRD
Combo
Reinigung von SCHABLONEN, RAKELN
Reinigung von PUMPRINT
Reinigung von LACKEREINIGUNG
Reinigung von LEITERPLATTEN
InJet
®
388 CRRD
MASCHINENKARTE
2
www.dct.cleaning

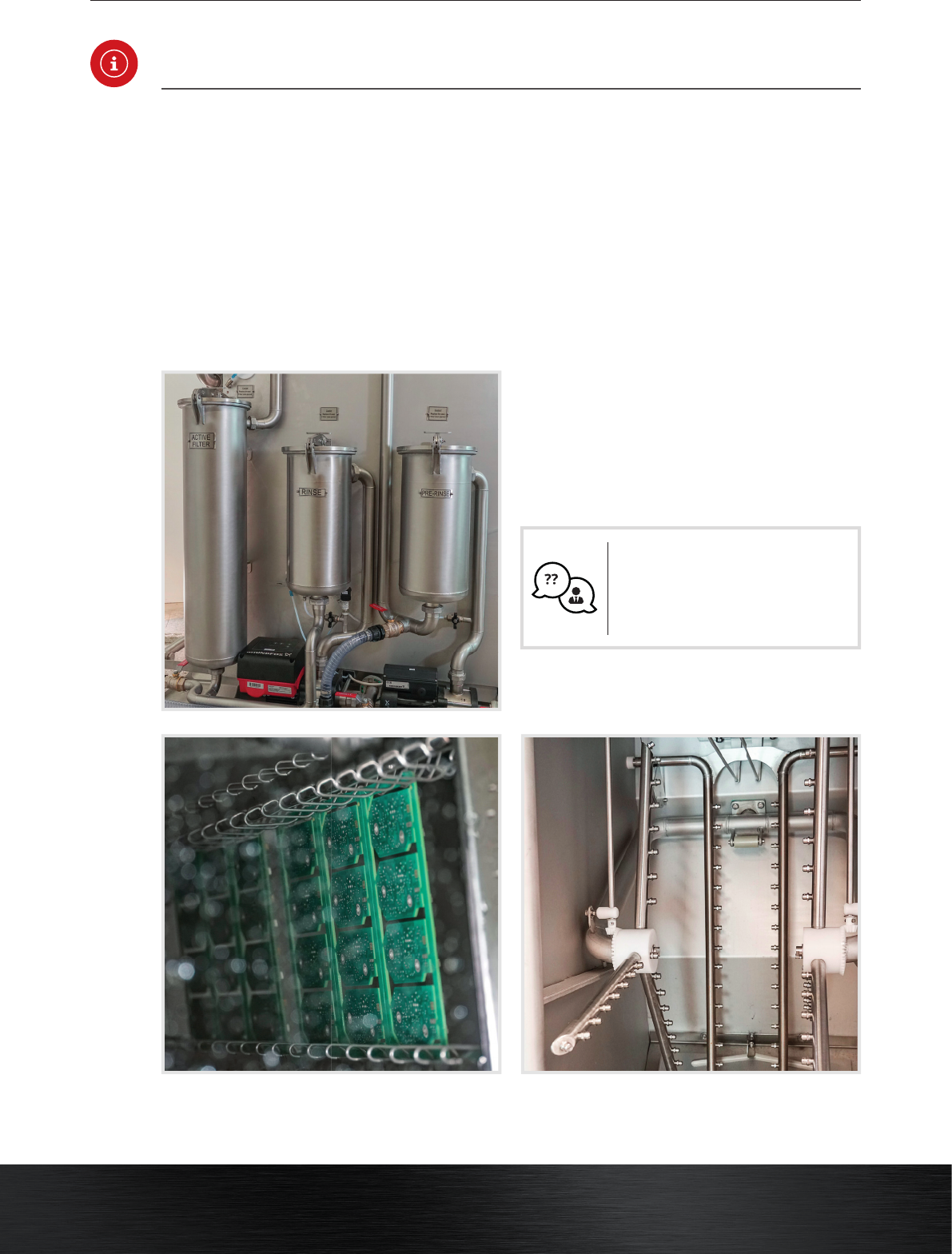

ALLGEMEINE INFORMATION
Die Reinigungssysteme der Serie InJet 388 stellen
eine einzigartige vertikale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Die vertikal installierte Spray-In-Air-Vorrichtung
minimiert den bei horizontalen Reinigern üblichen
Abschattungseff ekt und maximiert die Effi zienz des
Reinigungsprozesses, da die Reinigungs üssigkeit direkt
auf das gereinigte Bauteil gesprüht wird.
InJet
®
388 CRRD “Combo” mit 100 % geschlossenem
Kreislauf mit Verfahren zur Reinigung, Vorspülung,
Endspülung und Trocknung.
Alle Prozesse sind vollautomatisch und fi nden in einer
Prozesskammer statt.
Der InJet
®
388 CRRD „Combo“ wurde in erster Linie für
Präzisions-PCBA entwickelt.
Das Reinigungssystem kann zusammen mit PCBA
auch für die hochwertige Entfernung von Lötpasten
und SMT-Klebstoff en von Schablonen, PumPrints,
Rakeln und Fehldrucken oder den oben genannten
Reinigungsanwendungen eingesetzt werden.
Die Maschine kann auch zum Entfernen von ausgehärteten
konformen Beschichtungen verwendet werden.
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
InJet
®
388 CRRD
MASCHINENKARTE
3
www.dct.cleaning

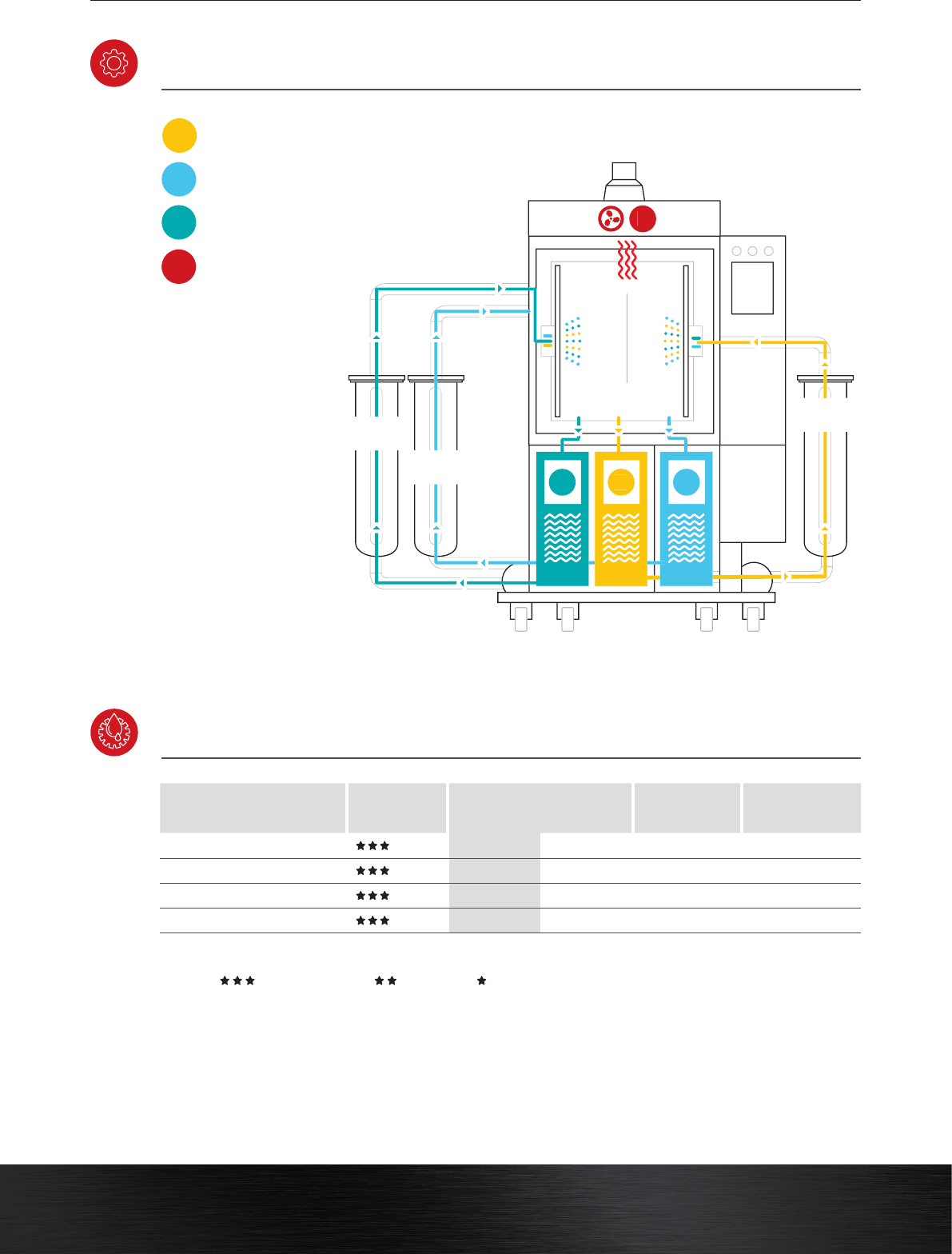

D
R
VORSP
VORSP
ŰLUNG
ŰLUNG
SP
Ű
L
UNG
REINIGUNG
C
R
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 18 min. 27
PumPrint
40 – 55°C 104 – 131 °F 18 min. 27
Lackereinigung
40 – 55°C 104 – 131 °F 60 min. 192 * /16 **
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 30 min. 384 *
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNUNG
R
D
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
