InJet
®
388 CRRD
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 1410 x 1390 x 2400mm 55.5 x 54,7 x 94,4 in
Gewicht 560 Kg 1235 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 900 l 237.75 gal
Max. Abmessungen von gewaschenen Teilen 190 x 800 x 760 mm 7,48 x 31,5 x 29,92 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
100 x 800 x 760 mm* 3,94 x 31,5 x 29,92 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Sprühdruck / 45°C / 113°F 2,2 Bar** 31.9 PSI
Bereichsdruck – Reinigung / 45°C / 113°F 0,9 – 2,8 Bar** 13 – 40,6 PSI
Bereichsdruck – Vorspülung / 45°C / 113°F 0,0 – 1,0 Bar** 0,0 – 14.50 PSI
Bereichsdruck – Spülung / 45°C / 113°F 0,0 – 0,5 Bar** 0,0 – 7,25 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 33 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 60 l 15.9 gal
* Luftmesser ist optionales Zubehör
** Die Werte können je nach Ausstattung variieren (Filter, Pumpen)

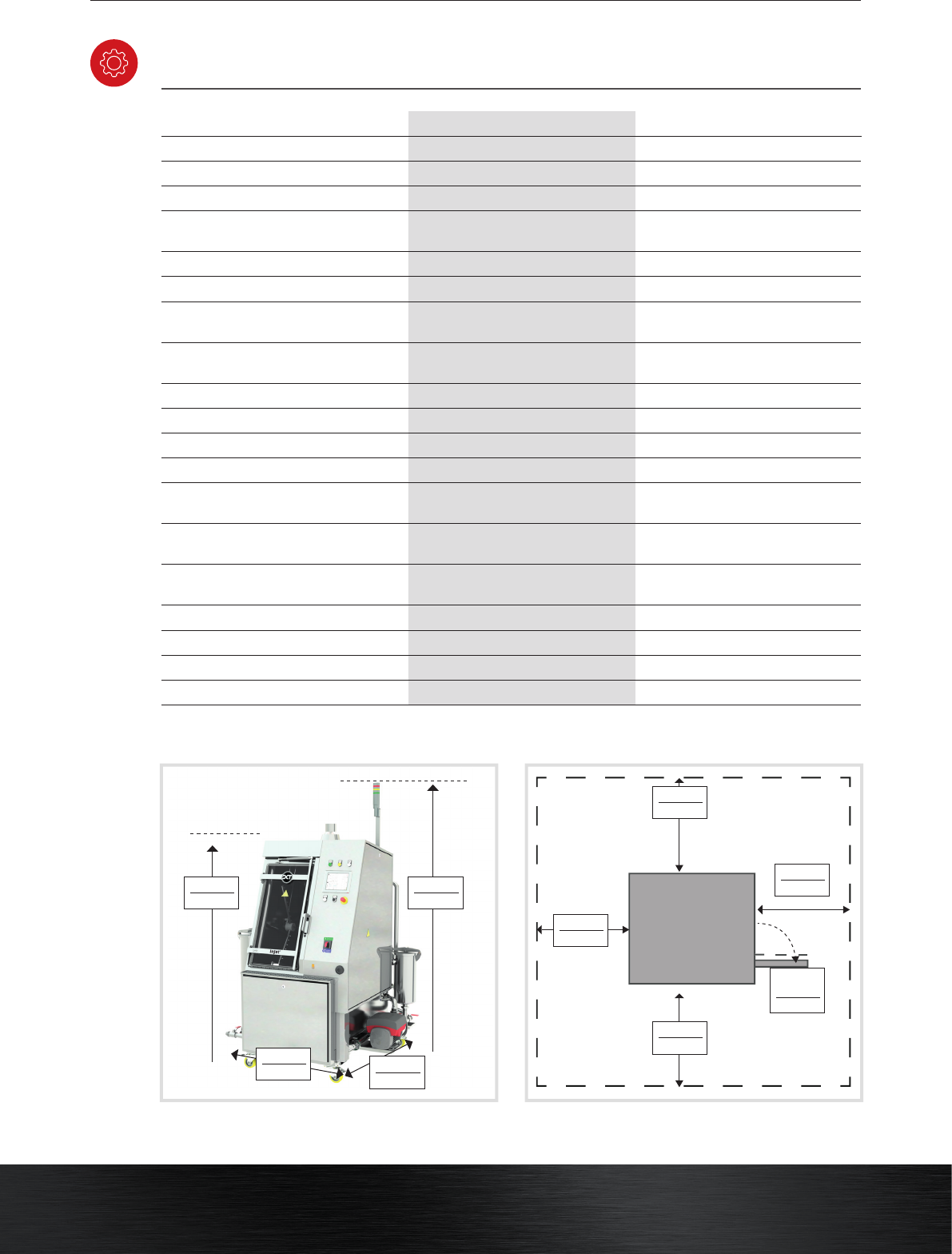

TECHNISCHE KENNDATEN
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
2400 mm
94.4 in
1850 mm
72.9 in
1390 mm
58.7 in
1410 mm
55.5 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
metrische Einheiten imperiale Einheiten
InJet
®
388 CRRD
MASCHINENKARTE
5
www.dct.cleaning
Speisung 400V, 32A, 50Hz* (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 13 kW 13 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65.25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 100 mm ID 3.94 in
Benötigte Absaugungskapazität 380 m
3
/h 13400 ft
3
/h
Mindest üssigkeit für den ersten START 3 x 50 l 3 x 13.2 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in

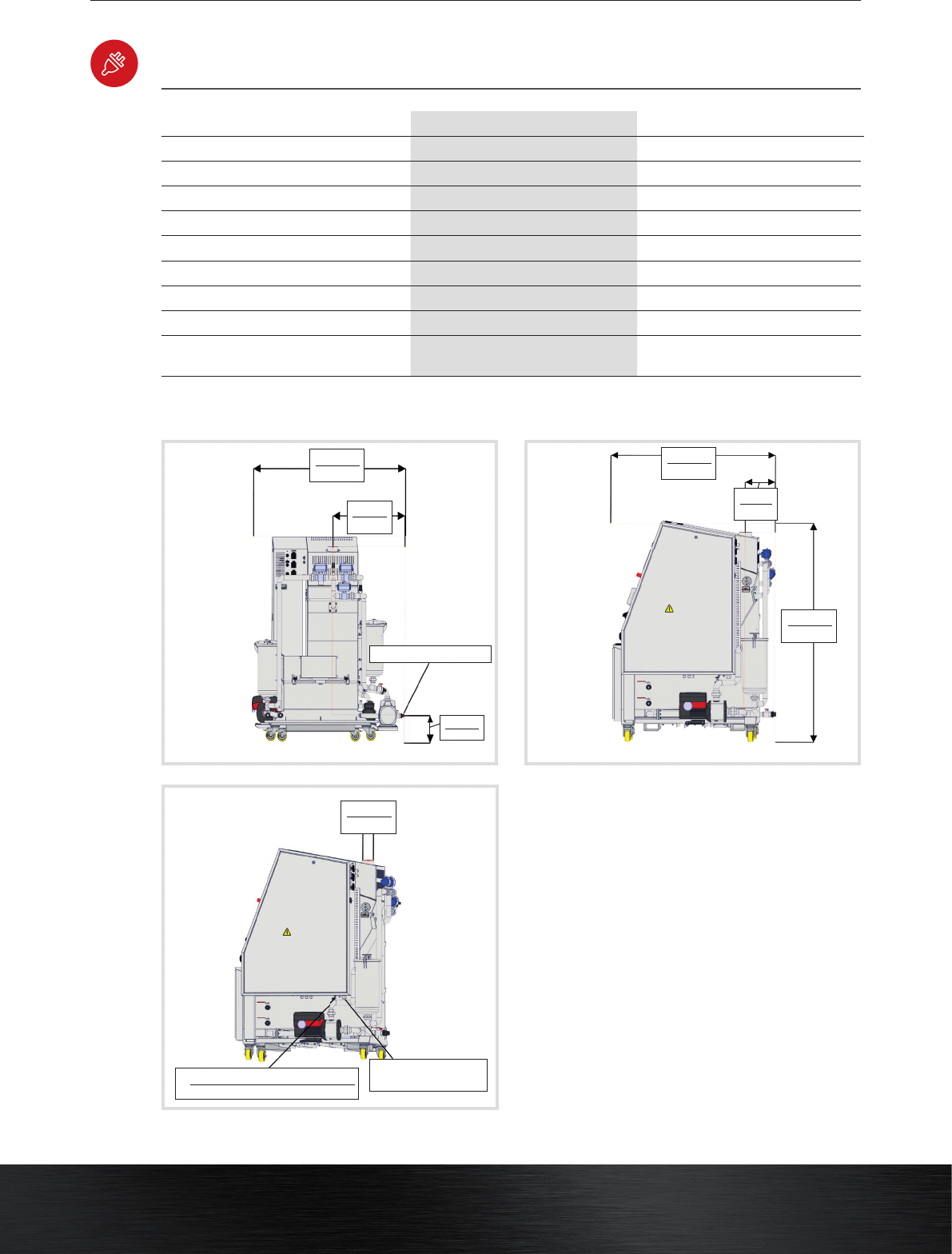

INSTALLATIONSANFORDERUNGEN
RÜCKANSICHT
RECHTE
ANSICHT
RECHTE
ANSICHT
1600 mm
63 in
Ø 100 mm
ID 3.94 in
1390 mm
54.7 in
1850 mm
72.8 in
760 mm
29.9 in
Abgabe von Flüssigkeiten G1“
Elektrische Eingangsleistung
400/230 V
Eingangsluftdruck Ø 10 mm, Ø 6 mm
Eingangsluftdruck ID 0.39 in, ID 0.24 in
245 mm
9.65 in
250 mm
9.84 in
metrische Einheiten imperiale Einheiten
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1
InJet
®
388 CRRD
MASCHINENKARTE
6
www.dct.cleaning
STANDARD-HARDWARE-AUSSTATTUNG
elektronische Überwachung des Flüssigkeitsdrucks
Elektronischer Prozesszykluszähler
3 Ebenen der Anmeldung – Operator, Wartung, Ingenieur
Sprühüssigkeitsdruck – kontinuierliche Messung
Standard-Software-Sprachmutation – CZ, ENG
Benachrichtigung über Flüssigkeits- und Filterwechsel – Zykluszählung
Möglichkeit von 5 Programmen – Einstellmöglichkeit
Intelligente Warnung – niedriger oder hoher Druck
Intelligente Warnung – niedriger Flüssigkeitsstand
STANDARD-SOFTWARE-AUSRÜSTUNG
1 Prozesskammer, voll automatische Lösung
100 % geschlossener Kreislauf
nicht kontrollierte Dreharme – 2 Arme – Reinigung
nicht kontrollierte Dreharme – 2 Arme – Spülung
Erhitzung von Reinigungs-, Spülungsüssigkeit
Mechanische Filtration
2 leistungsstarke Heißlüfter
Kaminklappe mit Ableiter
pneumatische Türverriegelung
Nothaltknopf
Absperrbare Laufräder
Ersatzteile (BASIS-KIT)
PLC + 8,4”
