Rev 2.00

维修调整要领书

6-1

危险

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

6 CAL块

6-1． CAL块基板组件的更换

1）拔掉插在基板里的扎线。

2）把 φ4 的空气软管①从空气吸取过滤器②中拆卸下来。

※ 请不要拧松皿形螺钉，只拆下 M3 带帽螺钉。

3）拆下 M3 带帽螺钉③两处，然后拆下 CAL 边保护罩④

｡

4）拆下 M3 带垫片螺钉⑤两处，然后从 CAL 边保护罩④

､

φ4 的空气软管①中拆下基板⑥

｡

这样的话

CAL 基板⑥就能取下来了。

5）基板更换后，请按照相反的顺序重新进行组装。

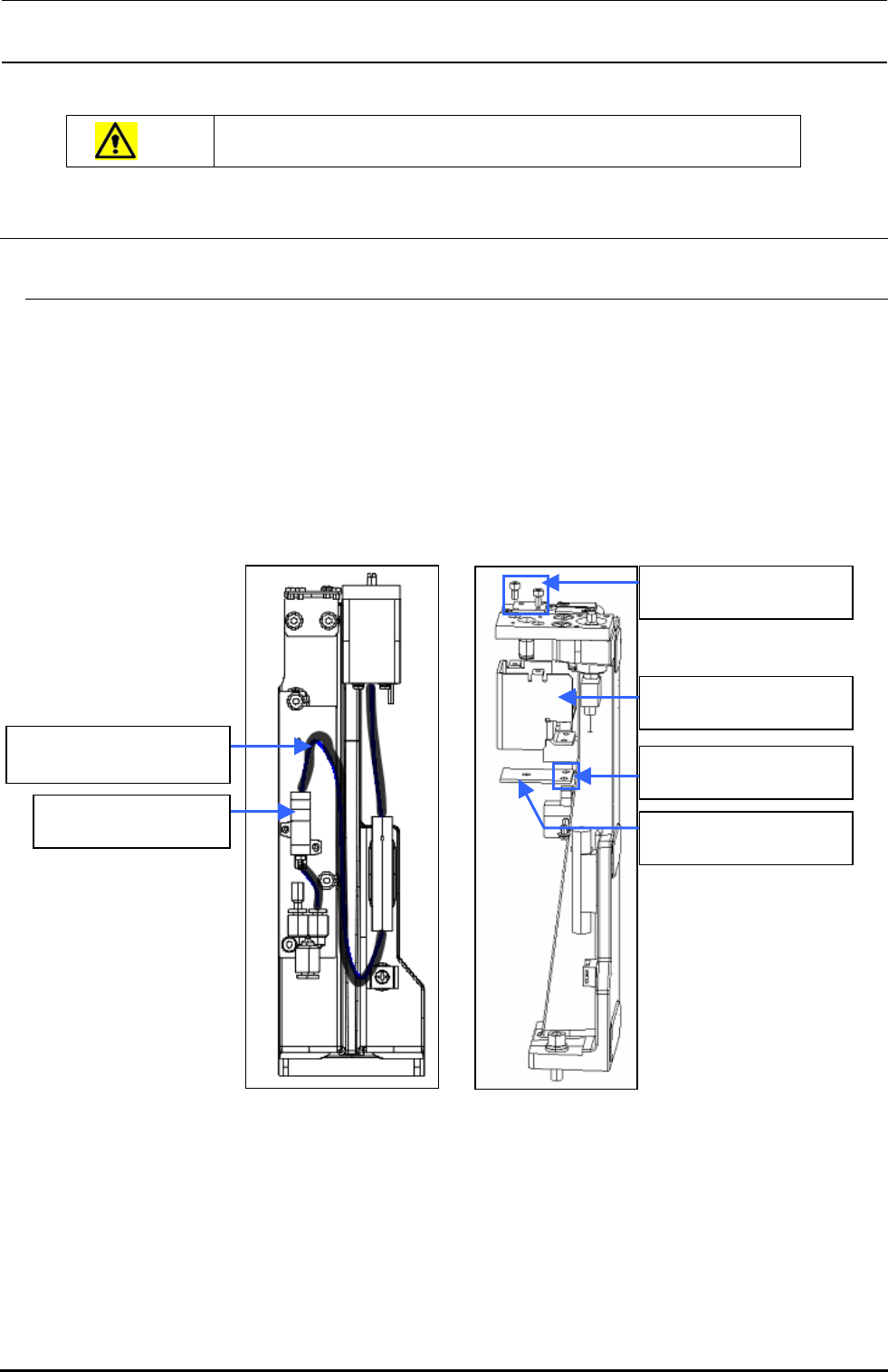

图 6-1-1 侧面图图 6-1-2 正面图

空气吸取过滤器②内的过滤器元件的更换在不切断空气供给的情况下也是可以的。

货号 PF901009000 产品名称 FILTER ELEMENT

①BT0400251EB

φ4的空气软管（黑）

②PF0100030A0

空气吸取过滤器

③SM6030602TN

内六角螺栓 M3×6

④L202E521000

CAL边保护罩

⑤SL4030691SC

带垫片螺钉 M3×6

⑥40007376

CALBLOCK基板组件

Rev 2.00

维修调整要领书

7-1

危险

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

7 ATC

当更换了 ATC 底座时，必须重新取得 MS 参数「ATC 偏差」。

（参照 3-9 项 MS参数）

7-1．气缸的更换

1）请关闭主体左下放的阀门。

2）卸下ＡＴＣ接头、六脚孔螺栓，再卸下气缸。（空气软管φ４也卸下。）

3）请将速度控制器换装到新的气缸上。

图 7-1-1 气缸的更换

4）请进行气缸杆部的固定位置调整。

在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整 ATC 气缸的

附属螺母和 ATC 接头。

此时，在 ATC 接头的螺丝部涂上锁定漆 242。

图 7-1-2 固定时调整位置

BT0400251EA

空气软管φ4

40042709

气缸

SM6040802TN

内六角螺栓 M4×8

E3528729000

ATC接头

ATC开启传感器组件

ATC关闭传感器组件

调整的要求是，当滑

板处于打开状态时，

滑板的圆弧与底座

的孔的中心相一致。

Rev 2.00

维修调整要领书

7-2

5）请调整传感器配件的位置。

OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。

CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。

6）请装配φ４空气软管。

请参照图 7-1-5，用空气软管（φ4）装配调速器和电磁阀。

图 7-1-5 空气配管和速度控制器的位置

7-2． ATC OPEN/CLOSE传感器的更换

1）卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。

2）请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。

3）请用束线箍把电缆线固定在固定底座上，安装传感器碰块。

7-3．速度控制器的调整

1）请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。

(大约是从旋钮全闭转动 2 圈半。)

2）调整后，应固定旋钮。

滑板的开闭时间请在手动控制画面上确认。

规格值滑板开闭时间…80±5msec

图 7-1-4 CLOSE 时

传感器

LED 点亮

传感器

碰块

图 7-1-3 OPEN 时

传感器

LED 熄灭

OPEN

传感器

碰块

图 7-1-6 OPEN/CLOSE 传感器

OPEN

传感器

传感器碰块

电磁阀

速度控制器

空气软管φ4
