Rev 2.00 维修调整要领书 10-1 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 10 SW 类 10-1 ． 按键开关的更换 图 10-1-1 正面操作面板的开关名称 图 10-1-2 背面操作面板的开关名称 在线 SW 起动 SW 伺服 SW 键盘变换 SW 原点复归 S W 停止 SW 单循环 SW 起动 SW 伺服 SW 键盘变换 SW 停止 SW 单循环 SW
Rev 2.00
维修调整要领书
9-10
<气缸具体零件的拆卸、更换方法>
1） 拧松排气阀压板、固定用 M3×L5 的圆头小螺钉。
2） 取下排气阀压板、排气阀倒挡器、排气阀。
图 9-4-14 取下盆头小螺钉
3） 拧松吸气阀压板、固定用 M3×L5 的圆头小螺钉。
4） 取下吸气阀压板、吸气阀倒挡器、排气阀。
图 9-4-15 取下盆头小螺钉
5） 拆下贴装头保护罩的垫圈，把贴装头保护罩清洗干净。洗干净后用气
吹，换上新的垫圈。
图 9-4-16 垫圈
6） 用棉纱布取清洗液，对汽缸整体进行好好地脱脂。
图 9-4-17 气缸 图 9-4-18 压板、耦合密封
※ 吸气阀和排气阀是同一零件。
7） 进行各消耗零件的更换，一边对照着标注一边按找相反的顺序进行安装。并且，用于固定贴装头盖
罩的 M6 螺钉请用 8N
・
m 的扭矩紧固。
垫圈
吸气阀防止干涉橡胶 耦合密封
吸气阀
※
排气阀
※
排气阀倒挡器 吸气阀倒挡器
Rev 2.00
维修调整要领书
10-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
10 SW类
10-1． 按键开关的更换

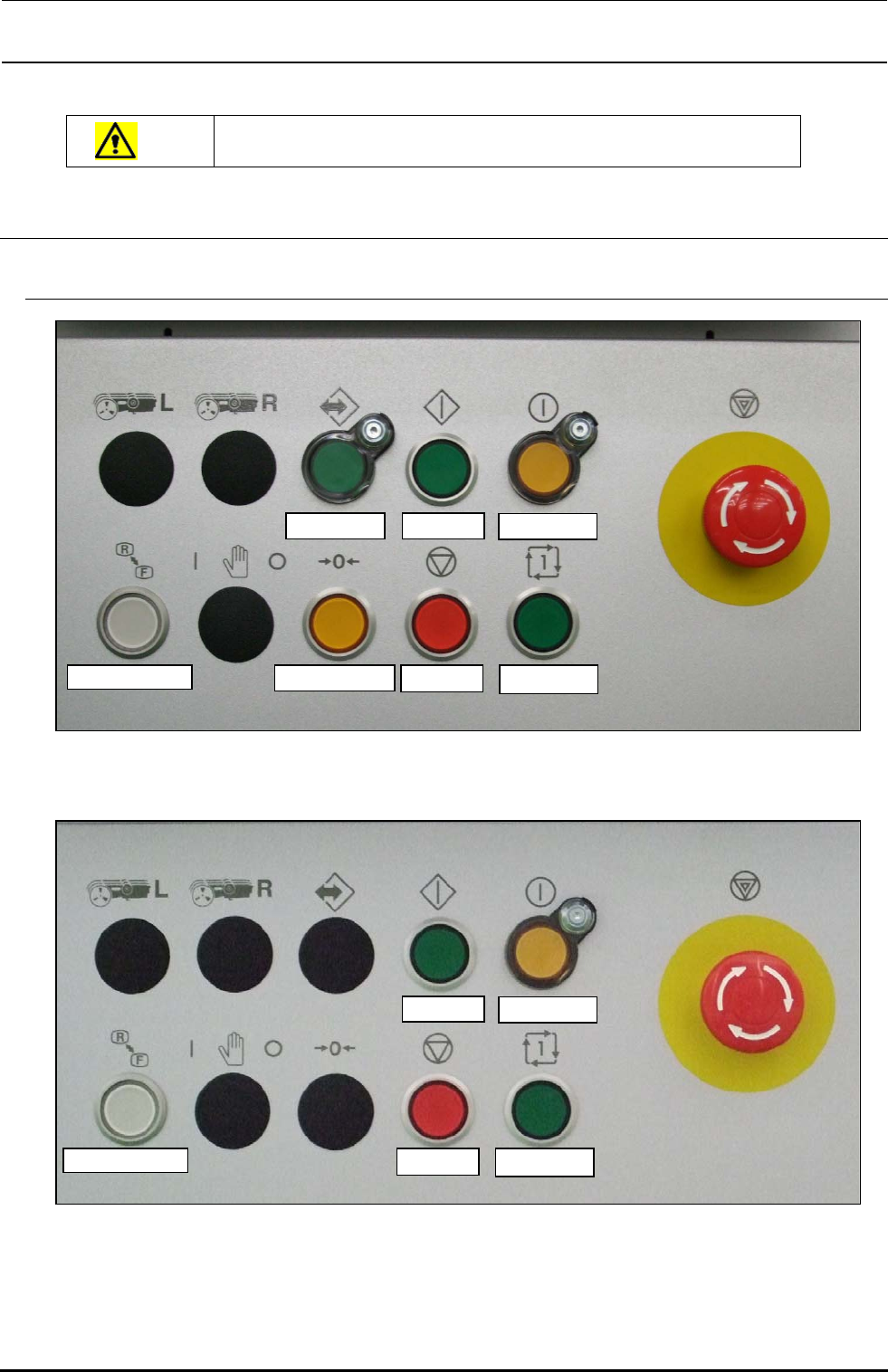

图 10-1-1 正面操作面板的开关名称
图 10-1-2 背面操作面板的开关名称
在线SW 起动SW
伺服SW
键盘变换SW 原点复归 SW 停止SW 单循环SW
起动SW
伺服SW
键盘变换SW 停止SW 单循环SW
Rev 2.00
维修调整要领书
10-2
1） 请拆下前、后侧的开关面板。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 拆卸开关时，要从保护罩的内侧开始一边用手按住开关上的垫片一边旋转，进行拆卸。
4） 安装时请按照相反的程序进行。
图 10-1-4 盖罩内侧 图 10-1-5 拆卸开关
※ 更换零件一览表记载在 13-9-3 章中。
10-2． 紧急停止开关的更换
1） 紧急停止开关，拆下前、后侧的①的旋钮，把开关从保护罩内侧拆卸下来。
2） 用螺丝刀卸下开关背面连接的线束，更换开关。
图 10-2-1 操作基板（
前側）
※ 更换零件一览表记载在 13-9-3 章中。
旋转
箱
操作盘
拔
槽
安装螺母
固定部件
边缘
旋转
①旋钮
