1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.4 Ändringsförteckning Programversion SR.407.xx Utgåva 0f1/2001 SE
16
1.4.1 Ändringsförteckning för utgåva 02/2000
1
1.4.2 Ändringsförteckning för utgåva 01/2001
1
Nytt eller ändrat kapitel/avsnitt
SIPLACE på World Wide Web (WWW) 1.1.1
Säkerhetsföreskrifter för streckkodsläsare för kretskort (tillval) 2.1.9
Säkerhetsföreskrifter för dockning och losskoppling av flyttbart kom-
ponentväxlingsbord
2.1.10
Säkerhetsföreskrifter för ändring av bordshöjd för komponentväx-
lingsbord
2.1.11
Säkerhetsföreskrifter för växlingsbart komponentbord 2.1.12
"Mode"-menyn (Drift) 3.3.2.1
Meny "Language" (Språk) 3.3.2.4
3 x 8 mm S-enhet 5.2.2
72 mm S-enhet (80F4) 5.2.11
Nytt eller ändrat kapitel/avsnitt
Tekniska data - bulleremission
1.8.4
Tekniska data - optisk kretskortsavkänningsenhet
1.14.3
Tekniska data - dubbeltransportör
1.15.3
Varningsskyltar på automaten
2.1.5
Extra varningsskyltar för NAFTA-området
2.1.6
Säkerhetsföreskrifter för bearbetning av kondensatorer baserade på
metallpulver
2.1.15
Översikt
5.1
Säkerhetsföreskrifter för bearbetning av kondensatorer baserade på
metallpulver
5.1.1
12 mm S-matare för kondensatorer baserade på metallpulver, ut-
förande C/D
5.2.4
12 mm S-matare för kondensatorer baserade på metallpulver, ut-
förande E
5.2.5
88mm S-enhet (80F4)
5.2.12

Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data
Programversion SR.407.xx Utgåva 0f1/2001 SE 1.5 Maskinbeskrivning
17
1.5 Maskinbeskrivning
1.5.1 Funktionsbeskrivning SIPLACE 80S-20
Placeringsautomaten har hög placeringskapacitet och är försedd med två portalaxlar. Varje portal
är försedd med ett optiskt avkänningssystem för kretskort och ett stjärnformat revolverhuvud med
12 segment. Revolverhuvudena (placeringshuvudena) är försedda med ett optiskt avkännings-
system för komponenter och plockar komponenterna från stationära matarenheter och placerar
dem på kretskort som är fixerade i kretskortstransportören. 1

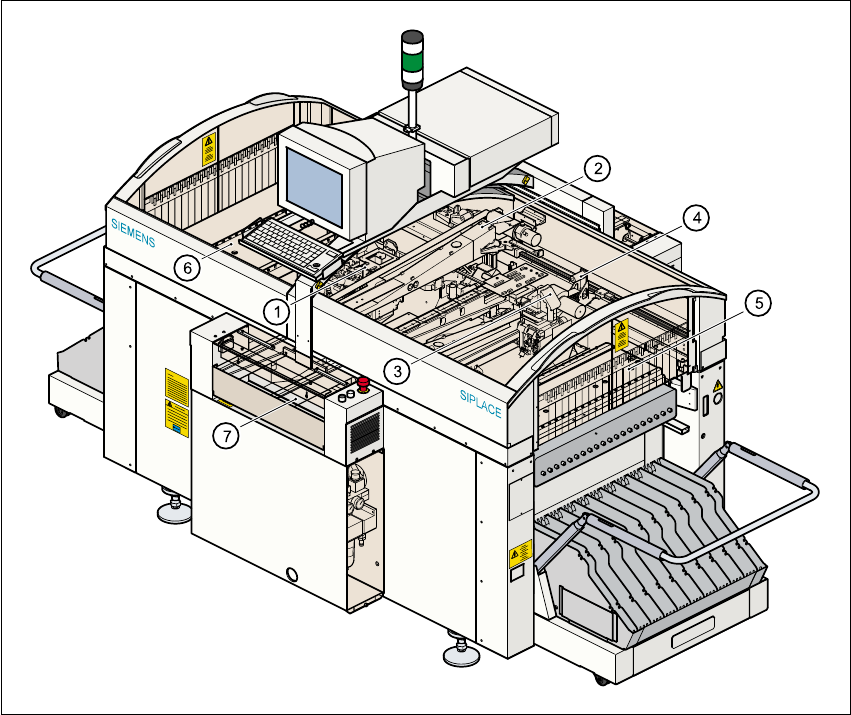

Bild 1.5 - 1 Översikt över automat SIPLACE 80S-20
(1) 12-segments revolverhuvud med komponentkamera (portal 1)
(2) Portal 1 med kretskortskamera
(3) 12-segments revolverhuvud med komponentkamera (portal 2)
(4) Portal 2 med kretskortskamera
(5) Stationär komponentberedning (station 1)
(6) Stationär komponentberedning (station 3)
(7) Kretskortstransportör (tillval dubbeltransportör)
1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.5 Maskinbeskrivning Programversion SR.407.xx Utgåva 0f1/2001 SE
18
Placeringsautomatens utformning 1
– med stationära matarenheter,
– med kretskort som ligger stilla vid placering,
– och positionerbara placeringshuvuden,
erbjuder väsentliga fördelar: 1
– Munstyckskonfigurationen kan t ex ändras, tack vare revolverhuvudena med 12 segment i
kombination med automatiska munstycksväxlare, för att medge anpassning till olika kompo-
nentstorlekar. Dessutom kan slag och placeringsföljd optimeras.
– Tack vare att matarenheterna är stationära kan även mycket små komponenter plockas.
– Komponenterna kan inte glida på kretskortet under placering (vilket ofta är fallet när kretskortet
rör sig) eftersom kretskortet ligger stilla.
– Dessutom erhålls mycket hög lägesnoggrannhet för komponenter och kretskort med hjälp av
avancerade optiska centreringssystem (visionssystem).
– Påfyllning av komponenter och skarvning av band kan ske under gång.
– Förberedda komponentväxlingsbord medger snabb ändring av automatens uppsättning utan
längre stillestånd.
