1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.6 Linjekonceptet Programversion SR.407.xx Utgåva 0f1/2001 SE
24
1.6 Linjekonceptet
1.6.1 Översikt
Automaten kan kombineras med in- och utmatningsstationer, screentryckmaskiner, lödugnar och
andra placeringsautomater i SIPLACE-serien HS-50, S-20, F
4
, F5/F
5
HM, och limningstation SI-
PLACE G. Samtliga SIPLACE-enheter styrs via en UNIX-styrdator. Med hjälp av lämpliga gräns-
snitt kan systemet kopplas upp mot ett övergripande datasystem. 1
1.6.2 Tekniska data - linjekoncept
1
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE 80 S-23 HM eller SIPLACE 80 F
4
med 12-segments
revolverhuvud 1
**) SIPLACE 80 F
4
/F
5
/F
5
HM 1
1
1
System SIPLACE monteringslinjer
Enheter SIPLACE HS-50 / SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
HM
Kringutrustning In-/utmatningsstationer
Screentryckmaskiner
Lödugnar
Kontrollstationer etc
Komponentdimensioner Från 0402 * till 55 mm x 55 mm **
Kretskortstransportör Automatisk breddjustering
Kretskortsformat 50 mm x 50 mm till 460 mm x 460 mm
Monteringskapacitet Beroende av hur enheterna kombineras
Utrymmesbehov 4 m² / SIPLACE 80-enhet
7,5 m² / SIPLACE HS-50-enhet
Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data
Programversion SR.407.xx Utgåva 0f1/2001 SE 1.7 El- och tryckluftsanslutningar
25
1.7 El- och tryckluftsanslutningar
1

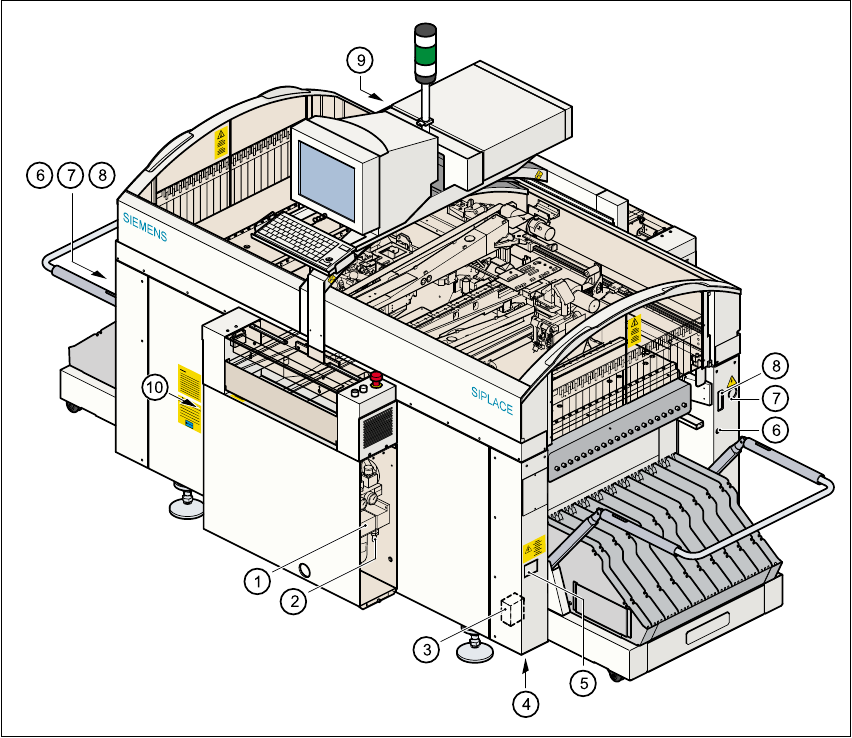

Bild 1.7 - 1 Anslutningspunkter för el och tryckluft på automaten
(1) Tryckluftsaggregat
(2) Anslutning för tryckluftsmatningsslang
(3) Nätspänningsfilter Z1
(4) Genomföring för nätkabel
(5) Serviceuttag
(6) Tryckluftsanslutning för komponentväxlingsbord
(7) Anslutning för spänningsmatning till komponentväxlingsbord
(8) Kommunikationsanslutning för komponentväxlingsbord
(9) Nätverksanslutning i styrenhet
(10) Huvudströmbrytare
1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.7 El- och tryckluftsanslutningar Programversion SR.407.xx Utgåva 0f1/2001 SE
26
FARA
Automaten matas med 3 x 400 V resp 3 x 208 V (USA-version) ± 5 %, 50/60 Hz nätspänning. De-
lar av anläggningen är strömförande med livsfarlig spänning - även när huvudströmbrytaren är
frånslagen. Felaktigt handhavande av automaten kan därför leda till dödsfall eller allvarliga
kroppsskador samt omfattande materiella skador. 1
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 1
