KJJ/KJH-1011
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 90990-09J004 SCREW, FLAT HEAD 18 E
39
2 90990-17J013 O-RING 5 E
40
3 90990-17J027 O-RING 9 E
41
4 KGR-M71M4-00 PLATE, MESH 9 E
42
5 90990-17J014 O-RING 5 E
43
6
90200-02J065 O-RING 5 E
44
7 KGR-M71M3-00
LEAF SPRING
4
E
45
8 90990-08J016
SCREW, PAN HEAD
4
E
46
9 KGS-M714W-03
PLATE, SPRING
4
E
47
10 90200-02J025 O-RING 7 48
11 90200-02J038 O-RING 2 49
12 KM5-M7174-F0 FILTER CAP 1 50
13 K46-M8527-C0 FILTER (SZ65111) 1 51
14 90990-17J008 O-RING 1 52
15 53
16 54
17 55
18
56
19
57
20
58
21 59
22 60
23 61
24 62
25 63
26 64
27 65
28 66
29 67
30 68
31 69
32 70
33 71
34 72
35 73
36 74
37 75
38 76
16
1
Head Accessories
Head Accessories (YS88)
KJJ/KJH-1201
17
1

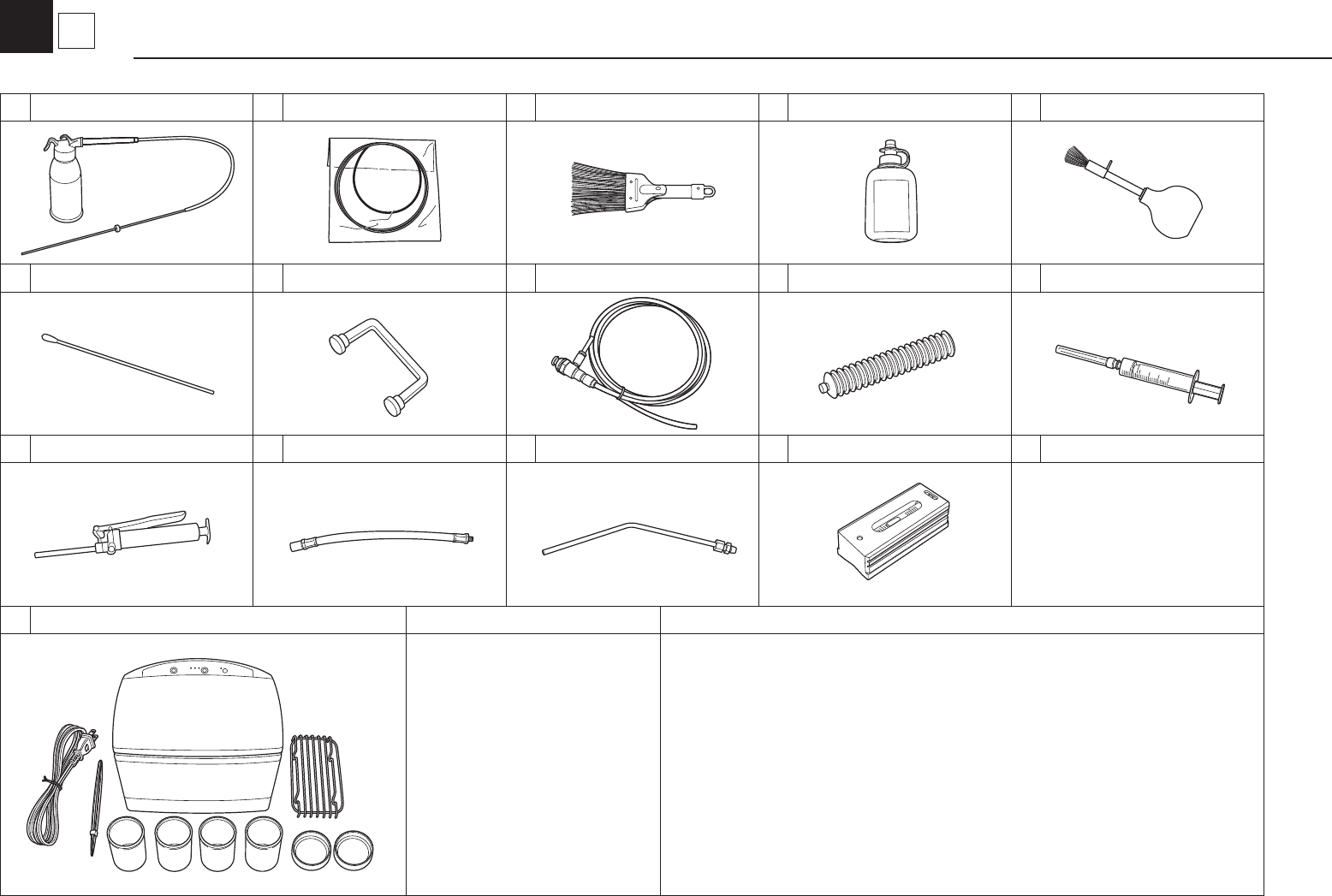

Tools
Tools
1 2 3 4 5
6 7 8 9 10
11 12 13 14
15
KV8-M8860-00 KV8-M8883-A0 KV7-M8880-20 KGA-M3801-00 KGA-M3803-00
KV8-M8881-A0 KU4-M8590-00 K48-M3856-00 KV8-M8870-00
K48-M3852-01 K48-M3857-00 K48-M3854-00 KV7-M3823-00
KV7-M8890-00
KGA-M3802-00
KJJ/KJH-1201
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Uses No. Part No. Part Name Uses
1 KV8-M8860-00 CLEANING KIT
39
2 KV8-M8883-A0 NEEDLE ASSY 40
3 KV7-M8880-20 BRUSH, FEEDER 41
4 KGA-M3801-00 CLEANER, LENS 42
5 KGA-M3803-00 BLOWER 43
6 KGA-M3802-00 SWAB 44
7 KV8-M8881-A0 NEEDLE CLEANER ASSY 45
8
KU4-M8590-00
AIR BLOW TOOL 46
9 K48-M3856-00
GREASE PACK 47
10
KV8-M8870-00 SYRYNGE OIL
48
11 K48-M3852-01 GREASE GUN for Cartlidge(NSK) 49
12 K48-M3857-00 GREASE NOZZLE 50
13 K48-M3854-00 GREASE NOZZLE 51
14 KV7-M3823-00 FLAT LEVEL 0.1mm/m
Adjust the machine in the horizontal position
52
15 KV7-M8890-00 ULTRAS. CLEANER SET For nozzle cleaning 53
16
54
17
55
18 56
19 57
20 58
21 59
22 60
23 61
24 62
25 63
26 64
27 65
28 66
29 67
30 68
31 69
32 70
33 71
34
72
35 73
36 74
37 75
38 76
17
1
Tools
Tools
