- 7 -
4. ELECTRIC APPARATUS COMPONENTS
電装関係
３
４
２
５
７
８
６
１０
９
１１
１
１０
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-91343 TR1RB ELECTRIC ASM
ＴＲ１ＲＢ 電装組
1
2 E9601-723-0A0 Y MOTOR ASM
Ｙモータ組
(1)
3 E9002-723-0A0 CONFIRMATION RAMP ASM.
状態確認ランプ組
(1)
4 E9003-723-0A0 SUPPLY COMPLETION BUTTON ASM.
補給完了ボタン組
(1)
5 E9004-723-0A0 DOOR SWITCH ASM.
ドアスイッチ組
(1)
6 HD-0005700-0A SENSOR
フォトセンサ
(1)
7 400-34285 IT SOLENOID ASM
ＩＴソレノイド組
(1)
8 400-93038 TR1EB PCB ASM
ＴＲ１ＥＢ基板組
(1)
9 401-91342 TR1RB I/F ASM
ＴＲ１ＲＢ インターフェイス組
(1)
10 HD-0017000-00 SENSOR
フォトインタラプタ
(2)
11 HX-0066900-00 GROMMET
グロメット
(0.03)
- 9 -

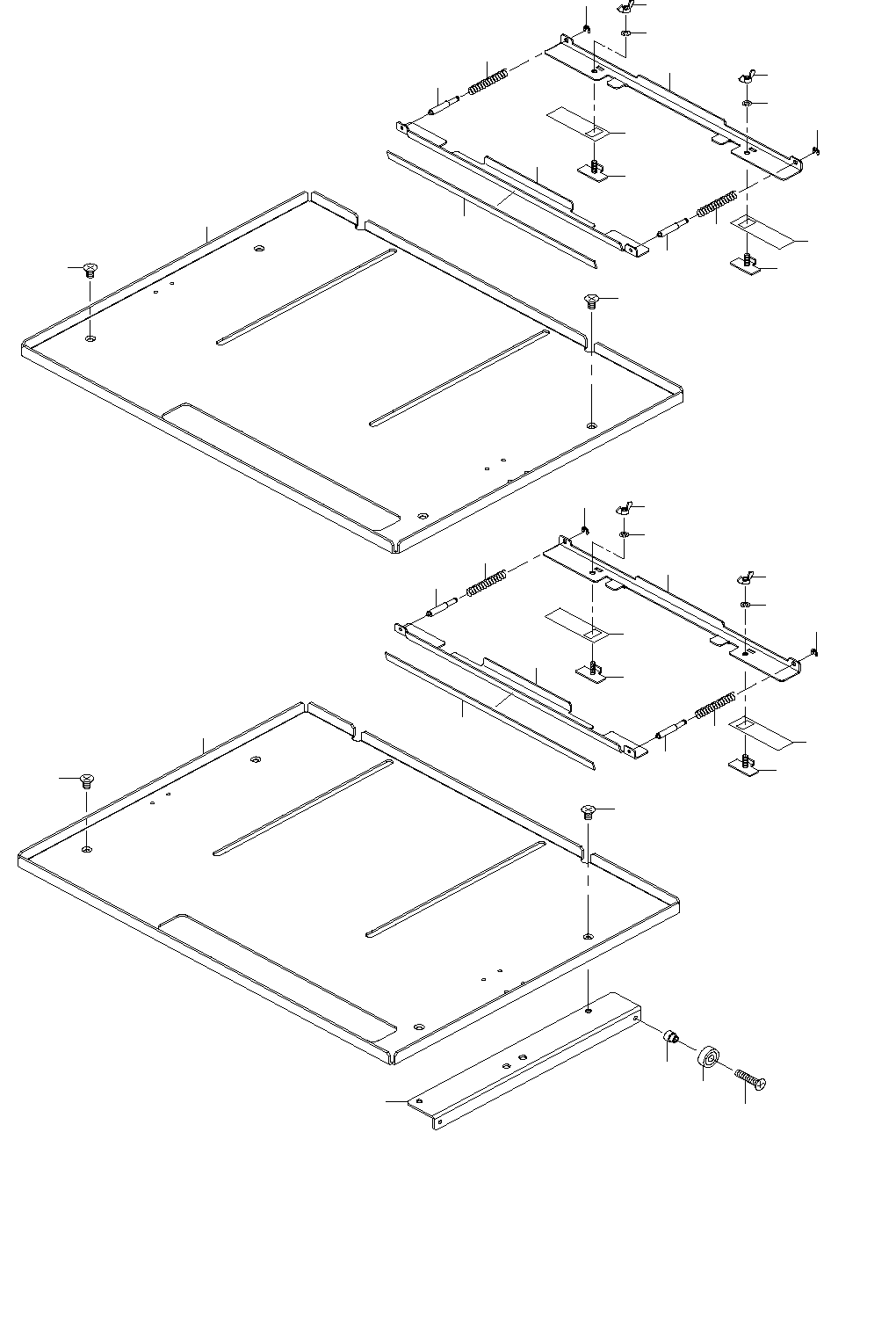

5. TOP PLATE COMPONENTS
トッププレート関係
１
３
４
５
６
７
６
７
１１
１２
８
１０
８
１２
１０
９
９
１１
２
２
１８
１８
２７
２５
２５
２６
２８
２４
２６
２４
２８
２７
２３
２２
２３
２２
２１
２０
１９
１７
１３
１４
１６
１５
