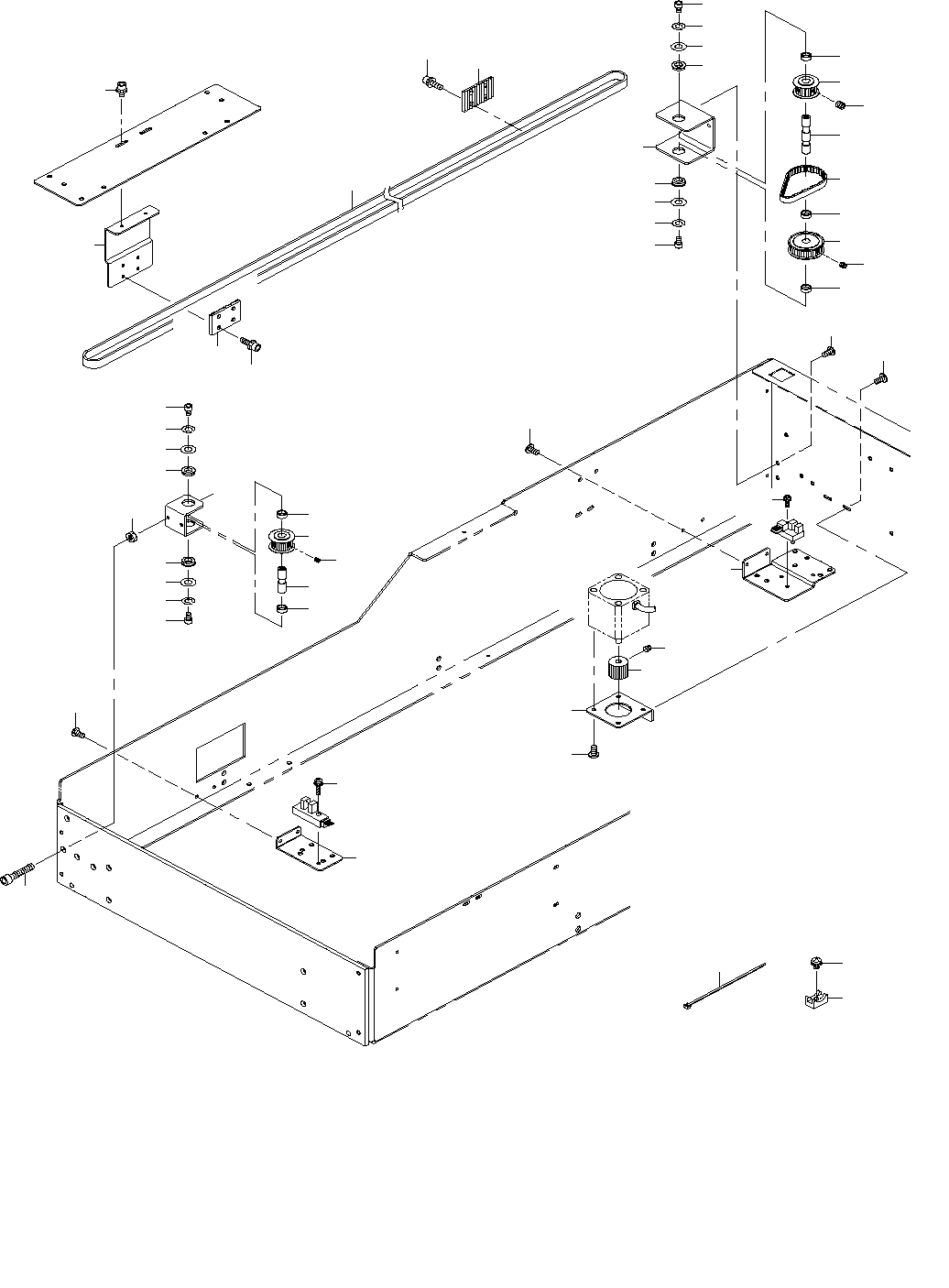

3. DRIVING UNIT COMPONENTS
駆動ユニット関係
２３
２１
２２
８
３５
１３
１４
１１
１２
１０
１０
１０
１５
９
９
３２
３２
３４
３３
３４
３３
２７
２８
２９
２９
３０
３１
３１
１８
１６
１７
１８
１６
１７
２５
２６
２０
３
３６
２４
４
７
１９
２
１
５
６
３８
３９
３７
４０
４５
４４
４１
４３
４２
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1310-723-000 BELT STOPPER 3GT-9
ベルト押さえ
1
2 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
3 E1309-723-000 BELT CONNECTOR
ベルトコネクタ
1
4 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
5 E1310-723-000 BELT STOPPER 3GT-9
ベルト押さえ
1
6 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
7 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
3
8 E1303-723-000 SLOWDOWN PULLEY BR
減速プーリブラケット
1
9 SB-1070004-00 BEARING
ころがり軸受
2
10 E1306-723-000 P SPACER
Ｐ スペーサ
3
11 E3035-715-000 THETA MOTOR PULLEY
θモータプーリ
1
12 E2211-524-000 SCREW
ダブル ポイント セット ＳＣ
4
13 401-91547 REDUCTION_PULLEY
リダクションプーリ
1
14 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
2
15 E1307-723-000 PULLEY SHAFT
搬送プーリシャフト
1
16 WP-0430801-SC WASHER M4
平座金 Ｍ４
2
17 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
2
18 SM-6040602-TN SCREW
六角穴ボルト
2
19 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
2
20 E1301-723-000 MOTER BRACKET
モータブラケット
1
21 401-91548 Y_MOTOR_PULLEY
Ｙモータプーリ
1
22 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
1
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
24 E1311-723-000 T PULLEY BR
Ｔ プーリブラケット
1
25 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
2
26 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
27 E3035-715-000 THETA MOTOR PULLEY
θモータプーリ
1
28 E2211-524-000 SCREW
ダブルポイントセットＳＣ
2
29 E1306-723-000 P SPACER
Ｐ スペーサ
2
30 E1312-723-000 T PULLEY SHAFT
Ｔ プーリシャフト
1
31 SB-1070004-00 BEARING
ころがり軸受
2
32 SM-6040602-TN SCREW
六角穴ボルト
2
33 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
2
34 WP-0430801-SC WASHER M4
平座金 Ｍ４
2
35 401-91549 BELT_195_1_5GT_6
ベルト１９５＿１＿５ＧＴ＿６
1
36 E1308-723-000 BELT
搬送ベルト
1
37 401-94850 ORG SENSOR BR
ＯＲＧセンサブラケット
1
38 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
2
39 SL-4031081-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
1
40 EA-9500B01-00 CABLE BAND
束線バンド
10
41 401-94852 LIMIT_SENSOR_BR
リミットセンサＢＲ
1
42 HX-0029400-00 FIXED BASE
固定ベース
1
43 SL-4030581-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
1
44 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
2
45 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
2
