InJet ® 388 TWIN CRD Sausage dog MASCHINENKARTE 4 www.dct.cleaning TECHNISCHE KENNDATEN 600 mm 23.6 in 600 mm 23.6 in 600 mm 23.6 in 600 mm 23.6 in open door 450 mm 17.7 in open door 450 mm 17.7 in Abmessung ( B x L x H)…
InJet
®
388 TWIN CRD Sausage dog
MASCHINENKARTE
3
www.dct.cleaning
C
R
C
REINIGUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 18 min. 48
PumPrint
40 – 55°C 104 – 131 °F 18 min. 48
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 30 min. 768 *
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
InJet
®
388 TWIN CRD Sausage dog
MASCHINENKARTE
4
www.dct.cleaning
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
open door
450 mm
17.7 in
Abmessung ( B x L x H) 1200 x 2500 x 2150* mm 47.2 x 98.4 x 84,6* in
Gewicht 750 kg 1653 lbs
Ø Energieaufwand auf 1 Zyklus 1,54 kWh 1.54 kWh
Verbrauch an Reinigungs üssigkeit
auf 1 Zyklus
0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 1 l / 5 Bar 0.26 gal / 72.5 PSI
Max. Abmessungen von gewaschenen
Teilen
100 x 810 x 740 mm 3.93 x 31.89 x 29.13 in
Austauschbarer mechanischer
Reinigungsfi lter und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Zulässiger Druck in zugehörigen Kreisen
Reinigen: 1,5 – 2,8 Bar,
Spülen: 1: 0,1 – 2 Bar
Reinigen: 27.76 – 40.61 PSI,
Spülen: 4.35 – 21.76 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ touchscreen PLC + 8.4“ touchscreen
Volumen der Speichertanks 80 l 21 gal
* Maximale Abmessungen im Betriebszustand
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
1830 mm
72 in
2500 mm
98.4 in
1200 mm
47.2 in
2150 mm
84.6 in
InJet
®
388 TWIN CRD Sausage dog
MASCHINENKARTE
5
www.dct.cleaning

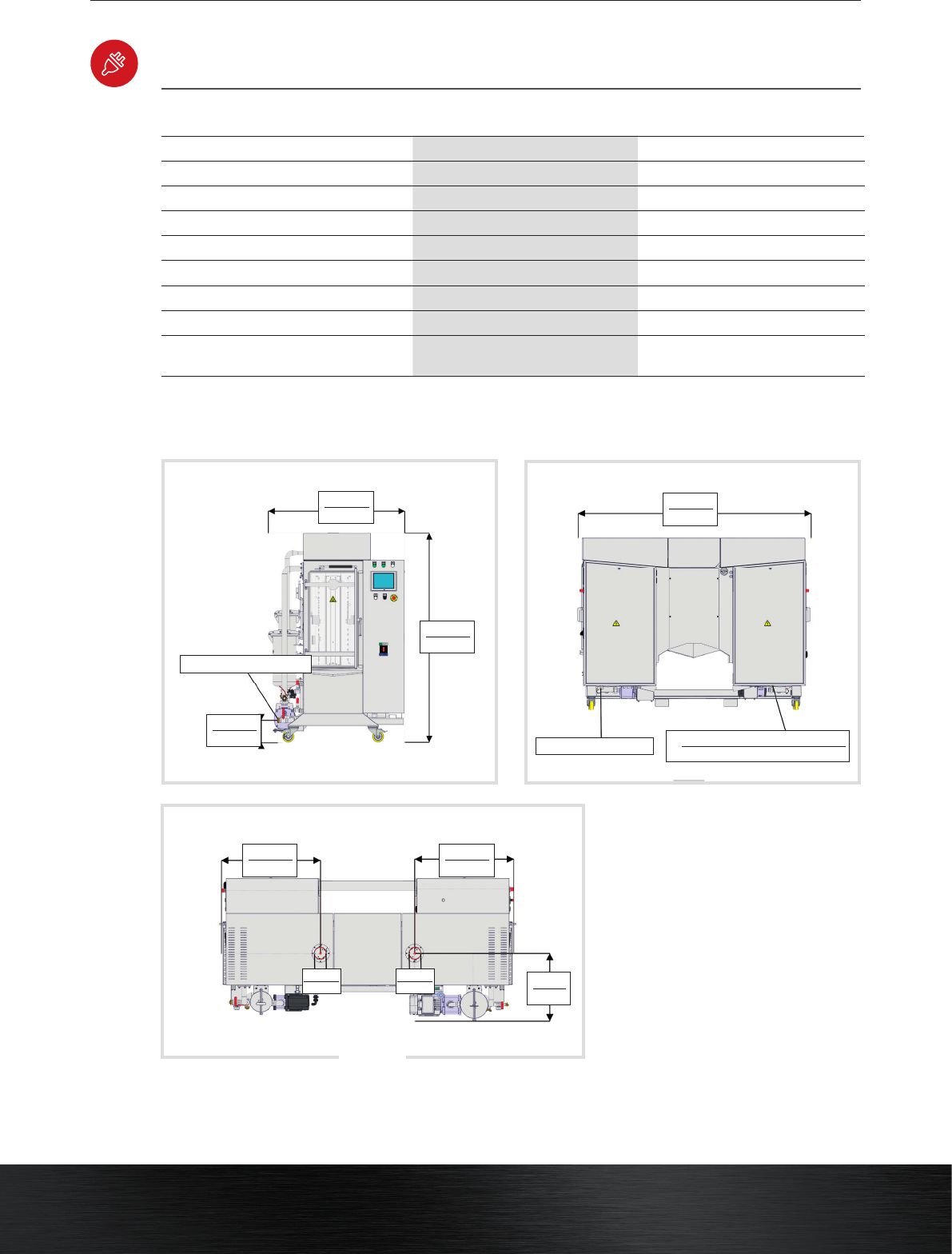

INSTALLATIONSANFORDERUNGEN
RECHTS
ANSICHT
1200 mm
47.2 in
2500 mm
98.4 in
1830 mm
72 in
Abgabe von Flüssigkeiten G1“
Elektrische Eingangsleistung
Eingangsluftdruck Ø 10 mm, Ø 6 mm
Eingangsluftdruck ID 0.39 in, ID 0.24 in
825 mm
32.5 in
825 mm
32.5 in
570 mm
22.4 in
Ø 100 mm
ID 3.94 in
Ø 100 mm
ID 3.94 in
195 mm
7.68 in
Speisung 400V, 32A, 50Hz (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 16 kW 16 kW
Druckluftanschluss Schlauch Ø 6 mm und Ø 10 mm Schlauch ID 0.24 in und ID 0.39 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65.25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr 2 x Ø 100 mm 2 x ID 3.94 in
Benötigte Absaugungskapazität 580 m
3
/h 20450 ft
3
/h
Mindest üssigkeit für den ersten START 2 x 75 l 2 x 19.8 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1
metrische Einheiten imperiale Einheiten
RÜCKANSICHT
OBEN
ANSICHT
