Samsung Component Plac er SM310 Maintenance Refer ence  操作 T e aching Box ，最大限度把 Front 和 Rear X Frame Ass’y 移动到中心，以防 Front 和 Rear 的 H ead Ass embly 发生相互干扰。 2-2

第2章.  日常检查

2-1

2.1.

检查 Nozzle 末端是否因冲撞发生变形、偏磨损或破裂(Crack)。或者确认吸嘴的

内部是否被污物 (锡膏等)堵塞。

用手按一下喷嘴，检查是否生硬。

推荐清洗液，气枪，喷嘴用润滑油，喷射用吸管，内径贯通用销，或小刷，空

气喷射器，干净布块，酒精，2mm L 扳手

使用清洗液清洗 Nozzle 内部后，手按感觉过紧时，注入吸嘴用润滑脂，如有变

形、磨损或破裂的请更换为新件。

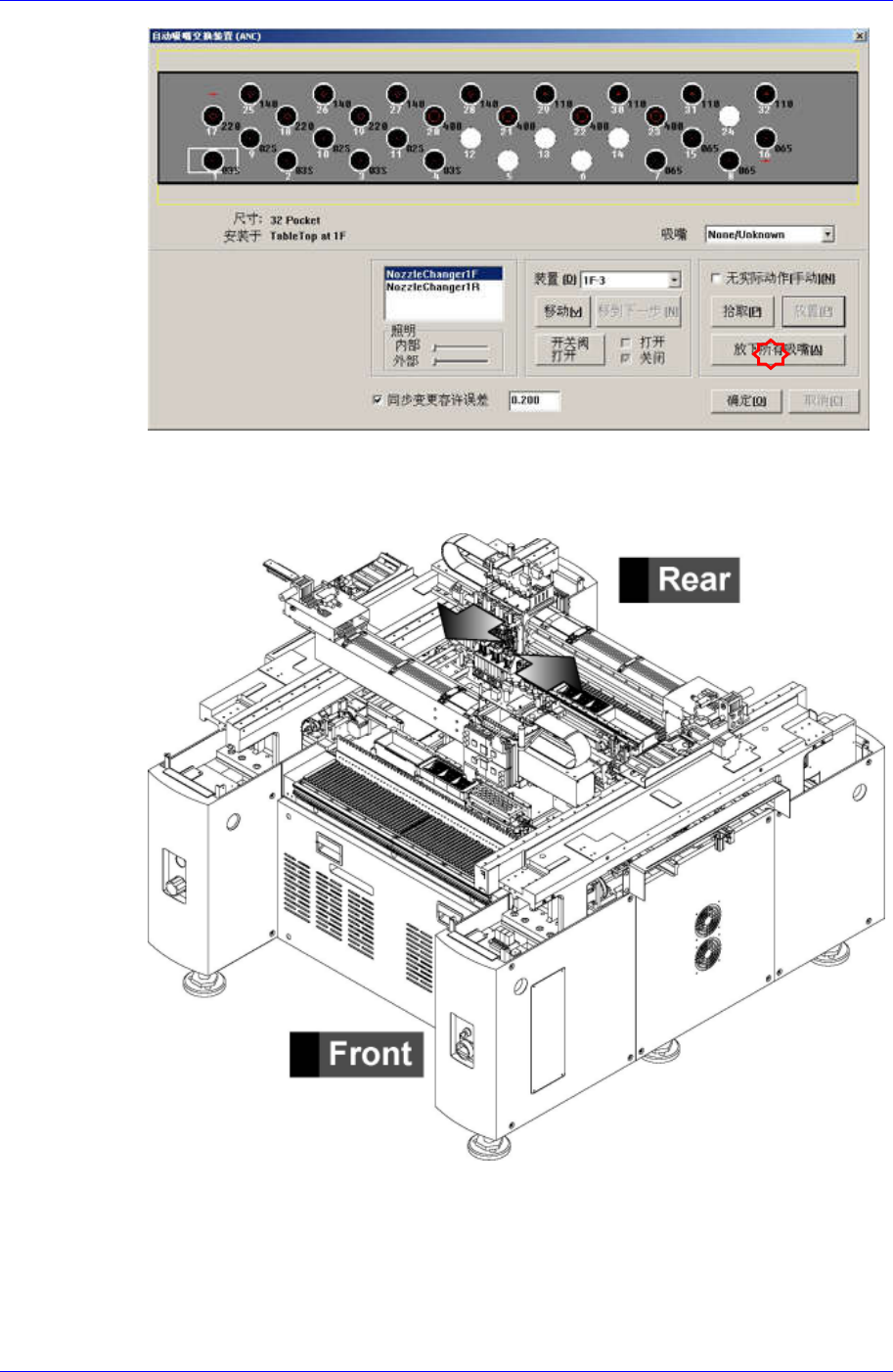

利用‘Put All Nozzle’命令把附着在 Head Assembly 的 Spindle 上的吸嘴移动

ANC。

Samsung Component Placer SM310 Maintenance Reference

操作 Teaching Box，最大限度把 Front 和 Rear X Frame Ass’y 移动到中心，以

防 Front 和 Rear 的 Head Assembly 发生相互干扰。

2-2

2-3

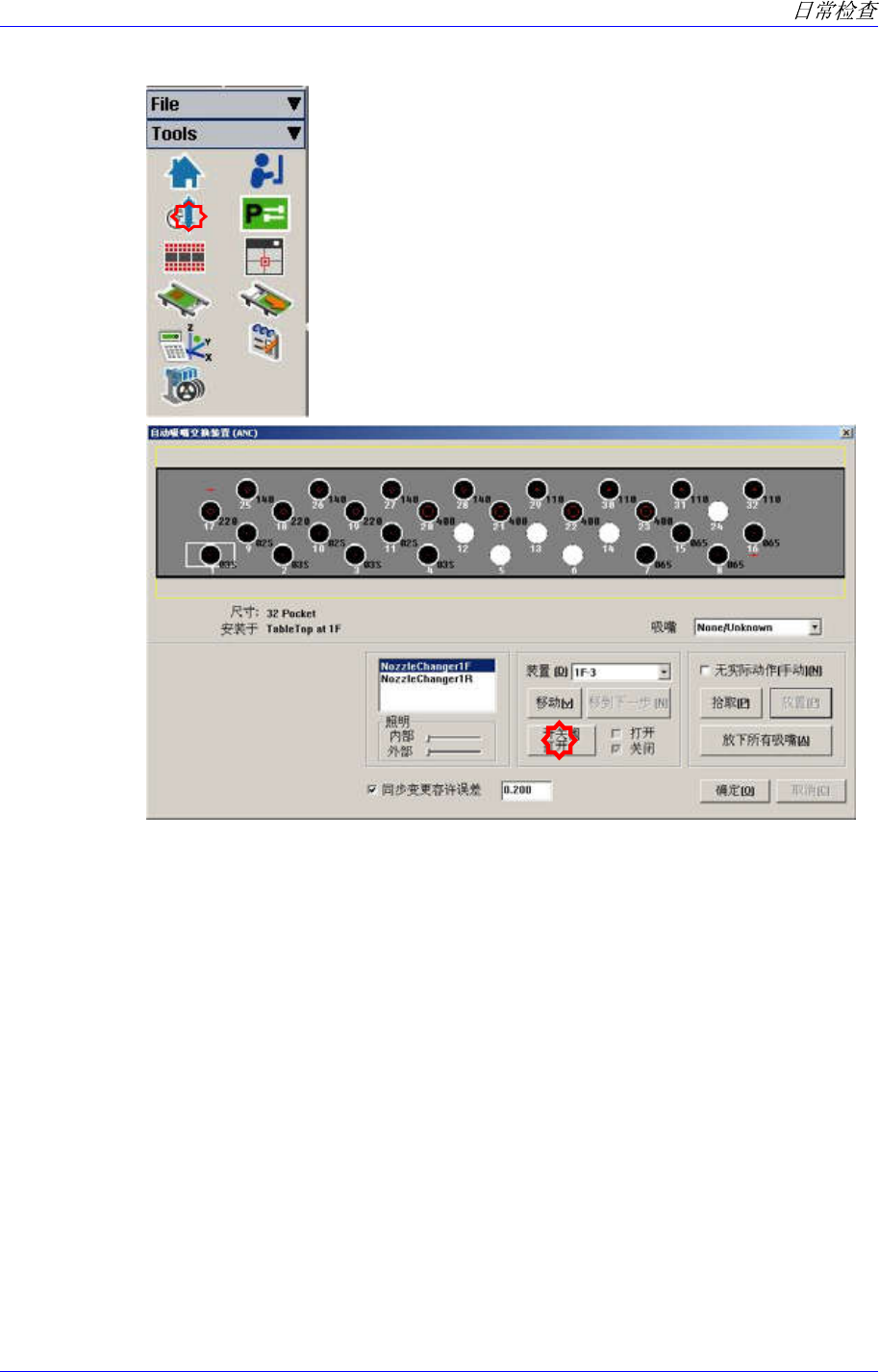

 开 ANC 的 Shutter。打
