Samsung Component Placer SM310 Maintenan ce Refer ence 2-10 单击 Teachi ng Box 的 “Motor Fr ee” 键后，单击正面操作面板的 “Stop” 与 “Reset” 键。检验时，必须 关闭电动机的电源。 请肉眼确认 feeder base 和固定槽上有无污质 。 使 用 提 供的 刷 子 或 小 刷子 除 去 喂 料 器底 座 上 面 和 喂料 …
2-9
2.2.
肉眼检查喂料器底座上面是否有晶片或异物。
如果在粘有贴片或污质的状态下喂料器插入到喂料器底座，喂料器会夹在喂料器槽
，导致贴（卸）装不便。它们将在设置喂料器时扭曲元件的吸附点并造成吸附错误
。
请确认喂料器槽（Slot）和固定槽（Slot）是否发生磨损。
贴装进行方向
贴片或污质引起的非正
常贴装状态
A: 喂料器安装前状态, B: 贴片或污质引起的非正常贴装状态, C: 喂料器正常安
按 Teaching Box 的 Motor Free 键，使装备处于 Free 状态。
装状态
Samsung Component Placer SM310 Maintenance Reference
2-10
单击 Teaching Box 的“Motor Free”键后，单击正面操作面板的
“Stop” 与“Reset”键。检验时，必须关闭电动机的电源。
请肉眼确认 feeder base 和固定槽上有无污质。
使用提供的刷子或小刷子除去喂料器底座上面和喂料器槽（Slot）的贴片或污
质。
请肉眼确认 feeder base 偏磨损与否。
未进行肉眼检查或扫除喂料器底座上面和喂料器Slot状态下，
将喂料器安装在喂料器底座时，可能会带来喂料器安装、卸装
不便。
不要强制安装喂料器，喂料器卸装后，肉眼检查喂料器底座必
要时请进行扫除。

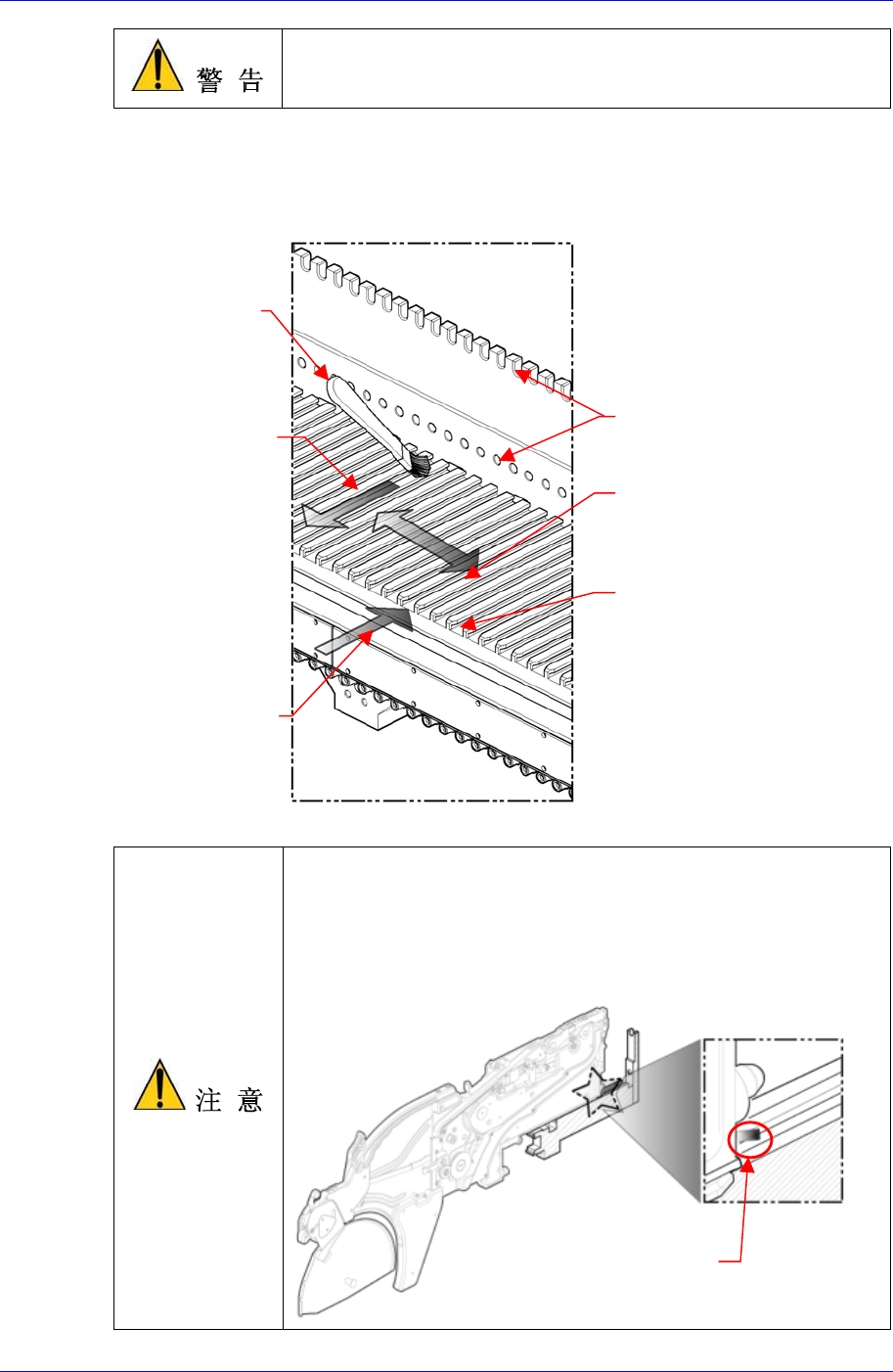

刷子的清扫方向
喂料器插入方向
喂料器 slot
固定 Slot
刷子或小刷子
喂料器底座上面
污质或贴片夹入状态
2-11
2.3. LSO
2.3.1. 玻璃盖
认 Stage Camera 盖是否粘有污质。 它们会在 Camera 识别元件时造成
请肉眼确
错误
<部件正常识别状态> <被灰尘或污质污染状态>
请运行设备，每天确认 Stage Camera 的识别状态。
操作 Teaching box，最大限度把 Front X Frame Ass’y 移动到后面，以防 Front
和 Rear 的 Head Assembly 发生相互干扰。
