EJM9DC-SF-01C0 1-01 NPM-W X/WXS 各种压力表 元件用完显示灯 各部位 名称 外观图 / 操作单元 1-6-1 -1 触摸屏 ( 前侧 ) 触摸屏 ( 后侧 ) 外观图 1-6-1 安全盖 元件用完显示灯 灭灯 : 正 常自动运转中 亮灯 : 元件用完 闪烁 : 元 件用完提示
EJM9DC-SF-01C00-00
NPM-WX/WXS
产品标牌
SD卡的种类
1-5-2
■密码软盘 (工程师)
各模式的密码变更时使用。
●设定密码时需要密码软盘。请注意保管以防遗失。
●如有遗失请与本公司联络。
■参数光盘
保存生产数据、机器参数等情况时使用。
产品名称 (Model ID)、表示序列编号 (Serial No.) 的产品标牌，粘贴在下图位置。
在部，有相应数值。
NPM-WX
NM-EJM9D
NPM-WXS
NM-EJM2E
EJM9DC-SF-01C01-01
NPM-WX/WXS
各种压力表
元件用完显示灯
各部位
名称
外观图/操作单元
1-6-1-1
触摸屏 (前侧)
触摸屏 (后侧)
外观图
1-6-1
安全盖
元件用完显示灯
灭灯: 正常自动运转中
亮灯: 元件用完
闪烁: 元件用完提示
EJM9DC-SF-01C01-01
NPM-WX/WXS
1-6-1-2

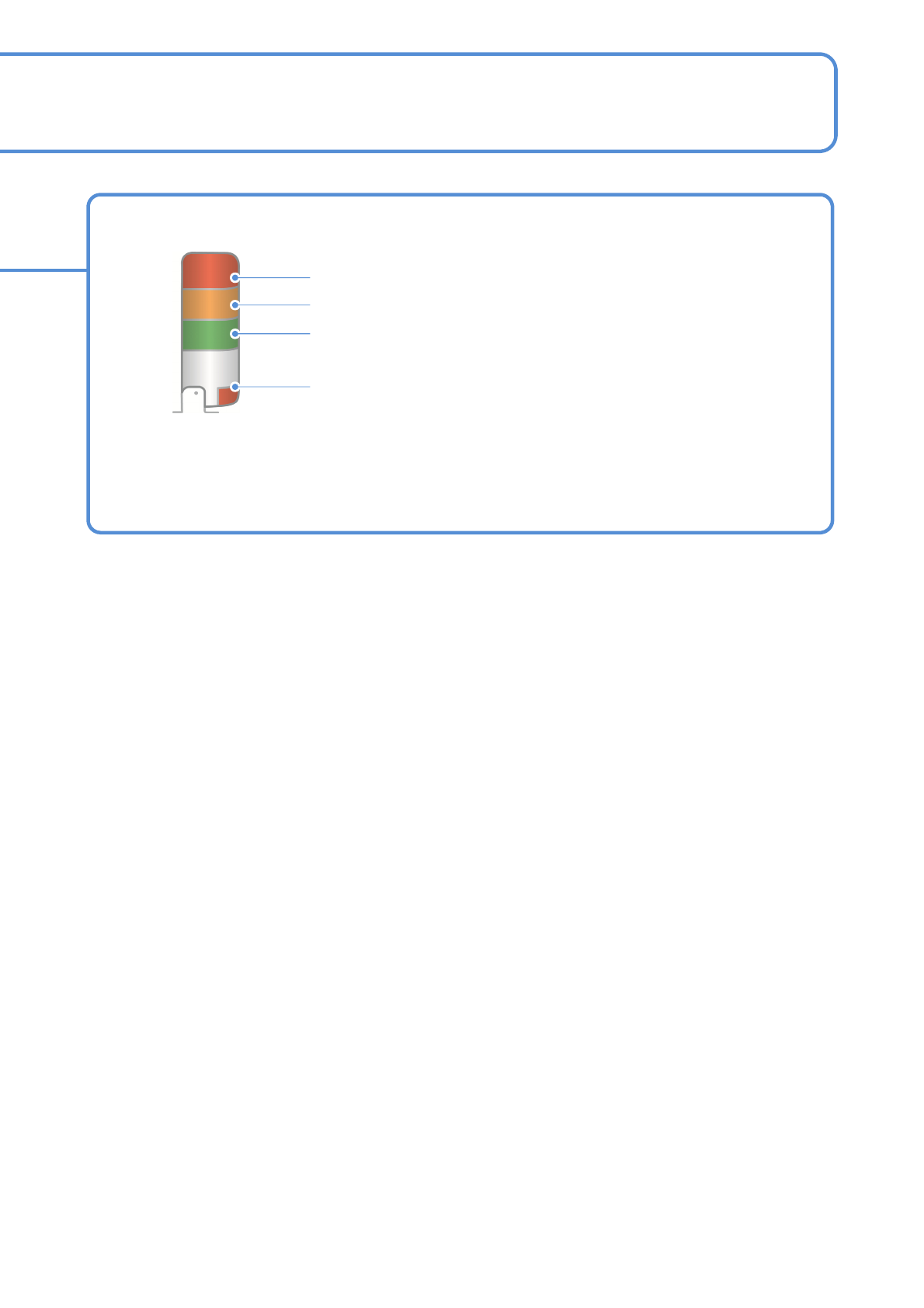

信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。
(→『工程师手册』P.13-1-3)
●亮灯的确认请参阅以下资料。
(→『工程师手册』P.13-1-3)
●设备出厂时是横放，设置时可以调整角度。
