9) 替换
对指定元件的全部内容，以及“元件数据”的“附加信息”、“扩展”、“检查”各项，可以用
指定的条件统一替换。
① 设置条件
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。

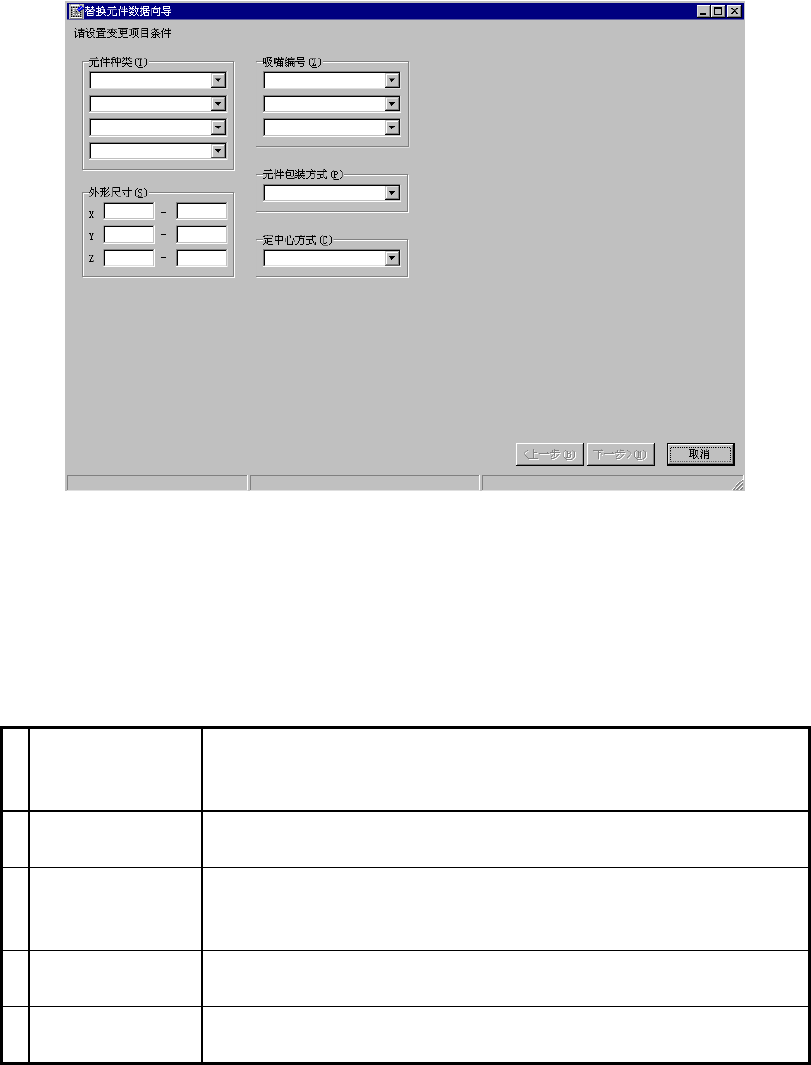

图 4-5-1-1-7 替换元件数据向导 条件设定画面
设定替换对象的元件条件，单击“下一步”。
可设定的条件如下。
表 4-5-1-1 设置条件 设置项目
1 元件种类
元件种类最多可指定 4 种。当指定多种元件时，所指定的所有的
元件均为指定对象。
1 个也不输入时，所有元件种类均为设定对象。
2 外形尺寸
分别指定元件的纵、横、高的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
3 吸嘴编号
最多可指定 3 种吸取时使用的吸嘴编号。
指定多种元件时，所指定的所有的元件均为设定对象。
1 个也不输入时，所有的吸嘴均为置换对象。
4 元件包装方式
指定元件的包装方式。不指定时，所有包装形式的元件均为设定
对象。
5 定中心方式
指定元件的定中心方式。
不指定时，所有定中心方式的元件均为设定对象。
第1部 基本篇 第4章 制作生产程序
4-138
② 设定替换值
(1) 显示元件数据附加信息标签画面。
请输入需要变更的数据，单击“下一步”。
图 4-5-1-1-8 替换设定画面(1)
(2) 显示元件数据检查标签画面。
输入需要变更的元件数据，单击“下一步”。
图 4-5-1-1-9 替换设定画面(2)
第1部 基本篇 第4章 制作生产程序
4-139
(3) 显示元件数据扩展设定标签的内容。
分别对各数据输入需要变更的值，单击“下一步”。
图 4-5-1-1-10 替换设定画面(3)
