- 21 -

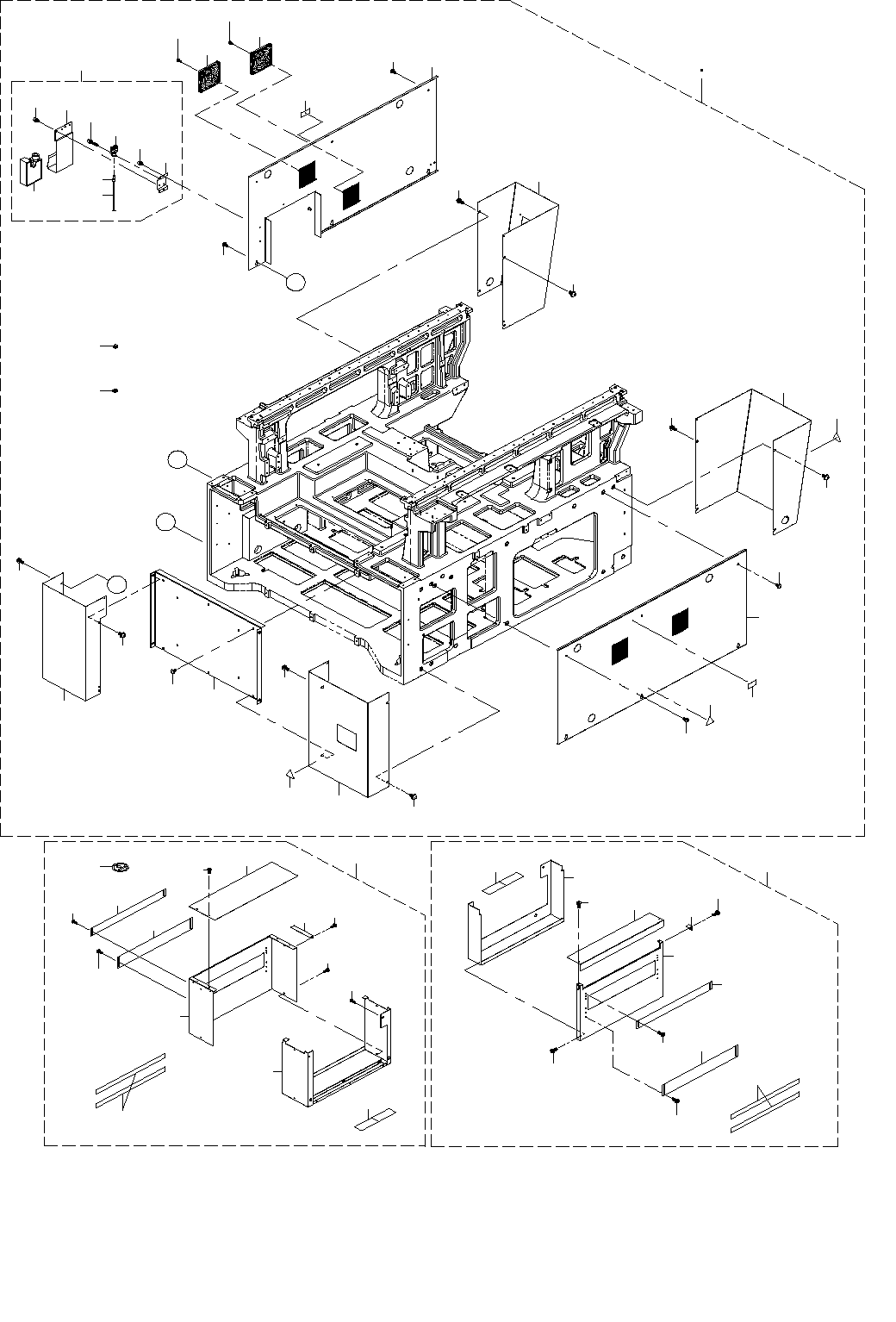

11.COVER COMPONENTS (5)
カバー関係（５）
１２
６
２４
１２
１２
１０
１３
１４
１３
１ ２
１３
４
２６
５
２６
Ａ
１２
１１
Ｂ
Ｂ
３
１５
２２
２３
１７
２１
２０
１６
１９
１９
１８
１２
Ａ
７
８
８
７
９
１４
３３
３３
３３
３３
３３
３２
３１
３３
３０
２８
２９
３７
３４
４５
４６
４０
４４
４４
４３
４４
４７
３９
４４
３８
４２
３６
３５
２７
４４
４１
２５
２６
２６
２６
２６
２６
２６
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06670 COVER_BOTTOM_ASM
カバーボトム組
1
2
#01
402-06676 COVER_BOTTOM_ASM_EN
カバーボトム組＿ＥＮ
1
3 402-06546 COVER_FBL_J1
カバーＦＢＬ＿Ｊ１
(1)
4 402-06545 COVER_RBR_J1
カバーＲＢＲ＿Ｊ１
(1)
5 402-06617 COVER_RBL_J1
カバーＲＢＬ＿Ｊ１
(1)
6 402-06548 COVER_SBL_J1
カバーＳＢＬ＿Ｊ１
(1)
7 HM-0010100-10 FAN MOTOR
フィルター
(2)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(2)
10 402-06547 COVER_SBR_J1
カバーＳＢＲ＿Ｊ１
(1)
11 402-06549 COVER_BC_J1
カバーＢＣ＿Ｊ１
(2)
12 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(24)
13 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(5)
14 168-70206 GRAVITY SEAL
荷重中心シール
(4)
15 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
16 400-16815 DRAIN TANK
ドレインタンク
(1)
17 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
18 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
20 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
21 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
22 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
23 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
24 402-06544 COVER_FBR_J1
カバーＦＢＲ＿Ｊ１
(1)
25
#01
400-98347 RETAINING WASHER M6
リテーニングワッシャ Ｍ６
(12)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(16)
27
#01
402-06679 CONVEYOR_COVER_L_ASM
搬送カバーＬ組
1
28 402-06594 CONV_UPPER_COVER_L
搬送アッパーカバーＬ
(1)
29 402-06595 CONV_SIDE_COVER_L
搬送サイドカバーＬ
(1)
30 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(1)
31 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
32 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
33 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
34 400-01490 TAPE
テープ
(1.5)
35 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
36 E5721-729-000 LABEL
荷重禁止シール
(1)
37 402-06593 CONV_COVER_L
搬送カバーＬ
(1)
38
#01
402-06680 CONVEYOR_COVER_R_ASM
搬送カバーＲ組
1
39 402-06592 CONV_UPPER_COVER_R
搬送アッパーカバーＲ
(1)
40 401-47168 CONVEYOR_SIDE_COVER_L
搬送サイド＿カバー＿Ｌ
(1)
41 401-47170 CONVEYOR_COVER_STOPPER
搬送カバー＿ストッパー
(1)
42 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
43 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
45 400-01490 TAPE
テープ
(2)
46 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
47 402-06591 CONV_COVER_R
搬送カバーＲ
(1)
- 23 -
12.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
Ｃ
Ｂ
２
１
２５
１８
１２
２１
１０
８
４３
５１
５２
２３
２２
Ｂ
Ｃ
２
１５
３７
４０
４０
Ａ
Ａ
３８
３９
３３
３２
２７
３１
３０
１４
３
５０
４７
５３
６
７
２９
２４
Ｄ
７
６
Ｄ
４
４
４８
４９
４６
４５
４４
４５
４４
３６
３６
３７
１３
２４
２５
５
５
５４
４２
９
１１
１６
１７
２０
１９
２８
２８
９
３４
３５
２６
２８
４０
４１
