- 90 - REF.NO NOTE P ART NO D E S C R I P T I O N 品 名 Qty 1 402-1341 3 LEAD_CORRECT_JIG_BASE_ASM リード矯正ジグベース 1 2 401-6509 6 LEAD_CORRECT_JIG_FIX_BASE リード矯正冶具ベース (1) 3 401-5618 8 LOCATE_PIN_A 位置決めピンＡ (1) 4 401-5618 9 LOCAT…
- 89 -

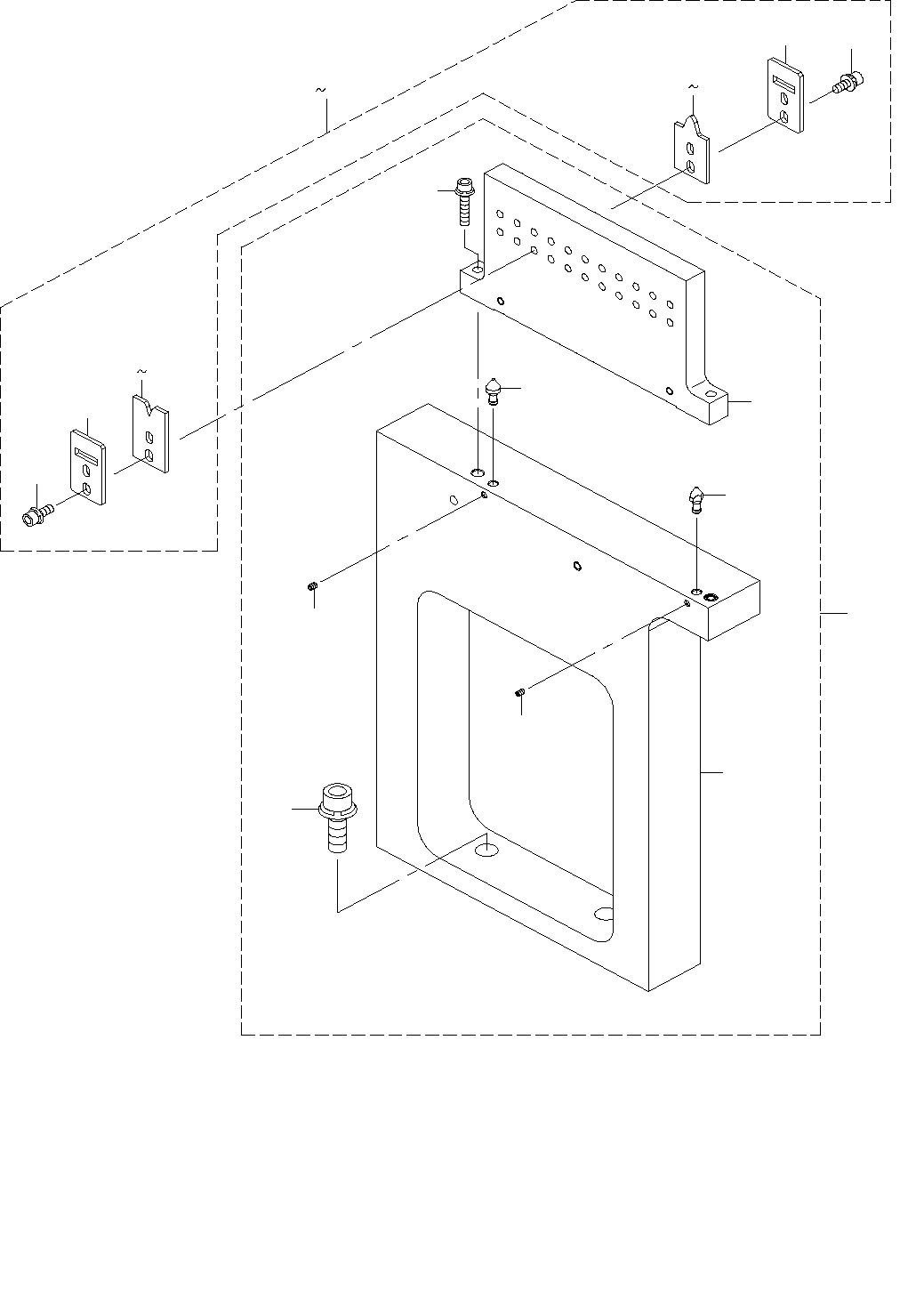

45.LEAD CORRECT JIG BASE COMPONENTS
リード矯正治具ベース関係
５
５
４
３
６
３３
２５
３２
１７ ２４
３３
３４
３４
９ １６
８
７
２
１
- 90 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13413 LEAD_CORRECT_JIG_BASE_ASM
リード矯正ジグベース
1
2 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
3 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
4 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
5 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
6 401-65098 LEAD_CORRECT_JIG_ATTACH_BLOCK
リード矯正冶具取付ベース
(1)
7 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
8 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 401-76201 LEAD_CORRECT_JIG_001_ASSY
リード矯正冶具＿００１組＿ＬＰ２．５ φ０．５
1
10 401-76202 LEAD_CORRECT_JIG_002_ASSY
リード矯正冶具＿００２組＿ＬＰ３．５ φ０．５
1
11 401-76203 LEAD_CORRECT_JIG_003_ASSY
リード矯正冶具＿００３組＿ＬＰ５．０ φ０．５５
1
12 401-76204 LEAD_CORRECT_JIG_004_ASSY
リード矯正冶具＿００４組＿ＬＰ５．０ φ０．８
1
13 401-76205 LEAD_CORRECT_JIG_005_ASSY
リード矯正冶具＿００５組＿ＬＰ７．５ φ０．６
1
14 401-76206 LEAD_CORRECT_JIG_006_ASSY
リード矯正冶具＿００６組＿ＬＰ７．５ φ０．８
1
15 401-76207 LEAD_CORRECT_JIG_007_ASSY
リード矯正冶具＿００７組＿ＬＰ１０．０ φ０．６
1
16 401-76208 LEAD_CORRECT_JIG_008_ASSY
リード矯正冶具＿００８組＿ＬＰ１０．０ φ０．８
1
17 401-76209 EXTEND_LEAD_CORRECT_JIG_001_T15
リード拡大矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
18 401-76211 EXTEND_LEAD_CORRECT_JIG_002_T15
リード拡大矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
19 401-76213 EXTEND_LEAD_CORRECT_JIG_003_T15
リード拡大矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
20 401-76215 EXTEND_LEAD_CORRECT_JIG_004_T15
リード拡大矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
21 401-76217 EXTEND_LEAD_CORRECT_JIG_005_T15
リード拡大矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
22 401-76219 EXTEND_LEAD_CORRECT_JIG_006_T15
リード拡大矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
23 401-76221 EXTEND_LEAD_CORRECT_JIG_007_T15
リード拡大矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
24 401-76223 EXTEND_LEAD_CORRECT_JIG_008_T15
リード拡大矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
25 401-76210 SHRINK_LEAD_CORRECT_JIG_001_T15
リード縮小矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
26 401-76212 SHRINK_LEAD_CORRECT_JIG_002_T15
リード縮小矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
27 401-76214 SHRINK_LEAD_CORRECT_JIG_003_T15
リード縮小矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
28 401-76216 SHRINK_LEAD_CORRECT_JIG_004_T15
リード縮小矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
29 401-76218 SHRINK_LEAD_CORRECT_JIG_005_T15
リード縮小矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
30 401-76220 SHRINK_LEAD_CORRECT_JIG_006_T15
リード縮小矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
31 401-76222 SHRINK_LEAD_CORRECT_JIG_007_T15
リード縮小矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
32 401-76224 SHRINK_LEAD_CORRECT_JIG_008_T15
リード縮小矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
33 401-65107 LEAD_CORRECT_JIG_CLAMP_PLATE
リード矯正治具クランププレート
2
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
- 91 -
46.CLINCH UNIT COMPONENTS (1) (HEAD)
クリンチユニット関係（１）（ヘッド）
８９
８８
９０
９１
９１
９４
９２
９３
９５
８７
２
２
３
３
４
４
５
５
６
６
７
７
２６
２６
９
１０
１０
１１
１２
１２
１３
１４
１５
１５
１６
１６
１４
１７
１８
１９
２０
２１
２２
２３
２４
２５
８
８
２８
２７
３０
２９
３２
３２
３３
３４
３５
３６
３６
３７
３１
３９
４０
４１
４３
４４
４５
４６
４７
４８
４９
４２
５１
５２
５２
５３
５３
５４
５４
５５
５６
５７
Ａ
Ａ
５８
５９
６８
６０
６３
６４
６５
６６
６７
６１
６９
７０
７２
７３
７４
７５
７６
７１
７８
７９
８０
８１
８２
７７
８３
８４
８６
８５
３８
Ｂ
Ｂ
１
６２
５０
