2 安全操作 用户手册 SIPLACE SX4/DX4
2.2 警告标签 SC.705.xx 以上软件版本 2011 年 2 月 中文版
48
2.2.5 电源单元和变压器上的警告标签
2
W206 见图 2.2 - 7，第 48 页，部件号 03009345-01 （每台贴片机的数量： 2）。
W206 见图 2.2 - 8
，第 49 页，部件号 03009345-01 （每台贴片机的数量： 2）。

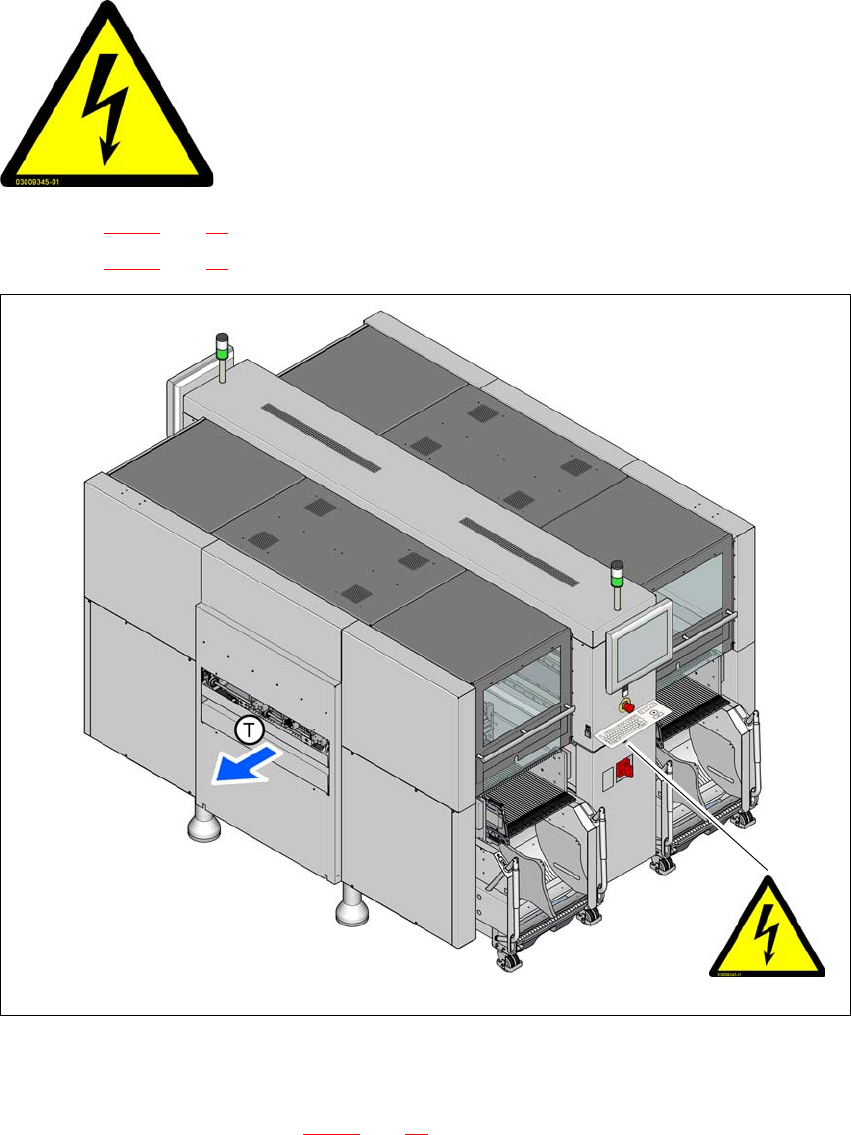

图
2.2 - 7
警告标签
W206
，变压器和电源单元的盖上 （示例为
SX4
）
W206，电源的中央盖上
W206，位于电源单元内 （另见图 2.2 - 8
，第 49 页）
危险电压！
关闭主电源开关时，贴有这样标签的部件仍然带电。
维护贴片机时，切断贴片机的主电源。
NAFTA 区域：有电击或燃烧的危险！
W206
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.2 警告标签
49
2.2.5.1 警告标签 W211
2
部件号 03009351-01 （每台贴片机的数量： 2)
W211 见图 2.2 - 8
，第 49 页，部件号 03009351-01
图
2.2 - 8
电源单元上的警告标签
W206
和
W211
W211，位于涌流限制盖上
W206， X102 的维护插座上
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
W211
W206
2 安全操作 用户手册 SIPLACE SX4/DX4
2.2 警告标签 SC.705.xx 以上软件版本 2011 年 2 月 中文版
50
2.2.6 EMERGENCY STOP （急停）按钮上的警告标签
2
W209 见图 2.2 - 9，部件号 03009349-01 （每台贴片机的数量： 2）
2
2
图
2.2 - 9 EMERGENCY STOP
（急停）按钮上的警告标签
W209
（示例为
SX4
）
W209，部件号 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
签 W209 贴在扩展套件上，而不是用
EMERGENCY STOP （急停）按钮上的黄色
环表示。
W 209
