机器概要 生产准备 生 产 换 线 示意图 5 ST AR T 等待画面 无 Job 的画面 换线画面 手动模式画面 异常向导画面 生产中画面 机器处在可以生产的状态。 也可以切换到换线和手动模式的画面。 Job 没有传输给机器。 生产中所显示的画面。 是换线菜单。请选择菜单，进入各自的作业。 是手动模式的指令菜单。请选择菜单，进入 各自的作业。 是异常向导。请按照画面内的异常解除步骤。 主要的画面显示 主要的画面显示 1
4

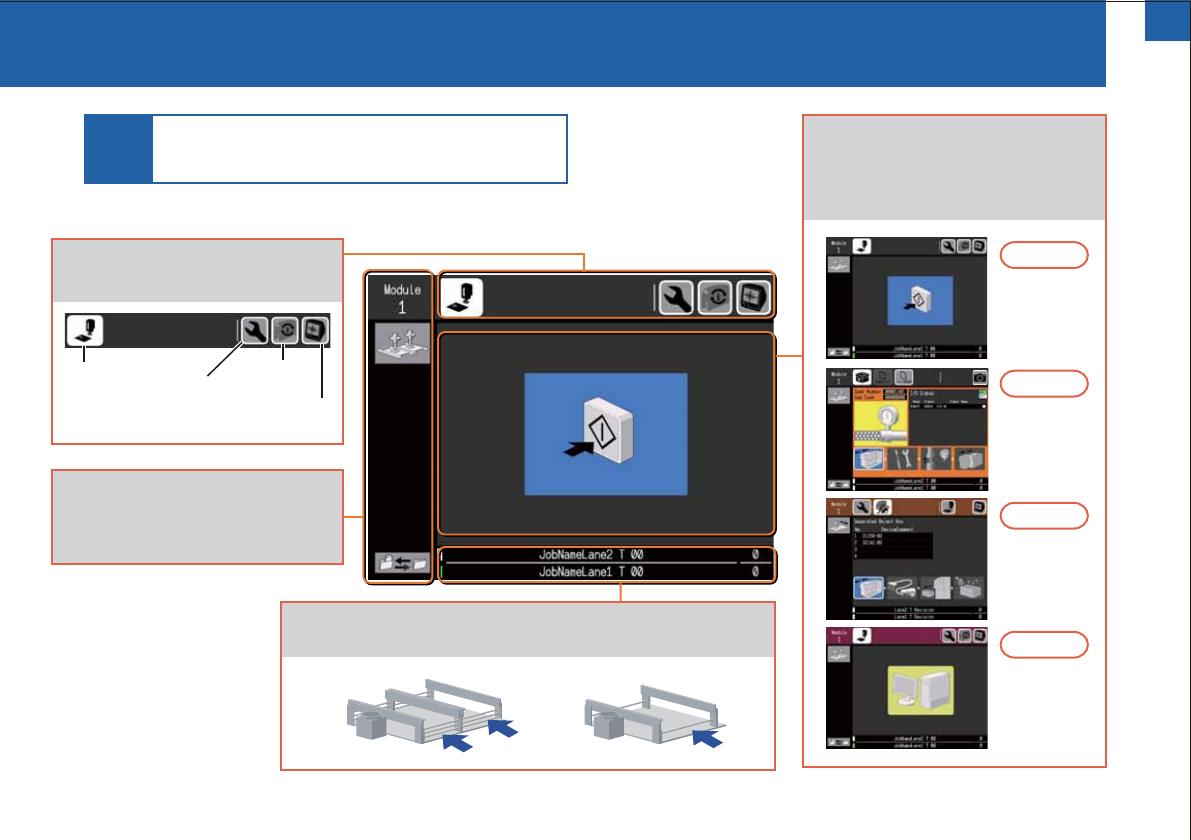

机器的操作画面由４个区域构成。
状态显示区域
除了显示模组编号外，还显示
机器的生产形态等其他信息。
作业向导显示区域
Job显示区域
按照搬运轨道的通道显示 Job 名、电路板的有无和生产块数等。
显示机器的状态和操作要求、换线和维修
保养时的作业。
关于画面的构成关于画面的构成
1
正常状态
异常状态
手动操作
调整模式
手动
模式画面
换线
信息画面
影像处理
显示
生产画面
画面切换按钮、常设按钮区域
单通道
通道2
通道1
双通道
通道1
机器概要机器概要
4.4.
操作画面操作画面
机器概要 生产准备 生 产 换 线 示意图
5
START等待画面 无Job的画面
换线画面 手动模式画面 异常向导画面
生产中画面
机器处在可以生产的状态。
也可以切换到换线和手动模式的画面。
Job 没有传输给机器。 生产中所显示的画面。
是换线菜单。请选择菜单，进入各自的作业。 是手动模式的指令菜单。请选择菜单，进入
各自的作业。
是异常向导。请按照画面内的异常解除步骤。
主要的画面显示主要的画面显示
1
6
换线画面和手动模式画面的菜单如下。
Job切换
吸嘴的安装
供料器成批更换 工作头更换
供料器的安装 料盘的安装
支撑板更换 清扫
电路板除去
单元更换 信息
工作头调整
工作头退避 自我诊断
生产管理
请点击菜单继续作业。
象形图背景为深灰色的菜单不能被选择。
请点击菜单继续作业。
可以选择
（背景：灰色） （背景：深灰色）
不可选择
手动模式指令菜单换线菜单
主要的画面显示主要的画面显示
2
机器概要机器概要
4.4.
操作画面操作画面
