机器概要 生产准备 生 产 示意图 59 换 线 简单说明所显示的示意图的含义。 简单说明所显示的示意图的含义。 发生供料器元件的统计警告 胶着剂的温度状态处于设定温度的 ± 1 ℃ 以内，可以运转 由于温度控制功能OFF，所以在 设定温度范围外也会动作 由料站组管理的次电路板取入 停止了 胶着剂的温度状态低于设定温度 3 ℃ 以上，运转停止 因为胶着剂的温度超过了设定 温度的有效范围，所以运转停止 胶着剂的温度状态处于超过设定 温度1…
58

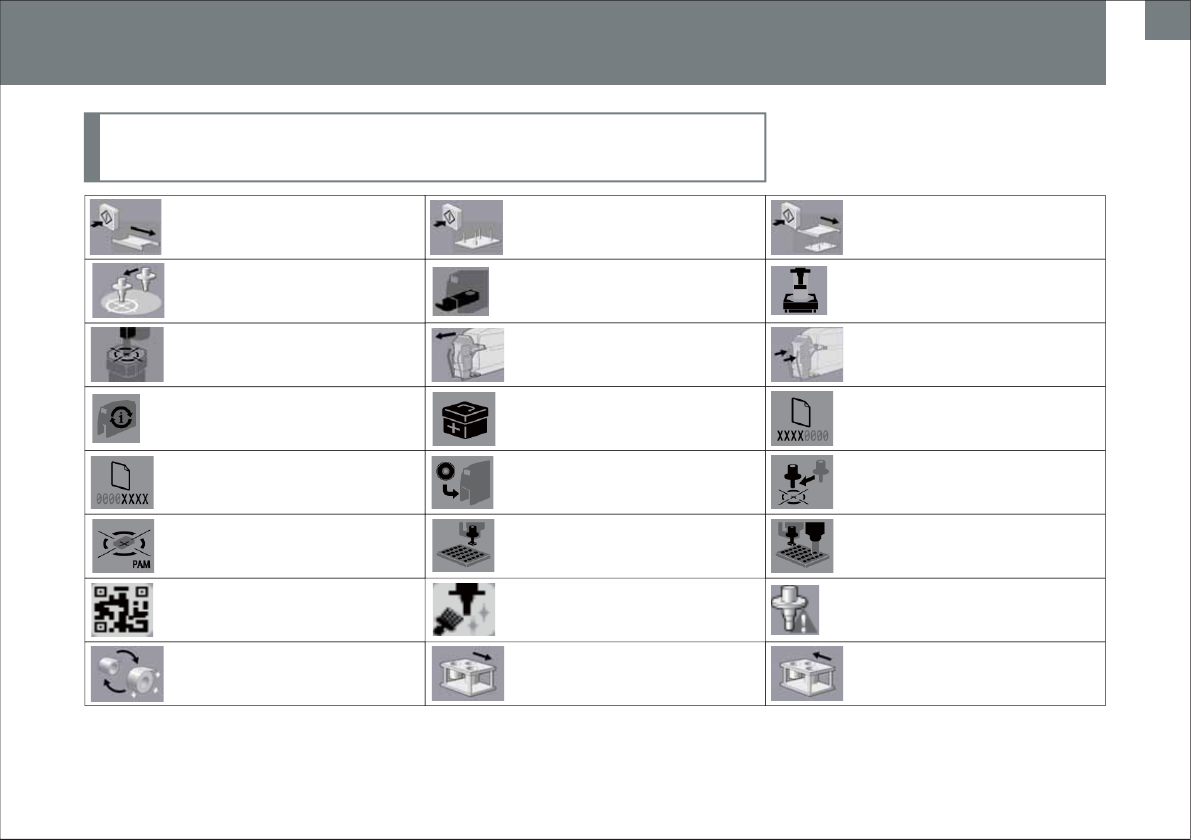

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
简易创建手动修正量文件
用于显示错误的详细内容
（单元信息）
用于显示PAM选择模式画面
进行支撑销配置确认
进行模组相机固有值测定
松开搭载了IH控制器的料站托架
用于显示异常向导画面
用于显示换线画面
用于显示“直接加载”菜单
贴装模式的PAM
开始传送模式运转
送出电路板
（在支撑销配置确认模式时）
开始元件相机测定
用于显示错误的详细内容（概要）
用于显示OFFSET文件的生成画面
贴装＆测定模式的PAM
进行电路板高度传感器照射
位置测定。
示意图示意图
1. 换线关系. 换线关系
根据机器的运行状况，小图标会显示不同背景色。
请安装IH控制器
请读入吸嘴QR编码 请清扫吸嘴 是不能贴装的吸嘴
请在胶着剂检查单元上安装新的
料卷纸
请打开自动更换头置放台的挡板 请关闭自动更换头置放台的挡板
机器概要 生产准备 生 产 示意图
59
换 线
简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
发生供料器元件的统计警告
胶着剂的温度状态处于设定温度的
±1℃以内，可以运转
由于温度控制功能OFF，所以在
设定温度范围外也会动作
由料站组管理的次电路板取入
停止了
胶着剂的温度状态低于设定温度
3℃以上，运转停止
因为胶着剂的温度超过了设定
温度的有效范围，所以运转停止
胶着剂的温度状态处于超过设定
温度1℃与3℃之间，运转仍继续
自动换线功能有效
在空转模式运转中
正在保存元件影像
设定为吸嘴统计异常
或者简易定期吸嘴切换
设定为用户指定生产停止
（间隔停止）
通道1、通道2都在传送模式运转中
通道1、通道2都在生产中
通道1在传送模式运转中
通道2在生产中
在生产中
机器上子电路板跳过功能有效
吸嘴头跳过功能有效
在传送模式运转中
通道1在生产中
通道2在传送模式运转中
胶着剂的温度状态超出设定温度
3℃以上，运转停止
发生料盘元件的统计警告
胶着剂的温度状态处于低于设定
温度1℃与3℃之间，运转仍继续
正在进行通信
示意图示意图
2. 运转状态2. 运转状态
根据机器的运行状况，小图标会显示不同背景色。
60
简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
等待左侧模组的动作 等待右侧模组的动作
机器正在动作，请稍等
没有废料带箱,或者废料带箱
被拉出了，请设置费料带箱
模组CPU箱的电池余量不足
模组CPU箱的温度正在上升
基座CPU箱的温度正在上升
基座CPU箱的电池余量不足
请清扫废料带箱
示意图示意图
2. 运转状态2. 运转状态
根据机器的运行状况，小图标会显示不同背景色。
在料带上发生了电化错误。
接触部分发生了电化错误。
显示压力。
工作头由于某种原因附带有不能
返还的自动更换头时显示
