4-5 • 4 3 .1 매 월 3 .1 .1 A Z 축 A Z 축의 청소 및 급유방법을 다 음과 같 이 설 명 합니다 . 1 커버를 분리합니다 . 십 자드라이버 로cA TS 뒤 쪽의커 버 를떼 어내주십 시오 . 574 0 9 - N5 - 0 0 2 볼 스 크류 및 가 이드를 청소합 니다 . 와이퍼 로볼스크 류및가이 드의구리스와더 러 움 을닦아주 십 시 오 . 3 구리스 …
4-4
•
4
3. cATS 의 점검 및 청소
•
급유
cATS 의점검항목을개소별로설명합니다 .
점검 개소 유니트명 점검 • 급유 점검 시기
매거진 및 팔레트 변형 , 마모 , 열화현상 매일
AZ 축
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
매월벨트 벨트의 느슨함 , 마모나 열화현상
볼스크류 이물질의 부착 , 녹 , 구리스의 도포상태
AH 축
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
6 개월
벨트 벨트의 느슨함 , 마모나 열화현상
볼가이드 이물질의 부착 , 녹 , 구리스의 도포상태
랙 & 피니언 이물질의 부착 , 녹 , 구리스의 도포상태
보급 스테이션 가이드부의 마모 , 팔레트 클램프의 느슨함과 반동
흡착 스테이션
팔레트 가이드 스크류 가이드 팔레트 가이드의 변형 , 마모 , 열화현상
벨트 벨트의 느슨함 , 마모나 열화현상
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
매거진 샤프트 볼가이드 이물질의 부착 , 녹 , 구리스의 도포상태
n
요점
급유에 사용하는 구리스는 , 야마하 지정 구리스를 사용해 주십시오 . ( 구리스 명칭 :NSL)
4-5
•
4
3.1 매월
3.1.1 A Z 축
AZ 축의 청소 및 급유방법을 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
십자드라이버로cATS 뒤쪽의커버를떼어내주십
시오 .
57409-N5- 0 0
2
볼스크류 및 가이드를 청소합니다 .
와이퍼로볼스크류및가이드의구리스와더러움
을닦아주십시오 .
3
구리스를 도포 ( 주입 ) 합니다 .
볼스크류는구리스를손으로도포하고 ,가이드는
구리스건 ( 굽은타입 ) 을사용해서급유해주십시
오.
57410 -N5- 0 0
4
커버를 원상태로 부착합니다 .
Step1 에서떼어낸커버를원상태로부착해주십
시오 .
3.1.2 cATS 의 양 사이드
cATS 양 사이드의 캠폴로어부에 지정 구리스 (NSL) 를 가볍게 도포해 주십시오 .
도포할 부위에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
커버의 분리
Step 1
커버
구리스의 주입 및 도포
Step 3
AZ축 가이드용
구리스 니플
AZ축
볼스크류
4-6
•
4
3.2 6 개월
3.2.1 AH 축
AH 축 ( 가이드 , 볼가이드 , 랙 & 피니언 ) 의 청소 및 급유방법을 다음과 같이 설명합니다 .
1
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
2
구리스를 도포합니다 .
1. 우측그림과같이구리스건을삽입할수있
도록구리스니플을이동시킵니다 .
2. 구리스건 ( 굽은타입 ) 으로구리스를주입해
주십시오 .
57411-N5- 0 0
3
볼가이드를 청소합니다 .
와이퍼로볼가이드의구리스나더러움을닦아
주십시오 .
4
구리스를 도포합니다 .
구리스를손으로엷게도포해주십시오 .
5
랙 부분을 청소합니다 .
와이퍼로랙부분의구리스와더러움을닦아주십
시오 .
6
구리스를 도포합니다 .
손으로구리스를랙부분에균일하게도포해주십
시오 .
57412-N5- 0 0
7
여분의 구리스를 닦아냅니다 .
1. 구리스를도포한후,각부분을동작시킵니다.
2. 구리스의상태를확인해서여분의구리스가남
아있으면 ,와이퍼로닦아주십시오 .
3.2.2 매거진 샤프트부
매거진 샤프트부의 볼가이드의 청소 및 급유방법에 대하여 다음과 같이 설명합니다 .
1
볼가이드를 청소합니다 .
와이퍼로불가이드의구리스와더러움을닦아주
십시오 .
57413-N5- 0 0
2
구리스를 도포합니다 .
볼가이드에손으로엷게구리스를도포해주십시
오.

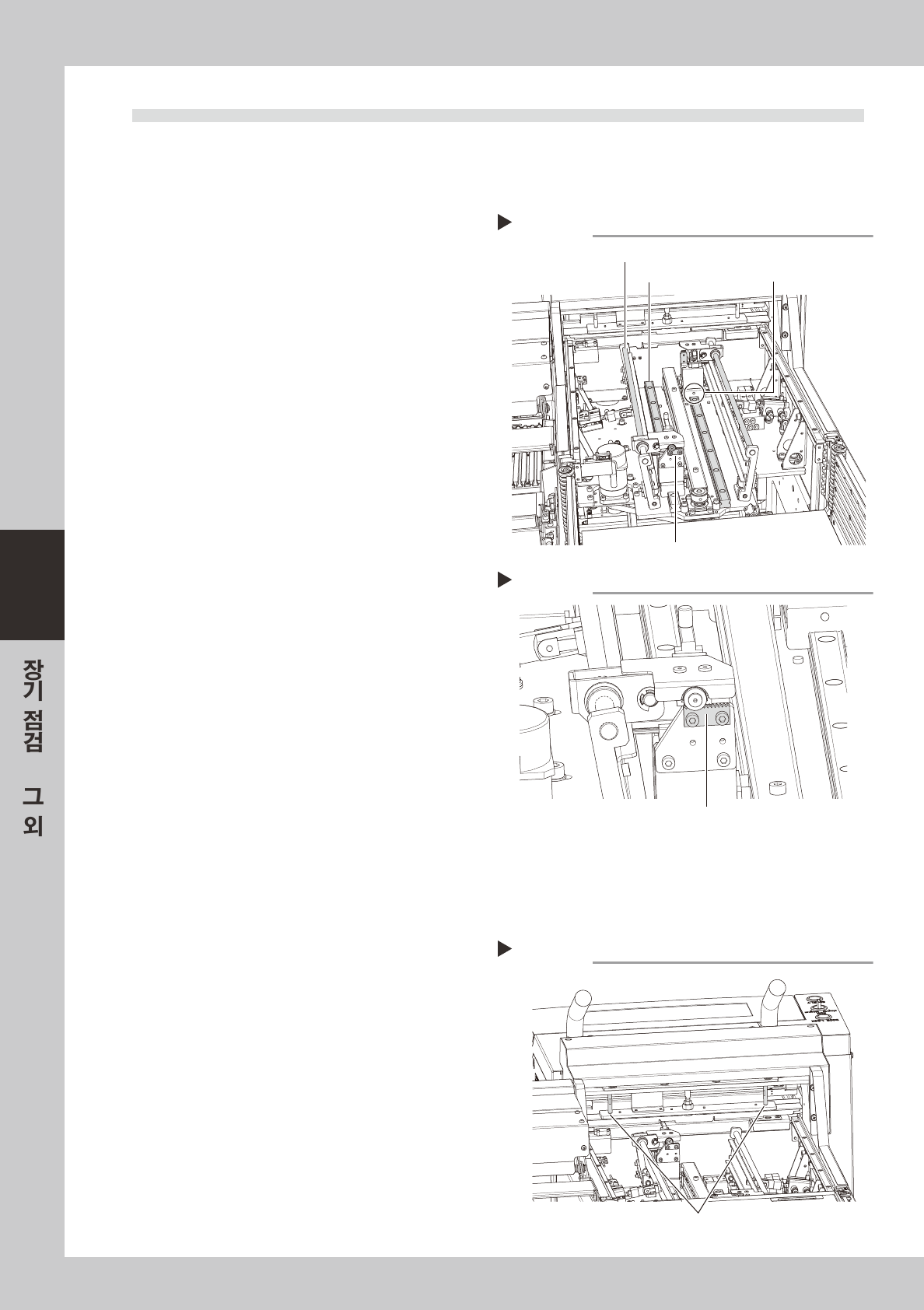

AH축 구리스 도포
Step 2
볼가이드
랙
가이드용 구리스 니플
가이드
랙에 구리스 도포
Step 6
랙
매거진 샤프트부의 구리스 도포
Step 2
매거진 샤프트부
