B-7 B4 電装 BOX 配線 -3 Electrical box w iring diagram - 3
B-6
B3
電装 BOX 配線-2
Electrical box wiring diagram - 2
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1
EZ1-969-105-12
HARNESS(SDIO POW-PS1)
ﾊ-ﾈｽ (SDIO POW-PS1)
1
2
EZ1-969-776-11
HARNESS (SDIO POW-TB6, CR1)
ﾊ-ﾈｽ (SDIO POW-TB6, CR1)
1
3
EZ1-969-084-14
HARNESS (SDIO CN2903-H-IO)
ﾊ-ﾈｽ (SDIO CN2903-H-IO)
1
4
EZ1-969-084-24
HARNESS (SDIO CN2904-H-IO)
ﾊ-ﾈｽ (SDIO CN2904-H-IO)
1
5
EZ1-969-779-11
HARNESS (TB5-BOX CN3)
ﾊ-ﾈｽ (TB5-BOX CN3)
1
6
EZ1-969-780-11
HARNESS (TB5-BOX CN4)
ﾊ-ﾈｽ (TB5-BOX CN4)
1
7
EZ1-969-083-13
HARNESS (TB5-CONV, POW3)
ﾊ-ﾈｽ (TB5-CONV, POW3)
1
8
EZ1-969-108-12
HARNESS (TB6-CR4)
ﾊ-ﾈｽ (TB6-CR4)
1
9
EZ1-969-099-16
HARNESS (SDIO CN2800-2 ECT-IF)
ﾊ-ﾈｽ (SDIO CN2800-2 ECT-IF)
1
B-7
B4
電装 BOX 配線-3
Electrical box wiring diagram - 3

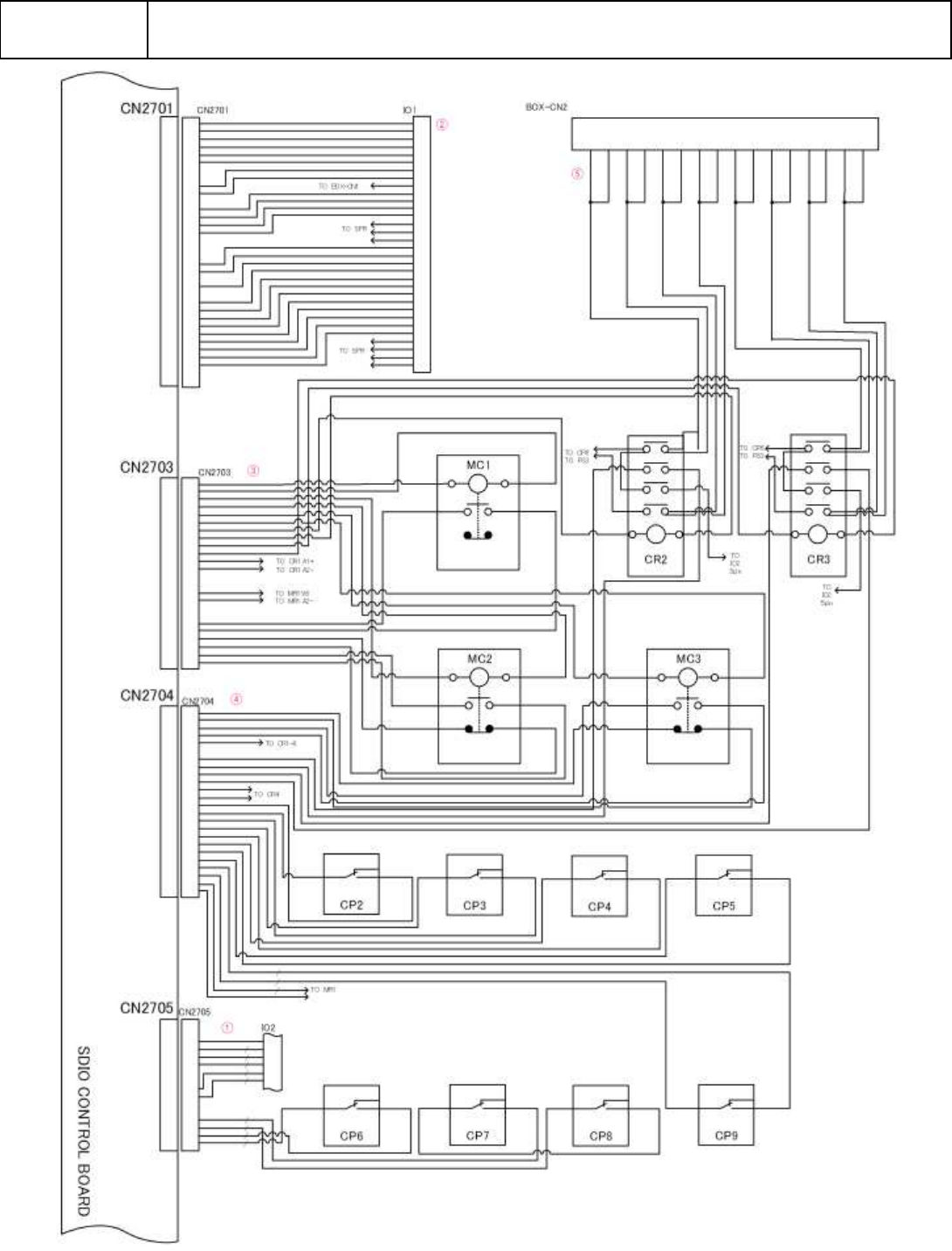

B-8
B4
電装 BOX 配線-3
Electrical box wiring diagram - 3
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1
EZ1-969-099-16
HARNESS (SDIO CN2800-2 ECT-IF)
ﾊ-ﾈｽ (SDIO CN2800-2 ECT-IF)
1
2
EZ1-969-085-12
HARNESS (SDIO CN2701-IO1)
ﾊ-ﾈｽ (SDIO CN2701-IO1)
1
3
EZ1-969-089-14
HARNESS (SDIO CN2703-MC CR)
ﾊ-ﾈｽ (SDIO CN2703-MC CR)
1
4
EZ1-969-090-14
HARNESS (SDIO CN2704-MC CR CP)
ﾊ-ﾈｽ (SDIO CN2704-MC CR CP)
1
5
EZ1-969-098-13
HARNESS (CR2, 3-TROLLY, POW)
ﾊ-ﾈｽ (CR2, 3-TROLLY, POW)
1
