RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-11

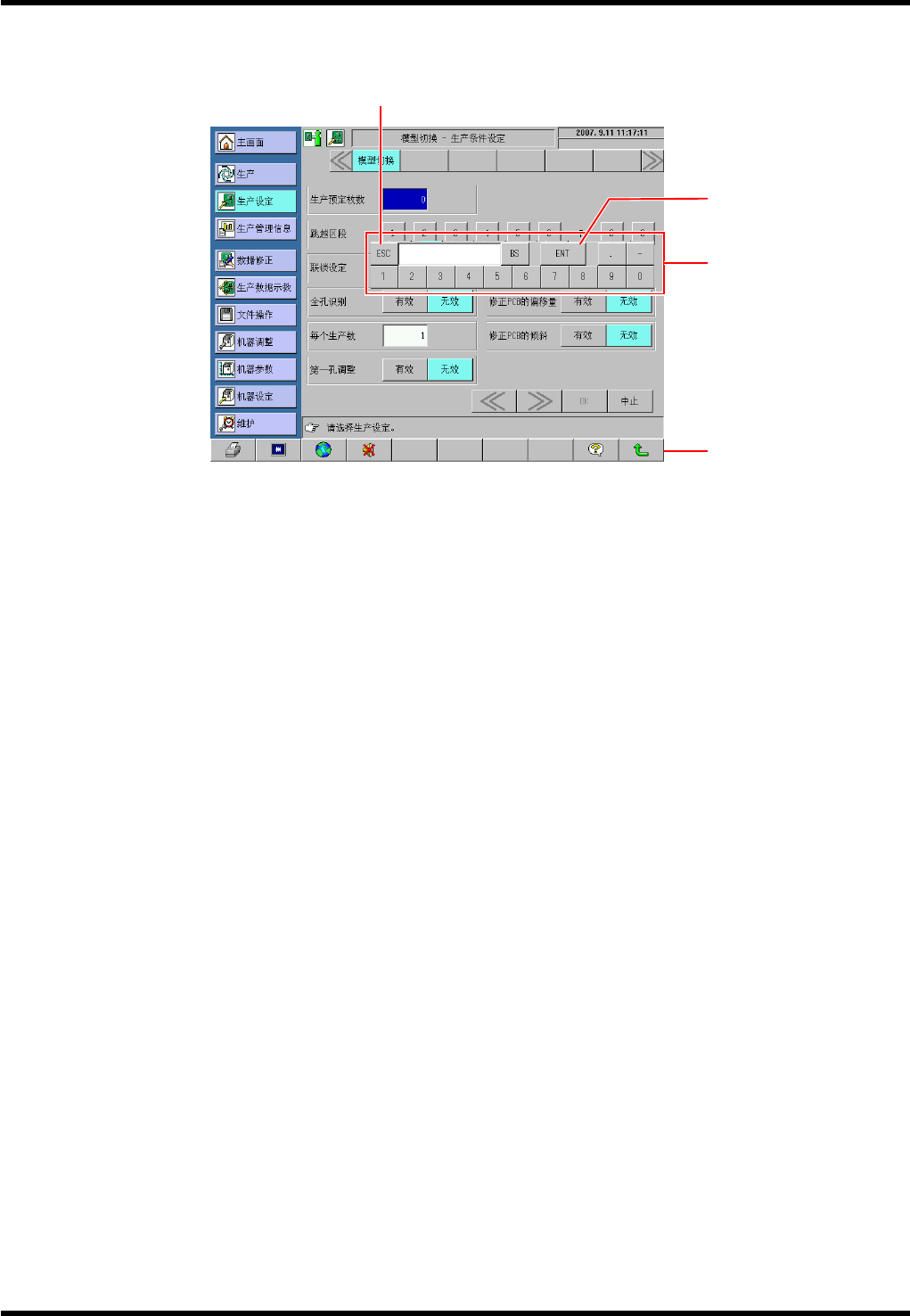

设定生产预定枚数时的数字键画面(在生产条件设定 (1) 画面上)
9.
1. 数字键画面
按动输入栏，显示数字键画面。
2. [ENT] 键
用数字键输入数值之后，按 [ENT] 。如果是在生产预定枚数的输入范围内，就会反映在生产预定枚数中。
然后请按 [ESC] 将数字键关闭。
生产预定枚数的有效值为 0 ~ 99,999。
如果是在输入范围以外时，则显示错误信息。
3. [ESC] 键
关闭数字键画面。
3.
2.
1.
4.
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-12
各生产枚数识别设定时的数字键画面(在生产条件设定 (1) 画面上)
生产预定枚数的有效值为 0 ~ 999。
0: 只有机种切换的第 1 枚进行全孔识别。
1: 对每 1 枚基板 (每枚基板) 进行全孔识别。
2: 对每 2 枚基板 (每隔一枚基板) 进行全孔识别。
· ·
· ·
· ·
999 : 对每 999 枚基板(每隔 1 枚基板) 进行全孔识别。
数字键画面的操作请参照设定生产预定枚数时的内容。
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-13
生产条件设定 (2) 画面
10.
1. 用蓝色显示所选择的项目。
进行识别设定 (从生产条件设定 (1) 画面继续) 和元件供给部动作模式设定。
2. 功能按钮
可使用 、 、 [中止] 按钮。
[OK] 按钮在下一个生产条件确认画面有效。
按下
，进入生产条件确认画面。
按动 按钮，返回到生产条件 (1) 画面。
3. 按动 [中止] 或
（返回）按钮，返回到 “模型切换” 画面。
所设定的生产条件变为无效，返回到设定前的状态。
1.
2.
3.
