用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.9 C&P 高分辨率元件照相机 （30 型， 27 x 27，数字）
237
6.9 C&P 高分辨率元件照相机 （30 型， 27 x 27，数字）
部件号 03085394-xx C&P 元件照相机 （30 型，数字）
6.9.1 结构
6

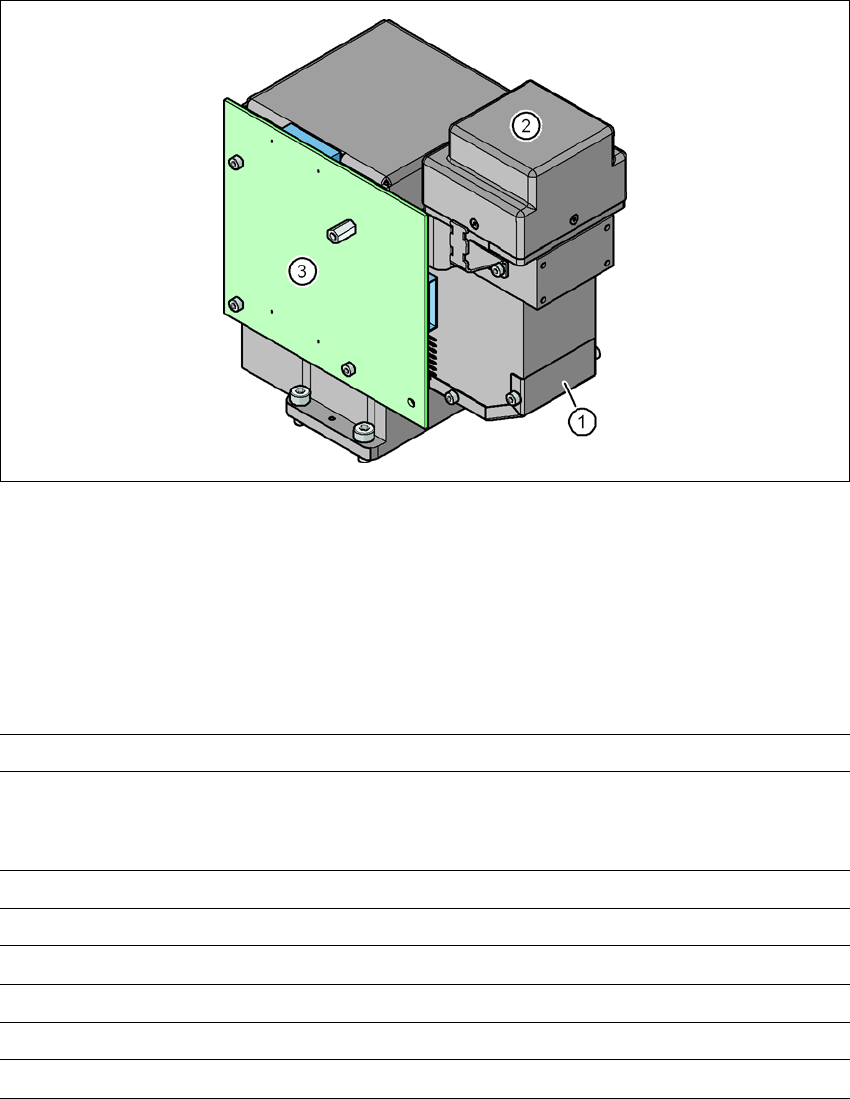

图
6.9 - 1 C&P
元件照相机 （
30
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
6.9.2 技术数据
6
元件尺寸 0.4 x 0.2 mm² 至 18.7 x 18.7 mm²
元件范围 01005 至 27 x 27 mm²
倒装片、 bare die、 PLCC44、 BGA、 µBGA、 TSOP、
QFP、 SO - SO32、 DRAM
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
0.25 mm
最小球面管脚直径
0.14 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.10 01005 封装 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
238
6.10 01005 封装
部件号 00119776-xx D4i/D2i/D1i ， 01005 封装
SIPLACE D4i 贴片机已为贴装 01005 元件准备就绪。 要想处理 01005 元件，只需进行 12 吸嘴收
集贴片头升级。 改型包中包含以下部件：
– 类型 12 光栅读数盘轴， 270° - 子分区 部件号 03054107-xx, 3x
– 吸嘴，类型 905/3005 cpl. 陶瓷 部件号 03057320-xx, 12x
– D4i/D2i/D1i 01005 封装的装配说明
德语和英语 部件号 00195398-xx, 1x
6.11 0201 封装
部件号 00119775-xx 针对 C&P12 的 0201 封装， D 系列 SST30
我们可提供 0201 封装，用于通过 12 吸嘴收集贴片头处理 0201 元件。
该封装中包括：
– C&P 元件照相机 （30 型）， 27 x 27，数字 部件号 03085394-xx, 1x
– 用于 12 吸嘴收集贴片头的元件传感器 部件号 00118021-xx, 1x
– 吸嘴，类型 706/906 Vectra 陶瓷 部件号 00345031-xx, 12x
– 装配套件元件照相机 SST28/29 DLM2 部件号 03023819-xx, 1x
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.12 真空泵
239
6.12 真空泵
部件号 00119017-xx 真空泵 D4i/D2i/D1i
部件号 00119406-xx 真空泵的连接套件， D4i
每个收集贴片头都有一个单独的真空发生器，用于提供保持和贴片电路所需的真空。真空发生器
按文氏管原理工作。
贴片机的压缩空气消耗量约为 950 Nl/min，也就是说压缩空气供给须相应调整。如果当地所有者
没有足够的压缩空气容量，则相关的投资成本会很高。因此，我们提供了真空泵，可提供必要的
真空。
使用真空泵的其它优势：
– 消耗量大约为贴片机压缩空气消耗量的一半。
– 减少输入压力。
– 贴片机更易于集成到现有生产线上。
– 根据能源成本，降低了持续运行成本。
真空泵是免维修，而且无须用油。它们有足够的容量，提供收集贴片头保持电路。
贴片机的压缩空气消耗量
a
a) 在温度为 20 ℃、压力为 1013 hPa 的正常大气环境下
无真空泵
950 Nl/min
带真空泵
400 Nl/min
