Interne Serviceanleitun g WPC5 / WPC6 Seite 4-128 4.2.3 Referenzbero ➢ W ä hlen Sie die Zuf ü hrachs e aus (1). ➢ W ä hlen Sie die Funkt ion Referenzbero aus (2). ➢ W ä hlen Sie Weiter (3). ➢ Folgen sie den Anwe isunge…
Interne Serviceanleitung WPC5 / WPC6
Seite 4-127

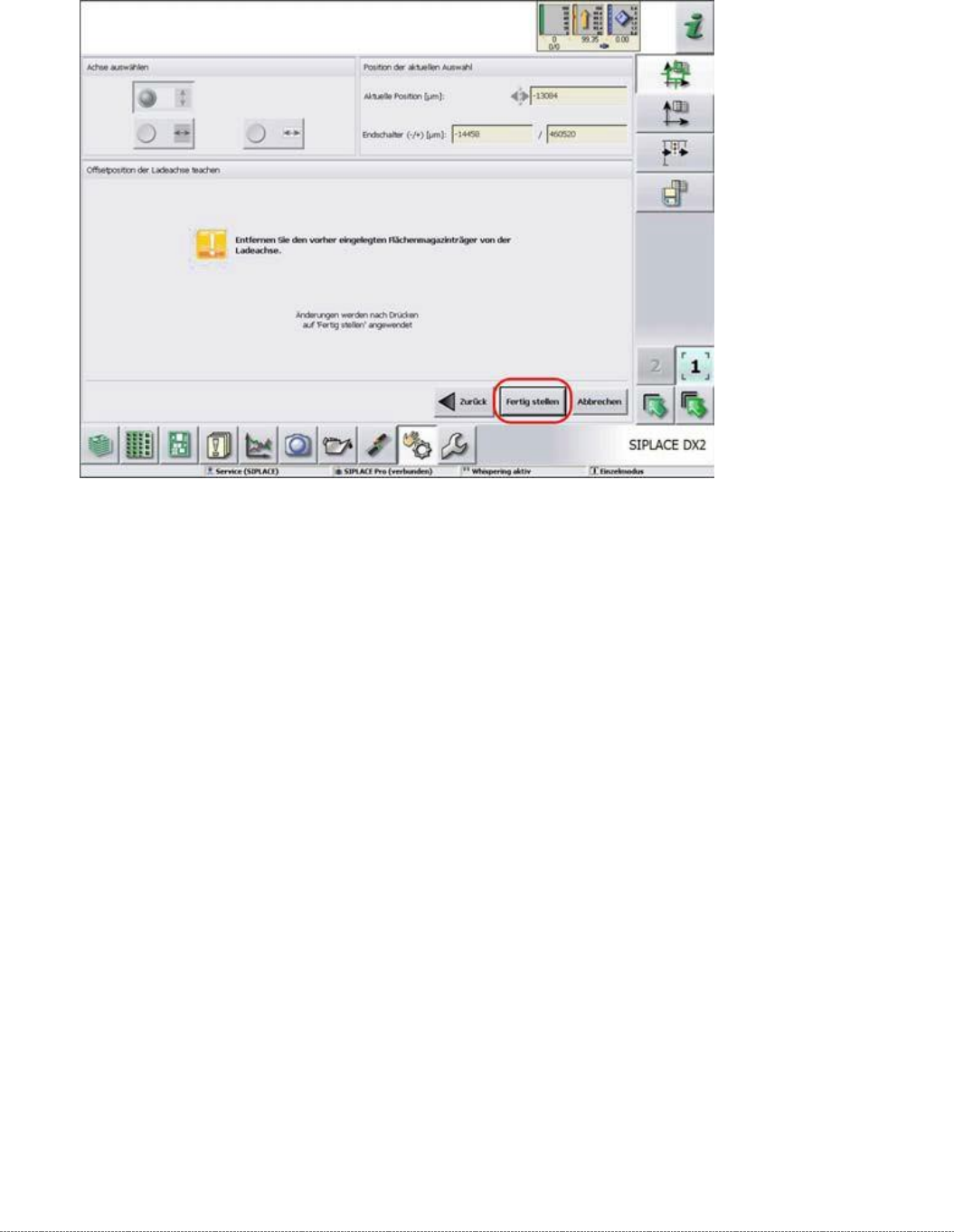

➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Fertig stellen
(1).
Interne Serviceanleitung WPC5 / WPC6
Seite 4-128
4.2.3 Referenzbero
➢ Wählen Sie die Zuführachse aus (1).
➢ Wählen Sie die Funktion
Referenzbero
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Folgen sie den Anweisungen und setzen sie fort mit
Anwenden
(1).
Interne Serviceanleitung WPC5 / WPC6
Seite 4-129
➢ Bestätigen Sie den neuen Bero-Referenzpunkt mit
Fertig stellen
(1).
Schaltfahne am Mitnehmer einstellen
➢ Lockern Sie die Schraube (1), mit der die Schaltfahne am Mitnehmer befestigt ist.
➢ Verschieben Sie die Schaltfahne entsprechend der notwendigen Korrektur in Richtung –
oder +.
➢ Ziehen Sie die Schraube (1) wieder fest und wiederholen Sie den Messvorgang (siehe
"3.7.5 Referenzsensor "Zuführachse" tauschen [03057837-xx]" [➙ 3-80]).
➢ Wiederholen Sie die einzelnen Schritte, bis keine Fehlermeldung mehr erscheint.
