Interne Serviceanleitun g WPC5 / WPC6 Seite 3- 34 3.5.1.3 Eingreifschu tz an d er Zuf ührachse entf ernen 3.5.1.4 Ri e men spannun g des Ant r iebsriem ens La deach se loc kern ➢ L ö sen Sie jeweils auf der linken und …
Interne Serviceanleitung WPC5 / WPC6
Seite 3-33

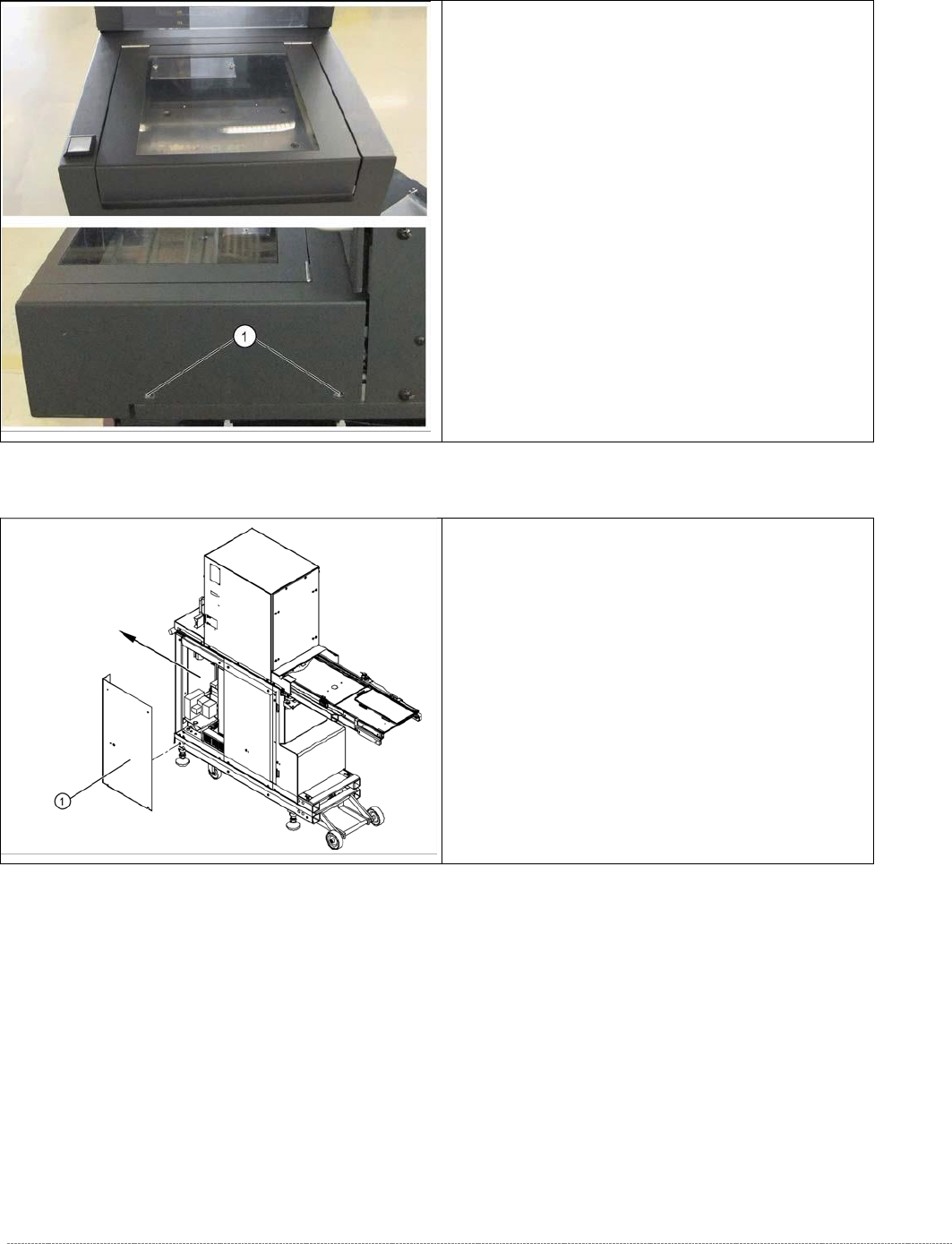

3.5.1.1 Abdeckung an der Ladeeinheit entfernen
3.5.1.2 Rechte Seitenverkleidung am WPC entfernen
➢ Lösen die beiden Befestigungsschrauben (1)
jeweils auf der linken und rechten Seite der
Abdeckung und heben Sie die Abdeckung ab.
➢ Stecken Sie die beiden Kabelstecker X1j und
X2j ab.
➢ Entfernen Sie die Erdungsleitung am
Abdeckblech.
➢ Entfernen Sie die vier Befestigungsschrauben an
der rechten Seitenverkleidung (1) und nehmen Sie
diese heraus.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-34
3.5.1.3 Eingreifschutz an der Zuführachse entfernen
3.5.1.4 Riemenspannung des Antriebsriemens Ladeachse lockern
➢
Lösen Sie jeweils auf der linken und rechten Seite die
beiden Befestigungsschrauben des Eingreifschutzes
(1).
Riemenspannung lockern
➢ Lockern Sie die Riemenspannung des
Antriebriemens der Ladeachse (2) an der
Spannschraube hinter dem Turm (1).
Interne Serviceanleitung WPC5 / WPC6
Seite 3-35
3.5.2 Antriebsmotor Ladeachse tauschen
Ersatzteile
Beim Tausch der Antriebsmotoren am WPC5 und WPC 6, muss auf die Version bzw. die
Artikelnummer des Motors geachtet werden, da es hier keine 100% Kompatibilität der
Nachfolger gibt.
Da man neue Motoren nicht gemischt in einem WPC verbauen darf, stehen die alten Antriebe
nach wie vor als Ersatzteile zur Verfügung!
Aufgrund dieser Inkompatibilität wurde mit Einführung der neuen Antriebe auch der
Versionsstand des kompletten WPC geändert.
HINWEIS
An der Rückseite des Steuereinschubs muss bei WPC’s mit neuen Motoren, zusätzlich zum
Jumper X28ag (Erkennung Bauteile Höhe 45mm), ein Jumper am Stecker X29ag (geänderte
Motoren) gesteckt sein.
Zusatzinformation
Die Inkompatibilität betrifft die Temperatursensoren an den Motoren.
Für den Betrieb der neuen Motoren im WPC5 / WPC6 ist mindestens eine Firmware Version
40A (WPCHNG_0051040A.BHX) erforderlich. Diese Firmware Version 40A ist ab Stations-
Software SIRIO 710.0 verfügbar.
Soll ein „WPC5 900-950mm / Standard“ [03067619-04], oder „WPC6 900-950mm“ [03067618-
04] mit neuen Motoren in einen SIPLACE Bestückautomaten mit einer SW Version SIRIO <
710.0 eingebaut werden, so ist folgendes zu beachten:
- Eine Aufforderung der Stations-Software, einen Download der WPC Firmware
durchzuführen, muss ignoriert werden.
- Die Stations-Software muss auf eine Version ≥ 710.0 hochgerüstet werden.
- Sollte ein Download einer niedrigeren Version der WPC Firmware (aus Versehen)
durchgeführt werden, bleibt der WPC mit einer Temperatur-Fehlermeldung stehen.
WPC – Typ / Version
Ersatzteil – Bezeichnung
Artikel-Nr.
„WPC6 900-950mm“
[03067618-03]
„Servomotor 1FK7022-5AK71-
1AH3-Z S52”
[03052813-xx]
„WPC6 900-950mm“
[03067618-04]
„Servomotor 1FK7022-5AK74-
1AH3-Z + S52”
[03161141-xx]
