Interne Serviceanleitung WPC5 / WPC6
Seite 3-28
3.4.6 Riemenspannung für die Zuführachse einstellen
Benötigtes Werkzeug
Messaufbau Riemenspannung Zuführachse messen
Anmerkung: In diesem Bild ist die Brückenabdeckung entfernt.
• Einstelllehre klein [03052363-02] 2x
• Riemenspannmessgerät [00326015-01]
mit Anleitung
Interne Serviceanleitung WPC5 / WPC6
Seite 3-29
➢ Schieben Sie die Mitnehmereinheit komplett in den Turm.
➢ Schieben Sie die beiden Einstelllehren (1) + (2) im Abstand von 360 mm unter den
Zahnriemen.
⇨
Die Zähne des Zahnriemens (3) müssen auf der Einstelllehre sicher aufliegen.
➢ Drücken Sie an der Einstellehre in Pos (2) den Zahnriemen mit einem geeigneten
Gegenstand oder mit dem Finger nach unten, so dass der Zahnriemen auf der Lehre aufliegt
(5).
➢ Stellen Sie die Riemenspannung ein. Bringen Sie dazu den Zahnriemen in Schwingung
(zupfen oder mit einem Inbusschlüssel anschlagen) und messen Sie den Wert mit dem
Riemenspannmessgerät.
⇨ Einstellwert: Riemenspannung auf
90 Hz +/- 5 Hz einstellen.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-30
3.4.7 Linearführung 2SRS9MUU+865LM tauschen
Ersatzteil
• Linearführung 2SRS9MUU+865LM [03047013-xx]
Vorbereitungen
➢ Fahren Sie den Turm in die Nachfüllposition.
➢ Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
➢ Fahren Sie den Turm nach unten.
⇨ Sensoren und Funktionen überprüfen ⇨ Sensoren und Funktionen von bestimmten Funktionen
überprüfen ⇨ Stellplatz ⇨ Funktionen des WPC über- prüfen ⇨ In Transportposition fahren.
➢ Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
➢ Schalten Sie den Hauptschalter am WPC aus.
➢ Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten.
➢ Entfernen Sie die Abdeckung des NSM-Moduls (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
Ein-/Ausbau
➢ Gehen Sie vor wie beim Tauschen des Zahnriemens der Zuführachse (siehe "3.4.5
Zahnriemen Zuführachse tauschen [03047690-xx]" [➙ 3-25]) und bringen Sie den Riemen in
eine Position, so dass Sie ungehindert die Schrauben der Linearführung lösen können.
➢ Entfernen Sie beim WPC 6 den Mitnehmer komplett (siehe "3.5.5 Mitnehmer komplett
tauschen [03053436-xx]" [➙ 3-43]).

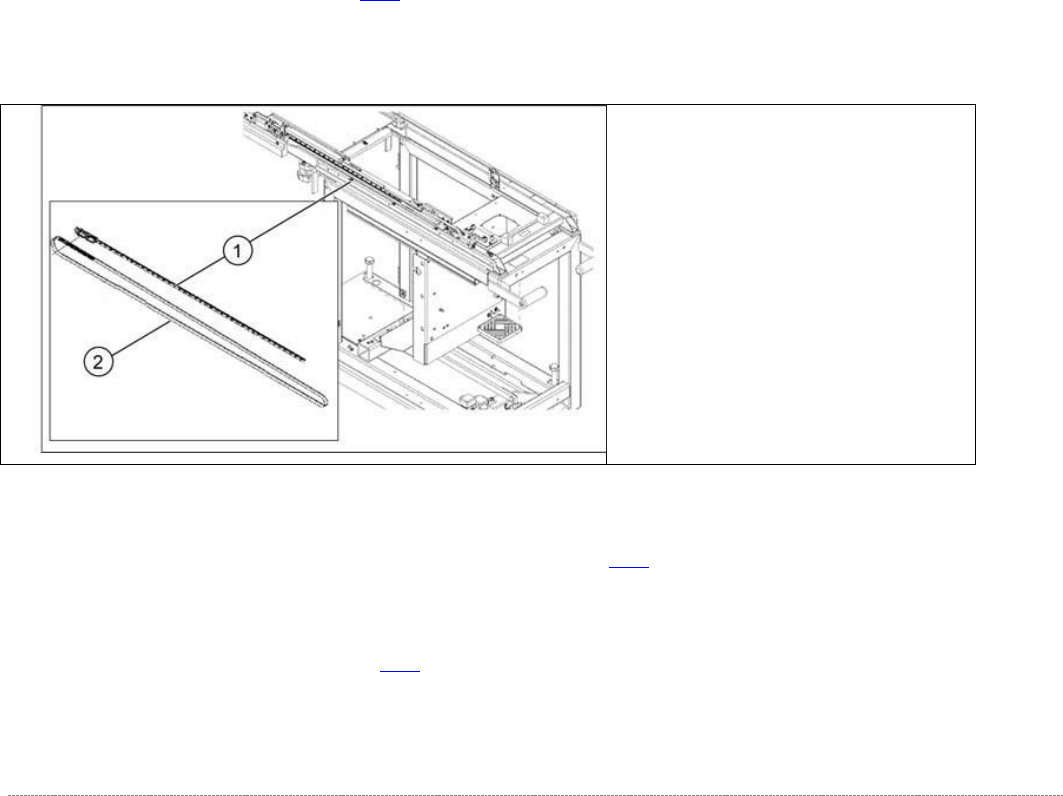

(1) Linearführung 2SRS9MUU+865LM
(2) Antriebszahnriemen
