Nachrüstanleitung Unterstützung Lange LP SIPLACE S-27 HM
Ausgabe 10/2004
5
1 Nachrüstanleitung Unterstützung Lange LP
SIPLACE S-27 HM
1.1 Benötigte Teile
1.1.1 Nachrüstsatz
Doppeltransport 1
Einfachtransport 1
1
1.1.2 Benötigte Werkzeuge und Verbrauchsmittel
– Satz Inbusschlüssel
– Klebeschellen
– Kabelbinder.
1
1
1
2 1 Unterstützung Lange LP S-27 HM DT 1 00118527-01 1
1 Stückliste: 11
1 2 1 Unterstuetzung lange Leiterplatten 1 00366695-01 1
1 1 1 Hubtischplatte Option Doppeltransport 1 00366399-01 1
1 2 1 HT-Wegbegrenzung 1 00369547-01 1
1 2 1 DIN912-M6 x 35-8.8 1 00845062-01 1
1 2 1 Codierstecker Unterstützung lange LP 1 00371258-01 1
1 1 Unterstützung Lange LP S-27 HM ET 1 00118528-01 1
1 Stückliste: 11
1 3 1 Unterstuetzung lange Leiterplatten 1 00366695-01 1
1 1 1 Hubtischplatte Option Einfachtransport 1 00366400-01 1
1 2 1 HT-Wegbegrenzung 1 00369547-01 1
1 2 1 DIN912-M6 x 35-8.8 1 00845062-01 1
1 1 1 Codierstecker Unterstützung lange LP 1 00371258-01 1
Nachrüstanleitung Unterstützung Lange LP SIPLACE S-27 HM
Ausgabe 10/2004
6
1.2 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.2.1 Definitionen
1
Hinweis 1
1
Nachrüstanleitung Unterstützung Lange LP SIPLACE S-27 HM
Ausgabe 10/2004
7
1.3 Einschränkungen
– maximale BE-Höhe auf der Unterseite der LP = 20mm
– minimale LP-Breite ca. 100mm
1.4 Umbau
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
: Entfernen Sie die Standard-Hubtischplatte.

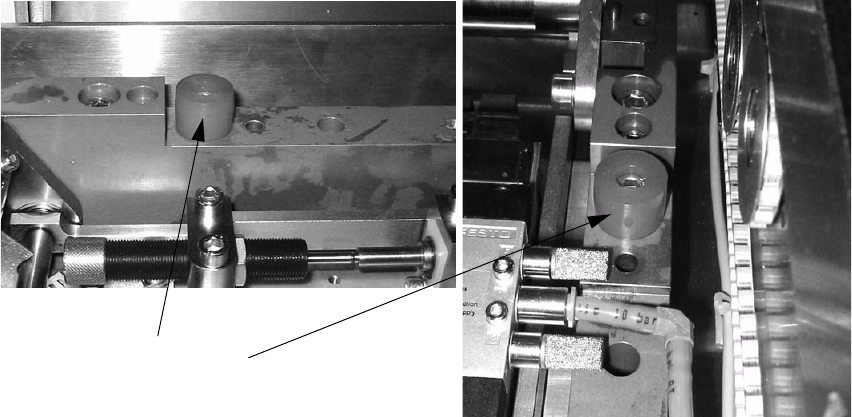

: Schrauben Sie beide Gummipuffer des Hubtischs ab.
1
1
1
1
1
1
1
1
1
1
1
Gummipuffer
