WES7 / Win10 IoT - Installationsanleitung Ausgabe 09/2020

Falls die System-Partition groß genug ist, wird die Meldung Choose Restore Option

ausgegeben und eine der folgenden Optionen kann ausgewählt werden:

1. Restore existing system partion only

Nur die System-Partition wird wiederhergestellt.

2. Restore complete system disk

Die komplette Festplatte wird wiederhergestellt.

► Wählen Sie eine Option aus und bestätigen Sie die Auswahl mit OK (oder brechen Sie die

Auswahl mit Cancel ab).

Das Betriebssystem wird installiert.

Bei Installation von einem USB-Stick wird, abhängig von PC-Typ und Windows-Version, der

Abschluss der Installation des Restore-Images auf folgende Weise angezeigt:

Abbildung 4-2: Abschlussmeldung allgemein

Abbildung 4-3: Abschlussmeldung unter Win10 bei iBASE-Rechnern

Bei Bestätigung des Abschlussfensters mit OK wird der Reboot automatisch gestartet.

HINWEIS

Bitte beachten Sie:

Bei Installation von DVD wird kein Abschlussfenster angezeigt und nach erfolgreicher

Installation der Reboot sofort gestartet.

WES7 / Win10 IoT - Installationsanleitung Ausgabe 09/2020

HINWEIS

Bei iBASE-Rechnern müssen Sie folgende Einstellung im BIOS (Taste F2) vor dem

ersten Hochlauf vornehmen, da sonst wieder vom USB-Stick gestartet oder kein

Betriebssystem gefunden wird:

► WES7 – Setzen Sie die Festplatte in der Start-Reihenfolge wieder an erste Stelle

(unter: Boot / Hard Drive BBS Priorities).

Abbildung 4-4: BIOS – WES7

► Win10 – Setzen Sie den Windows Boot Manager in der Start-Reihenfolge an erste

Stelle.

Abbildung 4-5: BIOS – Win10

WES7 / Win10 IoT - Installationsanleitung Ausgabe 09/2020

Wenn das Windows Login-Fenster erscheint, ist die Installation beendet (der erste Hochlauf kann

einige Minuten dauern).

► Melden Sie sich als "ASM_Admin" mit Kennwortangabe an.

► Bei Installation von DVD: Entnehmen Sie die DVD aus dem DVD-Laufwerk.

► Bei Installation vom USB-Stick: Überprüfen Sie, ob der SIPLACE WES7 Configurator /

SIPLACE Win10 Configurator (z. B. Ordner _WES7_Configurator) auf dem Restore USB-Stick

enthalten ist, um diesen auszuführen (siehe Abschnitt 4.3.3).

Falls nicht, geben Sie den USB-Stick frei und ziehen Sie ihn aus der USB-Schnittstelle.

► Bei den neueren Rechnern (iBASE, Microbox 427D) mit zwei Monitorausgängen muss bei

Bedarf die Betriebsart Clone Displays in den Anzeige-Eigenschaften unter Display – Multiple

Display eingestellt werden. Sonst wird möglicherweise nur ein Monitor angesteuert oder nur

auf einem der Monitoren eine Task-Leiste vorhanden sein. Für WES7 kann diese Einstellung

auch mit dem SIPLACE WES7 Configurator über die Schaltfläche Add-ons and Touch

Screen Driver gemacht werden.

► Außerdem muss eventuell die "Bildschirmauflösung" auf 1024 x 768 eingestellt

(bei E-Serie: 1280 x 1024) und die Einstellung Scale Full Screen in den Anzeige-

Eigenschaften unter Panel Fit aktiviert werden.

4.3.3 Rechnerkonfiguration mit dem SIPLACE Configurator auswählen

► Stellen Sie das Medium mit dem SIPLACE WES7 Configurator / SIPLACE Win10 Configurator

am Rechner zur Verfügung (CD einlegen / USB-Stick anstecken).

► Öffnen Sie den Windows Explorer und navigieren Sie zum DVD-Laufwerk oder öffnen Sie auf

dem USB-Stick den Ordner, der den SIPLACE WES7 Configurator / SIPLACE Win10

Configurator enthält (z. B. Ordner _WES7_Configurator).

► Doppelklicken Sie auf die Datei start.hta von der Software-CD oder vom USB-Stick, um den

SIPLACE Configurator zu starten.

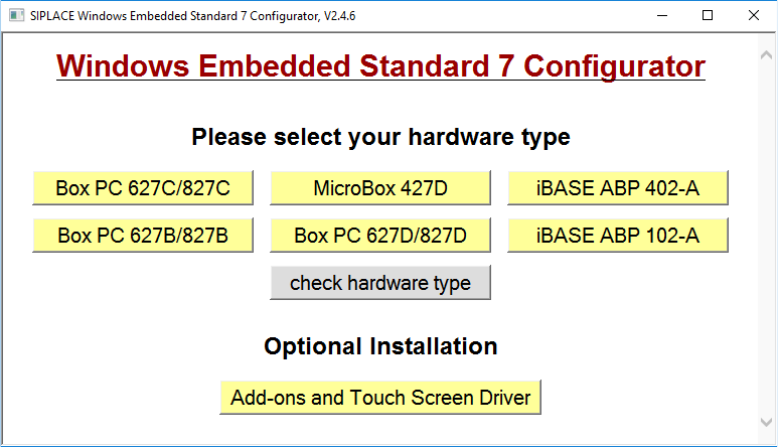

Das folgende Fenster wird für WES7 angezeigt:

Abbildung 4-6: Fenster "SIPLACE Windows Embedded Standard 7 Configurator"
