Intelligent Tape Feeder
操作手册
INTF-C-OMB04-A01-02 Page 4-1
4.
进给间距的调整
编带进给时的间距，通过实装机侧的指令进行自动切换。
所使用的编带供料器的编带宽度分为
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72
mm, 88 mm, 104 mm
。
Intelligent Tape Feeder
操作手册
4.1
进给间距变更的调整
Page 4-2 INTF-C-OMB04-A01-02
4.1
进给间距变更的调整
宽度为
12 mm ~ 72 mm
的编带供料器，请根据所使用的进给间距来调整间距板。
使用可设定的进给间距请参照
(
1.2.3
可使用设定的进给间距
)
。另外，交货时进给间距变更
板上的进给间距设定为可对应的最小间距。
编带宽度
12 mm/16
mm
24 mm/32
mm
44 mm/56
mm
72 mm 88 mm 104 mm
进给间距板的初
始设定
1
个间距
1
个间距
2
个间距
2
个间距
2
个间距
2
个间距
4.1.1
进给间距变更板的调整
12 mm/16 mm
编带供料器
要求
请注意不要在进给间距变更板的倾斜状态下对其进行固定。
名称
压盖
进给间距变更板
进给间距的刻度
设定进给间距板的基准面
固定螺钉
INTF-090P
INTF-091P
1
3
4
5
2
Intelligent Tape Feeder
操作手册
4.1
进给间距变更的调整
INTF-C-OMB04-A01-02 Page 4-3

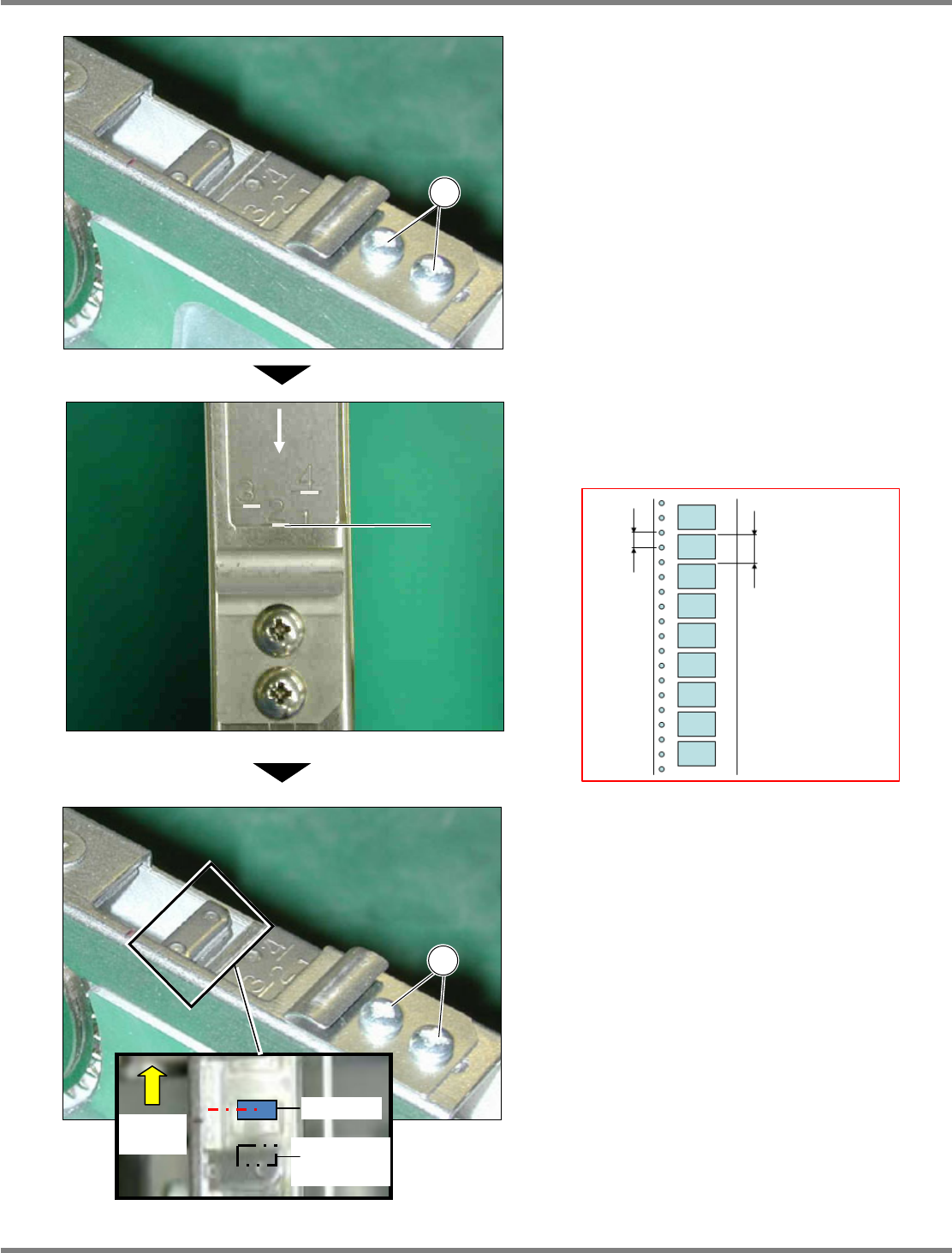

1.
拧松编带压盖区块的进给间距变更板
上的固定螺钉
。
2.
移动进给间距变更板，把设定进给间距
数字下面的刻度与设定进给间距的基
准面
相对齐。
3.
拧紧进给间距变更板上的固定螺钉
，
固定进给间距变更板。
螺丝刀要使用
#1
。
拧紧扭矩标准为
40 cN·m
进给间距变更板的内部尺寸和外部尺寸并不完
全一致，固定时请勿使板倾斜。
请确认吸着位置的元件
(
空槽
)
整体都已从间距
变更托板的尖端完全突出来。
请确认接下来吸着元件已隐藏在进给间距变更
托板的下方。
INTF-091P
5
INTF-091P
5
供料器
前方
吸着元件
接下来吸着
的元件
1 间距
4mm
进给间距
为左边的塑编带时，进给间
距为 8mm
因此，按压盖的进给间距刻
度对准 2。
1 间距=4mm
2 间距=8mm
3 间距=12mm
INTF-049P
4
3
2
