Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-26 INTF-C-OMB07-A01-06
7.1.16
顶层带在存储盒内堵塞的情况
(12 mm
以上
)
在
12 mm
以上的编带供料器上使用粘着性很强的顶层带的工件，使压紧编带在存储盒内堵塞不能
够卷入、脱离，发生吸着错误时使用该工件。
安装方法，请按以下顺序进行操作。
详细情况、请参照下表。
模块机编号
KIT
编号
对象供料器
元件型号
图编号
履历
KXFW1KSAA00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q08A
62010 00
KXFA1Q09A
62020 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q0AA
63010 00
KXFA1Q09A
62020 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q0BA
64010 00
KXFA1Q09A
62020 00
KXFW1KVNA00 72 mm
KXFA1Q0CA
65010 00
KXFA1Q0DA
65020 00
顶层带存储盒
(
选购件
)
的安装顺序
1.
拧开顶层带收藏部带有十字的埋头小
螺钉
M2.5
6L (SUS) 7
处、卸下外壳。
名称
十字埋头小螺钉安装部位
下一页
1
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-27
2.
一边关闭前后的片簧部一边将盒推入
顶层带收藏部。
片簧
片簧
3.
把顶层带存储盒盖也推入进去。
上
COMB
盖子的弯曲部分插入到框架和盒的中间。
使盖子的下面的弯曲部位插入到盒的狭
缝处。
(
为了前后一致
)
下
COMB
盒、盖安装完了之后、把盒子整体推向前
方直到盒的片簧碰到上面或下面的
COMB
。
4.
确认盖的上面没有超出框架盖的安装
面、拧紧顶层带收藏部的十字埋头小螺
钉
M2.5
6L (SUS) 7
处、安上外壳。
拧紧扭矩标准为
40 cN•m
5
。
名称
十字埋头小螺钉安装部
狭缝
2
3
1
1
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-28 INTF-C-OMB07-A01-06
7.1.17
芯片无法搬送到吸着开口部时
(44 mm
以上
)
由于顶层带背面的粘着剂、顶层带的静电等原因无法在正确状态下将芯片搬送到吸着开口部时，请
把进给间距变更板交换为附带分离狭缝的进给间距变更板。
元件型号
对象供料器编带宽度
附带分离狭缝的进给间距变更板
(
选购件
)
44/56 mm
N610002913
72 mm
N610002914
关于更换方法，请参照元件更换顺序手册
可使用设定的进给间距上限为
10
间距。
对于顶层带，与
12/16 mm
相同，请通过进给间距变更板的分离狭缝部。
(
2.2.2
安装编带的方法
(8 mm))

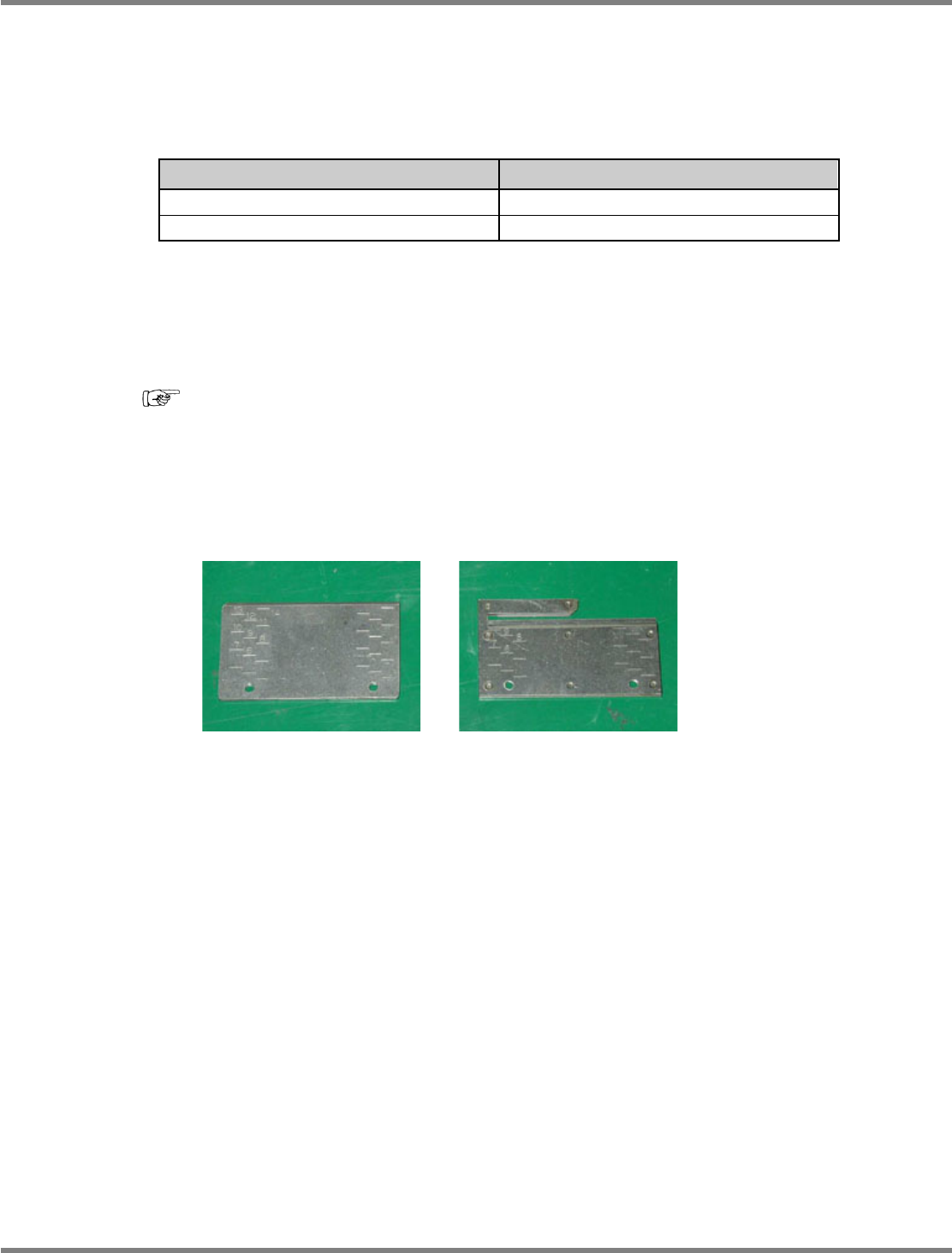

表示标准形状、选项形状的进给间距变更板形状。
(
照片为
44/56 mm
供料器用。
)
标准形状
选项形状
INTF-092P
INTF-092P
