Intelligent Tape Feeder
操作手册
6.2
编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-13
3.
当脏物严重而无法用气枪清除时，使用
干棉棒清扫编带走行面上的脏物、灰
尘。
请使用如下所述的工业用棉棒或与其相当的棉
棒。
型号
部品番号
部品名称
P751S N986P751S COTTON-STICK
P752S N986P752S COTTON-STICK
P752D N986P752D COTTON-STICK
P753D MTNZ000090AA COTTON-STICK
请注意不要让金属等硬物体划伤传感器表面。
12 / 16 mm
～
104 mm
编带供料器

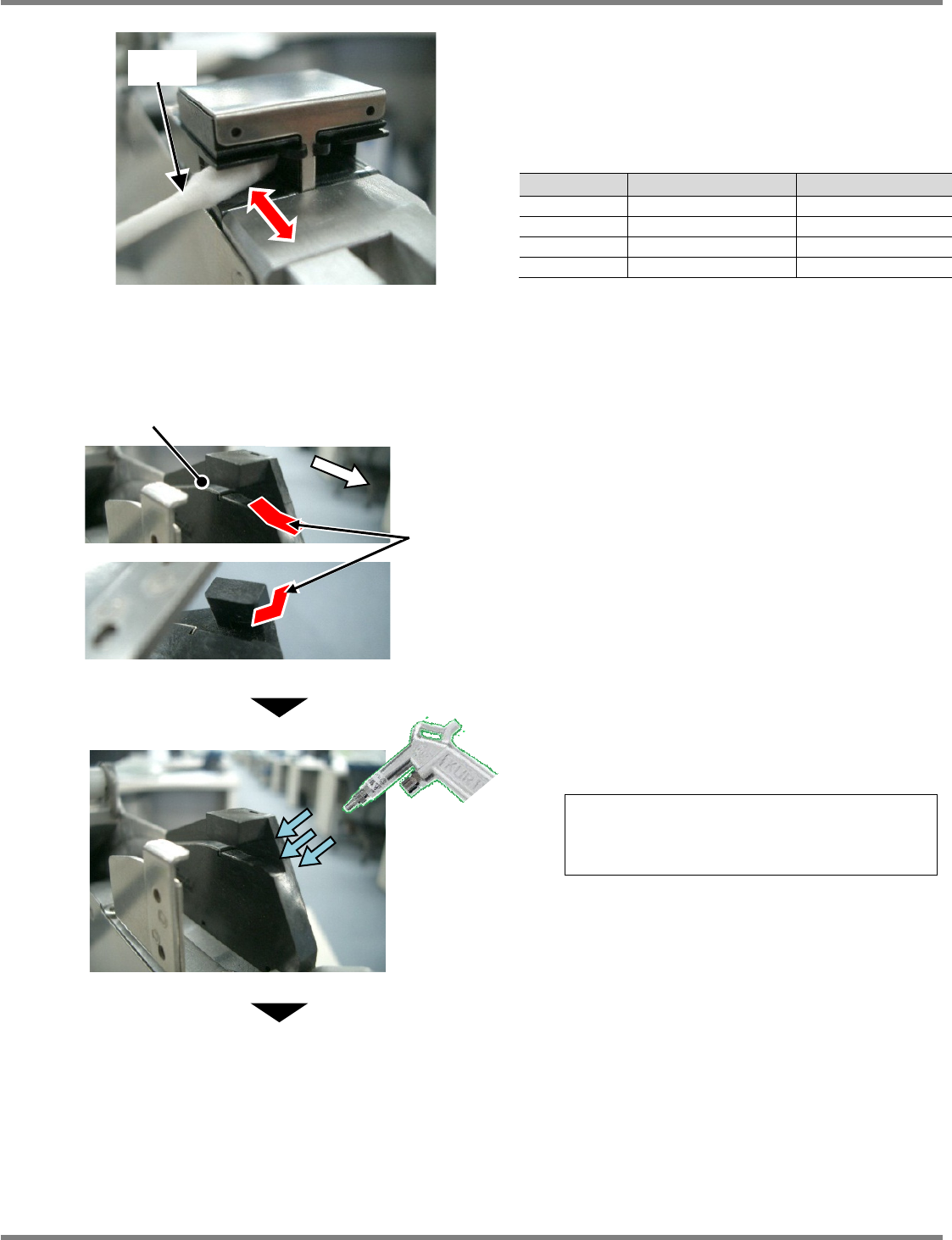

1.
如果残留接头编带的废料等附着物，请
用镊子等夹住后剥下。
请不仅去除残留在编带走行面上的废料，附着
在周围的废料也请去除掉。
2.
用气枪清扫传感器的编带走行面。
要求
在设备上配置有供料器的状态下，以及
在设备附近，请不要使用气枪
下一页
气枪
棉棒
编带进给方向
编带走行面
接头编带
废料
Intelligent Tape Feeder
操作手册
6.2
编带搬送通路的清扫
Page 6-14 INTF-C-OMB06-A01-06
3.
当脏物严重而无法用气枪清除时，使用
干棉棒清扫编带走行面上的脏物、灰
尘。
请使用与
8 mm
编带供料器相同的棉棒。
请注意不要让金属等硬物体划伤传感器表面。
8 mm
薄型单供料器
8 mm
薄型单供料器的清扫步骤以及清扫
部位与前述
8 mm
编带供料器或
12 / 16
mm
～
104 mm
编带供料器相同。
要求
在设备上配置有供料器的状态下，以及
在设备附近，请不要使用气枪。
气枪
棉棒
棉棒
接头编带
废料
编带进给方向
编带走行
面
Intelligent Tape Feeder
操作手册
6.2
编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-15
6.2.2
资料
(8 mm
编带导轨的安装步骤
)
No
◆テープガイドの準備
・ 取付前にテープガイドの『爪の折れ』『変形』
『バリ』などが無い事を確認します。
◆テープガイドの取付け
・ 方向を間違えない様、テープガイドを取付けます。
・ テープガイドの爪がセンサーブラケット端面に確実に
掛かるまで挿入します。
注） 取付方向を間違えると検出エラーの要因となります。
注） 挿入時に爪を変形、破損させないよう注意願います。
使用中にテープガイドが外れて検出エラーの要因と
なります。
◆テープガイド取付後の確認
・ テープガイドの向きが正しい事を確認します。
・ テープガイドが確実に取付いている事を確認します。
1
3
2
写 真 ・ 画 面 内 容
センサー付き8mm用インテリジェントテープフィーダー
【 テ ー プ ガ イ ド 取 付 手 順 書 】
×
×
爪
センサー
ブラケット
＜挿入方向＞
＜テープガイド＞
＜完成状態＞
上下逆 取付方向間違い
がたつき、外れが無い事
附带传感器的 8mm 用智能编带供料器
【编带导轨安装步骤说明】
照片/画面
内容
卡爪
<编带导轨>
◆编带导轨的准备
· 在安装之前确认编带卡爪是否发生
“卡爪折断”、“变形”、“毛边”等现象。
<插进方向>
<完成状态>
◆编带导轨的安装
·以正确方向安装编带导轨。
·将编带导轨的卡爪从传感器支架边缘插进，
注
)
如果安装方向错误，将会导致检测错误。
注
)
在插进时，请注意不要让卡爪产生变形或发生破
损。如果在使用中编带导轨脱落，将会导致检测错误。
◆安装编带导轨后的确认
· 确认编带导轨的方向是否正确。
安装方向错误 上下相反
·确认编带导轨已确实安装好
需没有松动，且不会脱落
传感器
支架
