NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-28 ECS9AC-MB-13P-02  添加支撑销 添加支撑销的方法有两种 : 通过右击菜单进行添加，以及通过支 撑销坐标一览进行添加。 ① 通过右击菜单添加 1 选择基板右击菜单的 [ 添加支撑销 ] 。  将会在右击的位置上添加支撑销。 Howto130205S-0 4C00 1 Howto130205S-0 5C00

100%1 / 1144
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-27
⑤ 删除支撑销侧图像
1
点击
[
删除图像
]
。
将显示删除的确认信息。
2
点击
[
是
]
。
将删除支撑销侧图像。
Howto130205S-26C00
Howto130205S-36C00
1
Howto130205S-37C00
2
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-28 ECS9AC-MB-13P-02
添加支撑销
添加支撑销的方法有两种
:
通过右击菜单进行添加，以及通过支撑销坐标一览进行添加。
① 通过右击菜单添加
1
选择基板右击菜单的
[
添加支撑销
]
。
将会在右击的位置上添加支撑销。
Howto130205S-04C00
1
Howto130205S-05C00
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-29

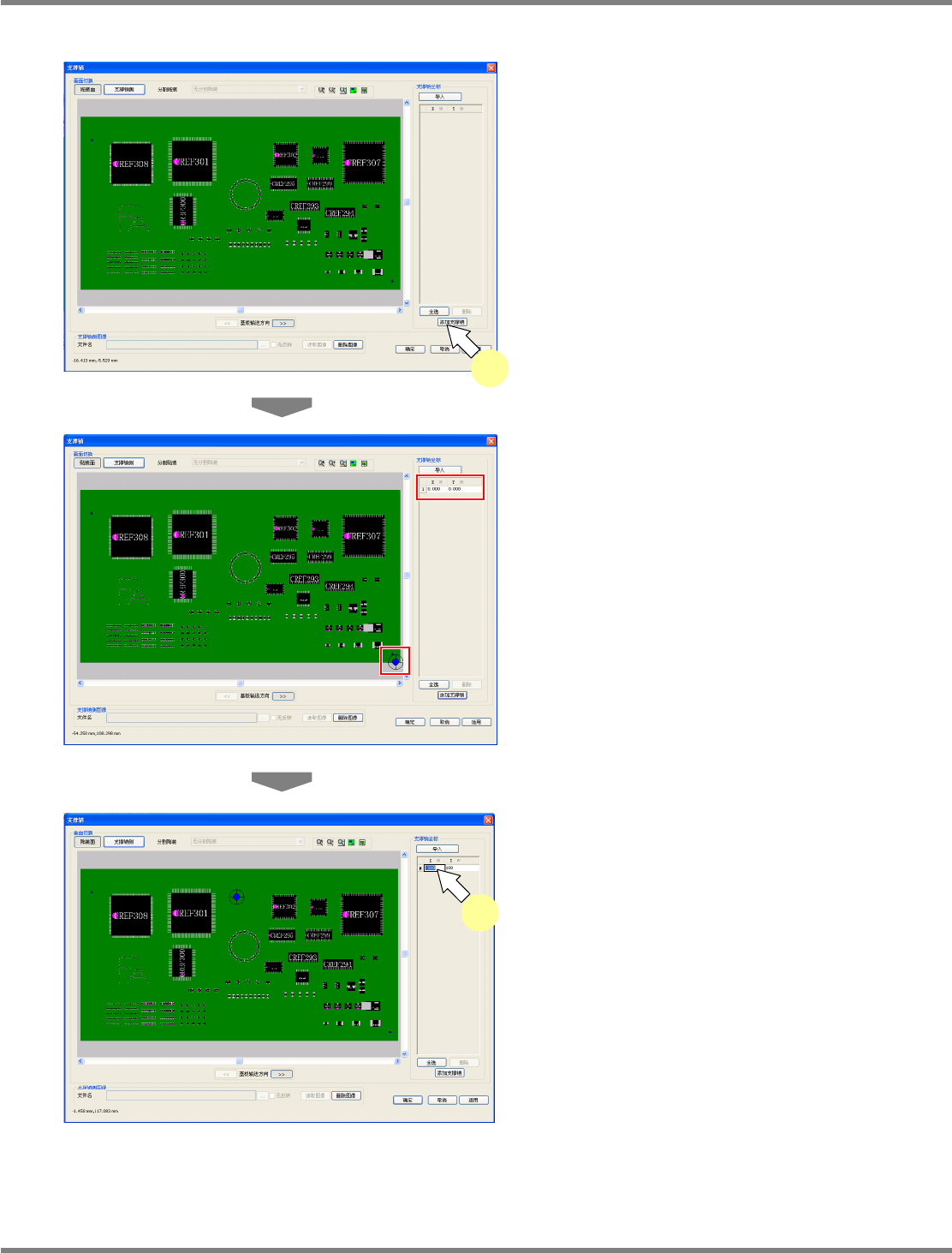

② 通过支撑销坐标一览添加
1
点击支撑销坐标一览的
[
添加支撑销
]
。
可在
PCB
数据中最多添加
50
个支撑销，但是
在以设备单位看起时，每个基板可最多使用
16
个。
将会在基板上以及坐标一览中设定初始值的支
撑销。
添加时初始值的
X
、
Y
坐标都设定为
0
。
2
输入需要设定进坐标一览的
X
、
Y
坐标。
Howto130205S-08C00
2
Howto130205S-06C00
1
Howto130205S-07C00
