NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 ECS9AC-MB-13P-02 Page 13-31 NPM-W  当基板输送方向相反时，配置区域即 为左右反转。  在上述可配置区域中不包含上图的外 形线。  支撑销的配置条件 支撑销与元件之间的缝隙需要满足下 述尺寸。 ( 单位 : mm ) 286 735.5 44.5 14.5 44.5 264 基板外形 不可配置销的范围 可配置区域 基准 335.5 414…

100%1 / 1144
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-30 ECS9AC-MB-13P-02

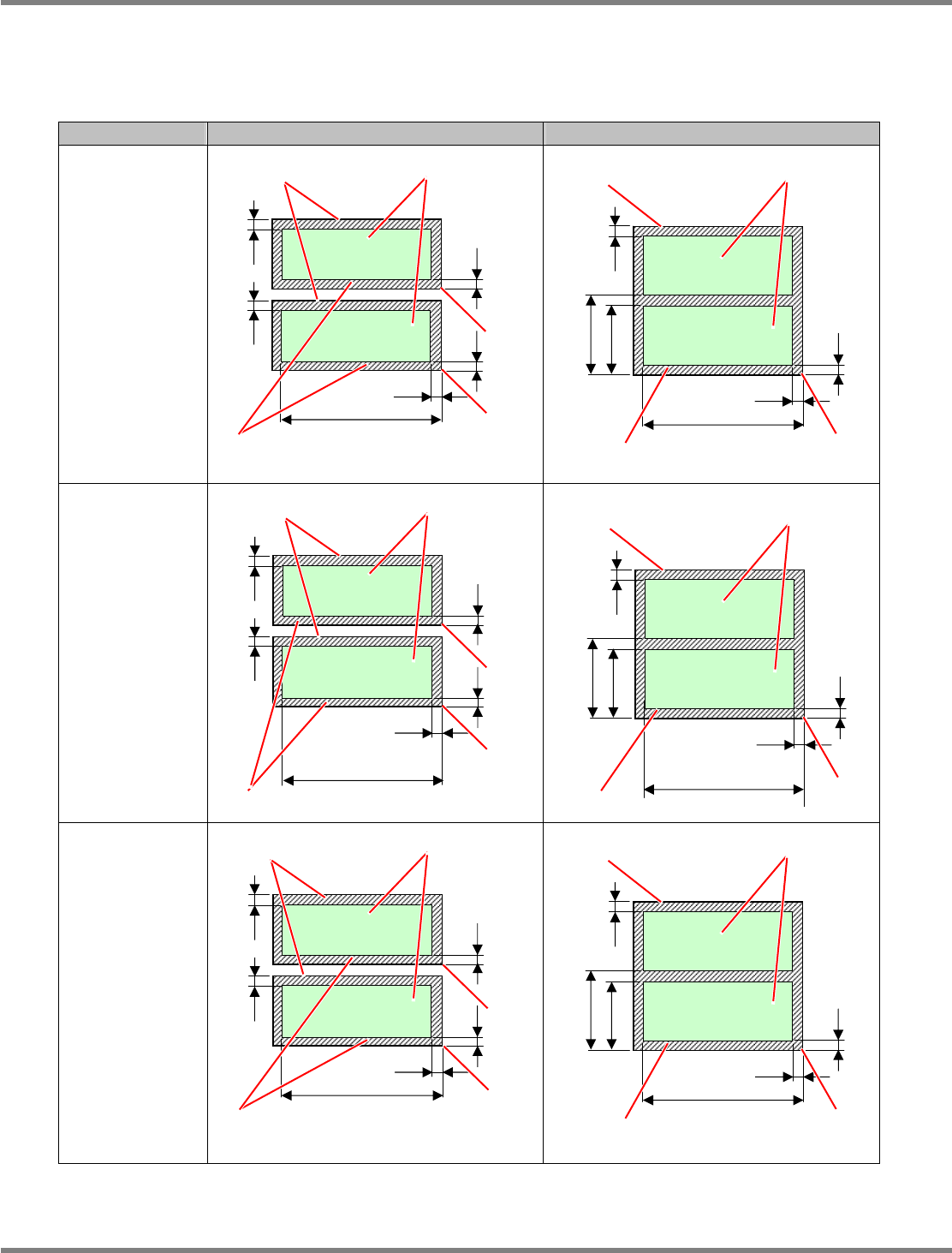

③ 支撑销的可配置区域
支撑销受设备以及轨道的影响，可配置到基板上的区域有所不同。
在下面，以基板搬送方向为从左向右时的可配置区域为例进行说明。
支撑销的可配置区域
(
单位
: mm )
机种
双轨
单轨
NPM-D
NPM-D2
NPM-TT
当基板输送方向相反时，配置区域即为左右反转。
在上述可配置区域中不包含上图的外形线。
315
344
33
6
33
296
基板外形
不可配置销的范围
可配置区域
基准
315
504
33
6
33
296
基板外形
不可配置销的范围
可配置区域
基准
33 33
344
33
6
轨道
2
轨道
1
33
不可配置销的范围
可配置区域
基板外形
基准
基准
不可配置销的范围
33 33
504
33
6
轨道
2
轨道
1
33
可配置区域
基板外形
基准
基准
33 33
344(
长规格
)
33
6
轨道
2
轨道
1
33
不可配置销的范围
可配置区域
基板外形
基准
基准
254(
短规格
)
不可配置销的范围
315
33
6
33
296
基板外形
可配置区域
基准
344(
长规格
)
254(
短规格
)
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-31
NPM-W
当基板输送方向相反时，配置区域即为左右反转。
在上述可配置区域中不包含上图的外形线。
支撑销的配置条件
支撑销与元件之间的缝隙需要满足下述尺寸。
(
单位
: mm )
286
735.5
44.5
14.5
44.5
264
基板外形
不可配置销的范围
可配置区域
基准
335.5
414.5
单传送带
双传送带
33 33
744
33
6
33
不可配置销的范围
可配置区域
基板外形
基准
基准
轨道
1
轨道
2
344
406
双轨模式时
268.5
744
33
6
33
248.5
基板外形
不可配置销的范围
可配置区域
基准
334
406
单轨模式时
基板
支撑销
φ
15
28
φ
8 (
基板上需无缝隙
)
6
可以存在元件的区域
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-32 ECS9AC-MB-13P-02
支撑销的编辑
1
点击支撑销坐标一览的
X
、
Y
后，输入
需要变更的坐标值。
将会以粉红色强调显示所选择的支撑销。
将会在所变更的坐标上重新显示支撑销。
Howto130205S-11C00
Howto130205S-10C00
1
